УСТАНОВКА УПРАВЛЕНИЯ СПУТНИКОВЫМ ТЮНЕРОМ
Установка
управления
спутниковым
тюнером
Если Вы принимаете каналы спутникового вещания
с помощью спутникового тюнера, требуется
выполнение следующей процедуры.
Приблизительно за 20 секунд до начала
программирования таймера S HOW V IEW ( ੬ стр. 28),
таймера быстрого программирования ( ੬ стр. 30)
или 24-часового быстрого программирования
таймера ( ੬ стр. 32), на видеомагнитофоне
устанавливается входной режим “L-2”, и
автоматически переключаются каналы
спутникового тюнера, используя контроллер
спутникового тюнера (не входит в комплект).

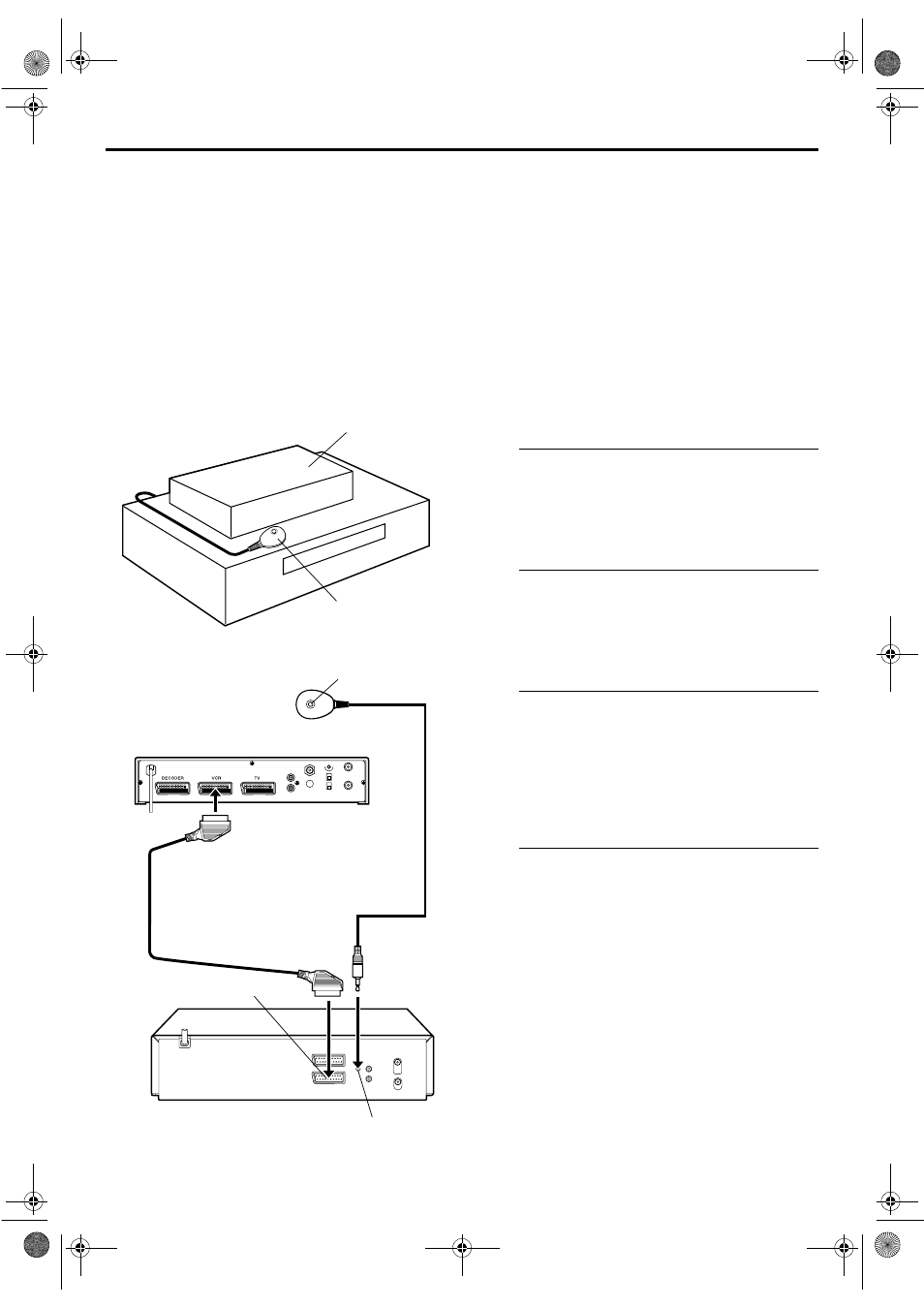

Установка контроллера спутникового
тюнера
A
Разместите контроллер спутникового
тюнера.
Установите контроллер спутникового тюнера так,
чтобы на пути между его передатчиком и сенсором
ДУ спутникового тюнера не было препятствий.
B
Присоедините контроллер спутникового
тюнера.
Надежно зафиксируйте, используя клейкую ленту,
присоединенную сзади контроллера спутникового
тюнера.
C
Выполните подключения.
Следует подключить разъем AV2 (L-2) IN/DECODER
видеомагнитофона к 21-штырьковому разъему
SCART спутникового тюнера.
ПРИМЕЧАНИЕ:
При подключении спутникового тюнера обращайтесь к
инструкции по его эксплуатации.
D
Подключите контроллер спутникового
тюнера к видеомагнитофону.
Подключите контроллер спутникового тюнера к
разъему SAT CONTROL на задней панели.
Спутниковый тюнер
Контроллер
спутникового тюнера
(предлагаемое
расположение)
21-штырьковый кабель
SCART
(не входит в комплект)
SAT CONTROL
AV2 (L-2) IN/DECODER
Ваш видео-
магнитофон
Контроллер
спутникового тюнера
(не входит в комплект)
Задняя панель
видеомагнитофона
Спутниковый тюнер
Передатчик
