УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА
Основные
подключения
Существенным является правильное подключение
Вашего видеомагнитофона.
A
Проверьте содержимое.
Убедитесь в том, что в упаковочной коробке
содержатся все принадлежности, перечисленные в
параграфе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”
на стр. 66.
B
Расположите видеомагинтофон.
Разместите видеомагнитофон на неподвижной,
горизонтальной поверхности.
C
Подключите видеомагнитофон к ТВ.
Используемый метод подключения
видеомагнитофона зависит от типа имеющегося
ТВ.
РЧ подключение
8
Для поключения к ТВ, у которого нет аудио/
видео входных разъемов . . .
A Отключите телевизионный антенный кабель от
ТВ.
B Подключите телевизионный антенный кабель к
разъему ANT.IN на задней панели
видеомагнитофона.
C Подключите входящий в комплект РЧ кабель
между разъемом RF OUT на задней панели
видеомагнитофона и разъемом антенны ТВ.
Аудио/видео подключение
8
Для подключения к ТВ с аудио/видео
входными разъемами . . .
A Подключите антенну, видеомагнитофон и ТВ,
как указано в параграфе “РЧ подключение”.
B Подключите дополнительный 21-штырьковый
кабель SCART между разъемом AV1 (L-1) IN/OUT
на задней панели видеомагнитофона и
21-штырьковым разъемом SCART на ТВ.
D
Подключите видеомагнитофон в сеть.
Вставьте конец сетевого шнура в штепсельную
розетку.
Выполните аудио/видео подключение, если Ваш
ТВ имеет 21-штырьковый входной разъем (SCART)
с целью уменьшения возможных помех. С
помощью аудио/видео подключения Вы можете
прослушивать стереовоспроизведение
видеокассет при использовании стерео ТВ.
ПРИМЕЧАНИЯ:
● Разъем AV1 (L-1) IN/OUT принимает и передает либо полный
сигнал (регулярный видеосигнал), либо Y/C сигнал (сигнал, в
котором яркость и цветность разделены). Если 21-штырьковый
входной разъем AV (SCART) Вашего ТВ совместим с Y/C сигналом,
установите режим “S-VIDEO” для позиции “L-1 ВЫХ” после
подключения, и начальные установки завершены (
੬
стр. 38). Вы
можете получать высококачественные изображения формата
S-VHS. (Для подключений следует использовать 21-штырьковый
кабель SCART, совместимый с Y/C сигналом.)
● Установите Ваш ТВ в положение VIDEO (или AV), Y/C или RGB в
соответствии с типом Вашего телевизионного разъема SCART.
● Для перелючения режима ТВ обращайтесь к инструкции по
эксплуатации Вашего телевизора.
● Для получения высококачественных изображений формата
S-VHS Вы можете использовать также подключение S-VIDEO,
описанное на стр. 9.

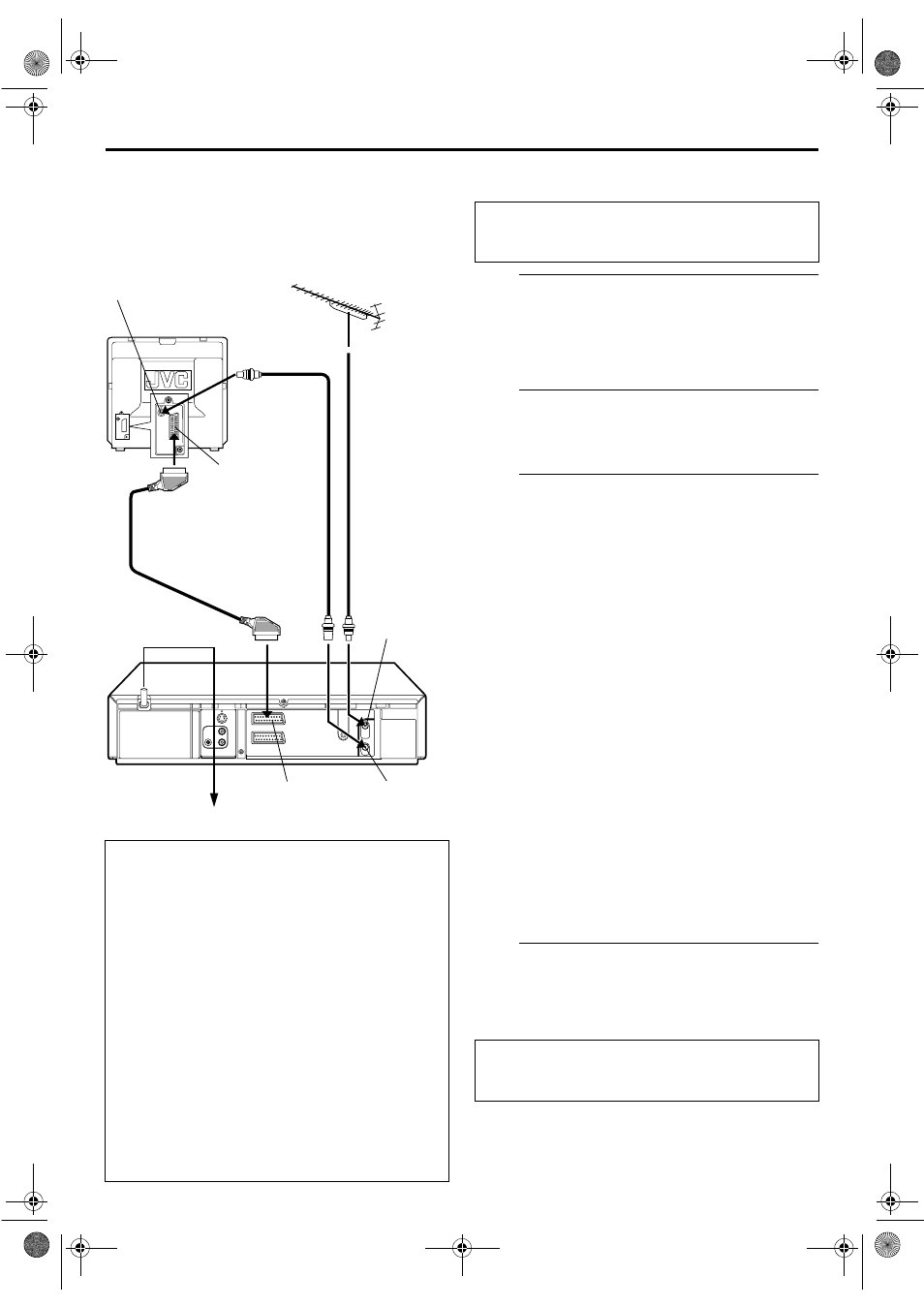

Разъем антенны
Задняя панель
телевизора
21-штырьковый
разъем SCART
Телевизионный
антенный
кабель
РЧ кабель
(входит в
комплект)
21-штырьковый
кабель SCART
(не входит в
комплект)
Сетевой шнур
Штепсельная розетка
Задняя панель
видео-
магнитофона
AV1 (L-1) IN/OUT
ANT. IN
RF OUT
ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
ВИДЕОМАГНИТОФОНОМ.
После завершения подключений выполните
действия параграфа “Автоматическая
установка” на стр. 10.
