Сложные подключения

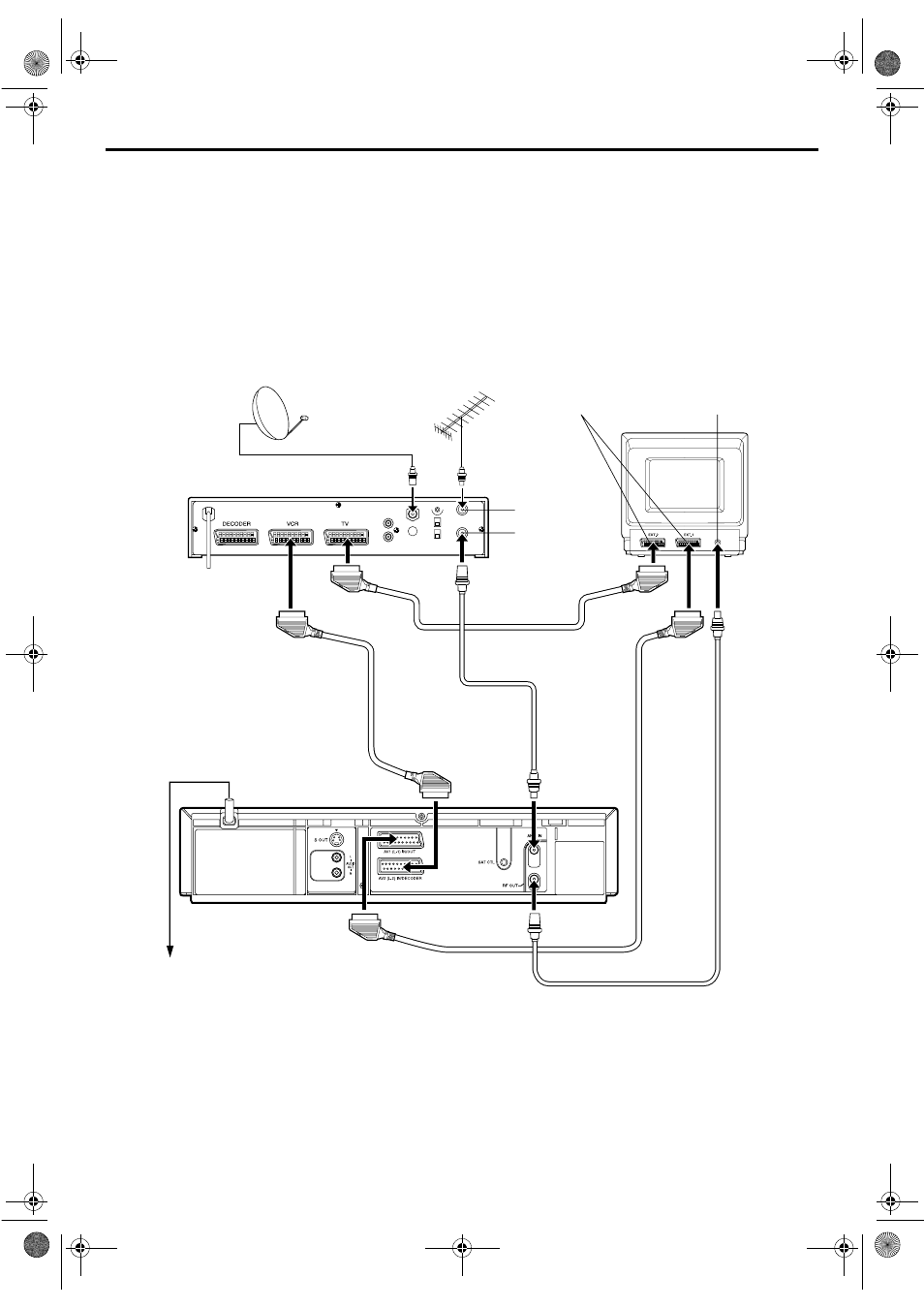

Здесь приводится пример рекомендуемого
подключения, если Ваш ТВ имеет два
21-штырьковых входных аудио/видео разъема
(SCART).
Подключите разъем AV1 (L-1) IN/OUT к разъему
телевизора, и разъем AV2 (L-2) IN/DECODER к
разъему спутникового тюнера. Затем подключите
спутниковый тюнер к телевизору.
ПРИМЕЧАНИЯ:
● Установите режим “А/В” для позиции “L-2 ВЫБРАТЬ”
(
੬
стр. 39).
● С этим подключением Вы можете использовать
функцию автоматической записи спутниковой
программы (
੬
стр. 36).
● Для записи программы через спутниковый тюнер
выберите режим L-2, нажав кнопку AUX (NUMBER
кнопка “ 0”) и/или PR так, чтобы на передней
дисплейной панели появилась индикация “L-2”.
● За подробностями обращайтесь к инструкции по
эксплуатации спутникового тюнера.
Наружный
аппарат
Кабель спутниковой
антенны
Спутниковый тюнер
Антенна
Телевизионный
антенный кабель
21-штырьковый
разъем SCART Задняя
панель
телевизора
ANT. IN
RF OUT
Разъем
антенны
Штепсельная розетка
Задняя панель
видеомагнитофона
