УКАЗАТЕЛЬ

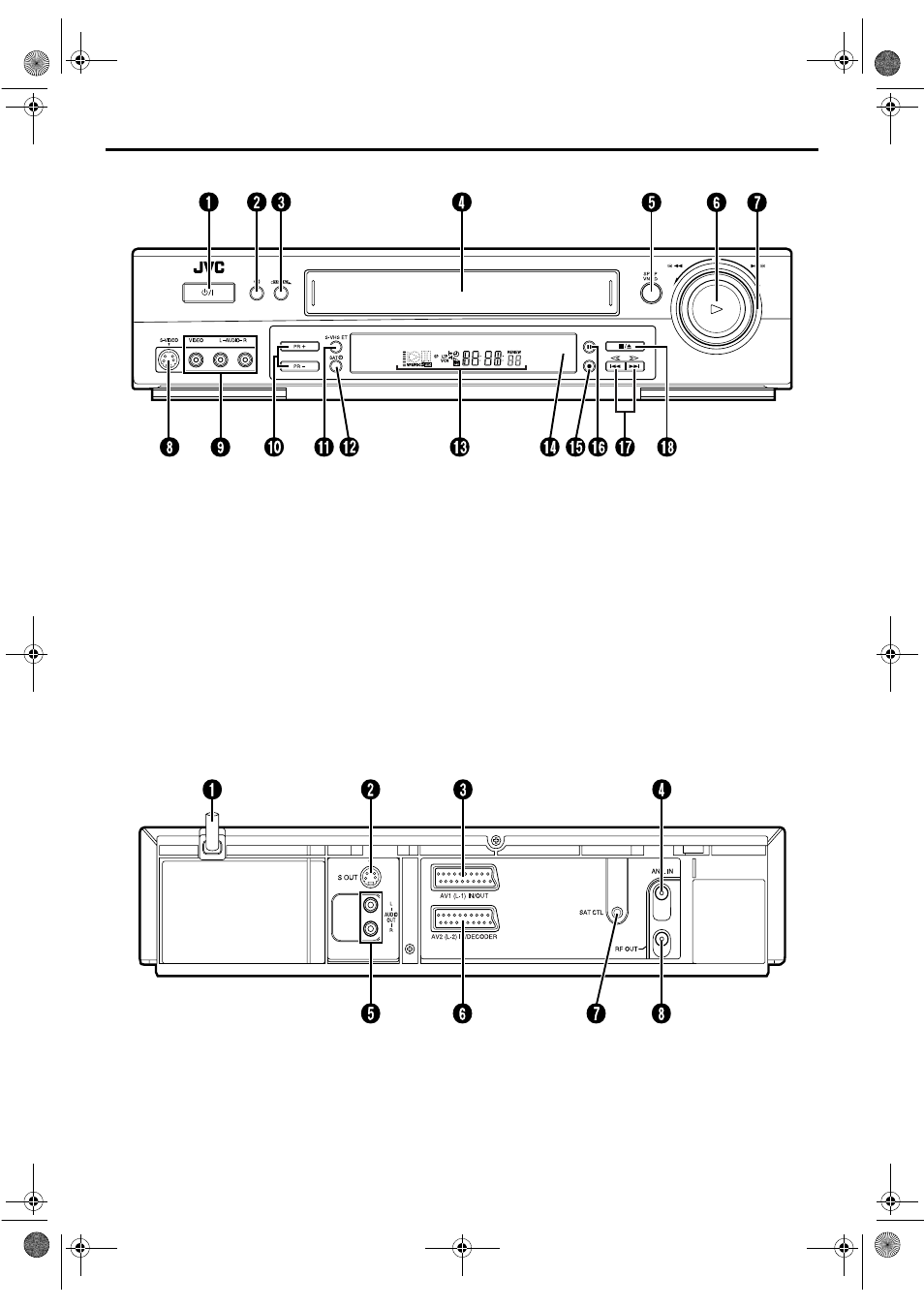

ВИД СПЕРЕДИ
* Если Вы не используете разъемы на передней панели, присоедините входящую в комплект крышку для разъемов.
A Кнопка STANDBY/ON 1 (ожидание/вкл.)
੬ стр. 10
B Кнопка таймера # ੬ стр. 31, 33
C Кнопка REVIEW (обзор) ੬ стр. 20
D Отверстие загрузки кассеты
E Кнопка SP/LP (нормальный/долгоиграющий)
੬ стр. 23
F Кнопка воспроизведения 4 ੬ стр. 18
G Регулятор SHUTTLE ੬ стр. 18
H Входной разъем S-VIDEO (S-видео)
੬ стр. 37
I Входные разъемы VIDEO/AUDIO (видео/
аудио)
੬ стр. 37
J Кнопки PR +/– (канал) ੬ стр. 23
K Кнопка S-VHS ET ੬ стр. 25
L Кнопка SAT # (таймер спутниковых
программ) ੬ стр. 36
M Передняя дисплейная панель ੬ стр. 5
N Окошко приемника ИК-луча
O Кнопка записи 7 ੬ стр. 23
P Кнопка паузы 9 ੬ стр. 19
Q Кнопки << 2 и 6 >> — такие же, как
кнопка w e на ПДУ
੬ стр. 19, 21
R Кнопка остановки/извлечения кассеты 0
੬ стр. 18, 23
ВИД СЗАДИ
A Сетевой шнур ੬ стр. 8
B Разъем S OUT (выход S-видео) ੬ стр. 9
C Разъем AV1 (L-1) IN/OUT (вход/выход)
੬ стр. 8, 40, 42, 43
D Разъем ANT. IN (вход антенны) ੬ стр. 8
E Разъемы AUDIO OUT (L/R) (выход звукового
сигнала (левый/правый))
੬ стр. 44
F Разъем AV2 (L-2) IN/DECODER (вход/
декодер) ੬ стр. 15, 40, 42, 43
G Разъем SAT CTL (управление спутниковым
тюнером)
੬ стр. 15
H Разъем RF OUT (выход РЧ) ੬ стр. 8
