7 Разъем ANT. IN (ВХОД АНТЕННЫ)
੬
стр. 8
8 Разъем AV2 IN/DECODER (ВХОД/ДЕКОДЕР AV2)
੬
стр. 28, 35
9 Разъем AUDIO OUT (L/R) (ВЫХОД ЗВУКОВОГО
СИГНАЛА (ЛЕВЫЙ/ПРАВЫЙ))
0 Разъем дистанционного управления PAUSE
(ПАУЗА)
੬
стр. 30
Разъем R.A. EDIT (Монтаж в произвольной
последовательности в режиме продолжения)
੬
стр. 33
! Разъем RF OUT (ВЫХОД РЧ)
੬
стр. 8
1 Сетевой шнур
੬
стр. 8
2 Разъем S-VIDEO OUT (ВЫХОД S-Video)
੬
стр. 9
3 Переключатель AV1 OUT (ВЫХОД AV1)
੬
стр. 8
4 Разъем AV1 IN/OUT (ВХОД/ВЫХОД AV1)
੬
стр. 8, 28, 35
5 Контакт J [Разъем JLIP (Интерфейсный
протокол общего уровня)]
੬
стр. 34
6 Разъем SYNCHRO EDIT (СИНХРОННЫЙ
МОНТАЖ)
੬
стр. 34

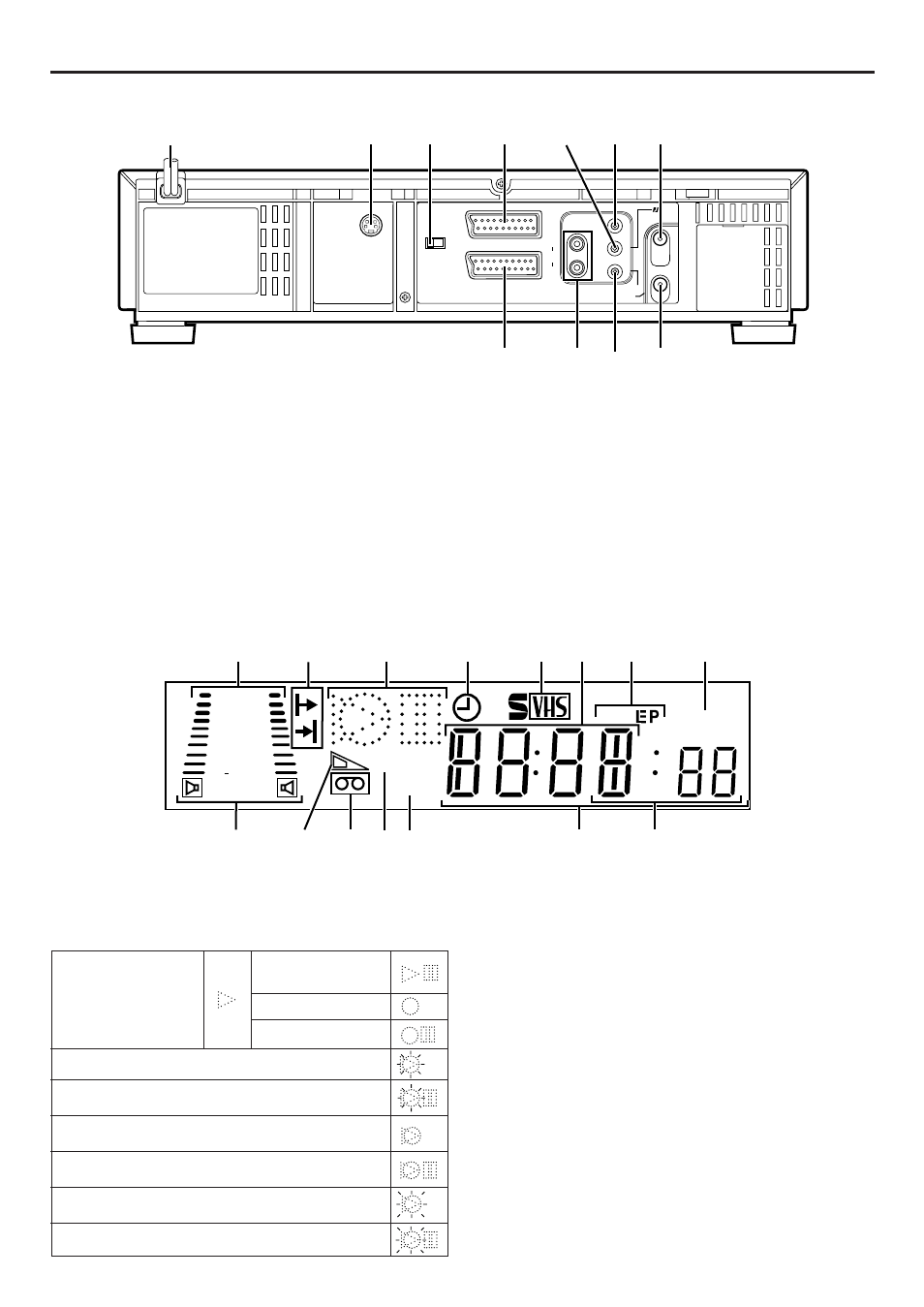

ВИД C3AДИ
AV1 IN/OUT
AV2 IN/DECODER
AV1 OUT
COMP. Y/C
S OUT
PAUSE/R.A. EDIT
ANT. IN
RF OUT
R
L
AUDIO
OUT
JLIP SYNCHRO EDIT
1
!
3 2 4 7
8 0
6 5
9
ДИCПЛEЙ
1 Система компенсации искажений изображения
B.E.S.T.
੬
стр. 20
Индикатор уровня громкости
੬
стр. 20
2 Индикатор времени программы
3 Символьные индикаторы режима работы
4 Индикатор “Таймер”
੬
стр. 22, 24
5 Индикатор S-VHS
6 Дисплей канала/часов
7 Дисплей счетчика
੬
стр. 18
* SP- норм.; LP- медл.; EP- используется только на
кассетах NTSC
8 Индикатор немедленного просмотра
(REVIEW)
੬
стр. 15
9 Индикатор режима звука
੬
стр. 16
0 Индикатор оставшейся ленты
੬
стр.18
! Индикатор “Кассета загружена”
@ Индикатор режима VPS/PDC
੬
стр. 22, 24
* Запись в режиме PDC (Управление подачей
программы) на данном видеомагнитофоне
невозможна.
# Индикатор VCR
੬
стр. 18
$ Индикатор Счетчик/Оставшаяся лента
% Индикатор режима (L-1, L-2, F-1 или S-1)
REVIEW SP
VPS/PDC
VCR
+8
4
0
6
15dB
NORM
# @ ! 0 $ % 9
1 5 6 8 7 3 4 2
Стоп-кадр:
замедленный просмотр:
Запись:
Пауза при записи:
Воспроизведение:
перемотка вперед/в
обратном
направлении, поиск:
ЗАПИСЬ ЗВУКОВОГО СОПРОВОЖДЕНИЯ:
ПАУЗА В ЗАПИСИ ЗВУКОВОГО СОПРОВОЖДЕНИЯ:
ВСТАВКА:
ПАУЗА ВСТАВКИ:
ВСТАВКА ЗВУКОВОГО СОПРОВОЖДЕНИЯ:
ПАУЗА ВСТАВКИ ЗВУКОВОГО СОПРОВОЖДЕНИЯ:
