Страница 35: Примечания
РУ
35
AV1 IN/OUT
AV2 IN/DECODER
AV1 OUT
COMP. Y/C
S OUT
PAUSE/R.A. EDIT
ANT. IN
RF OUT
R
L
AUDIO
OUT
JLIP
SYNCHRO EDIT
DECODER
VCR
TV

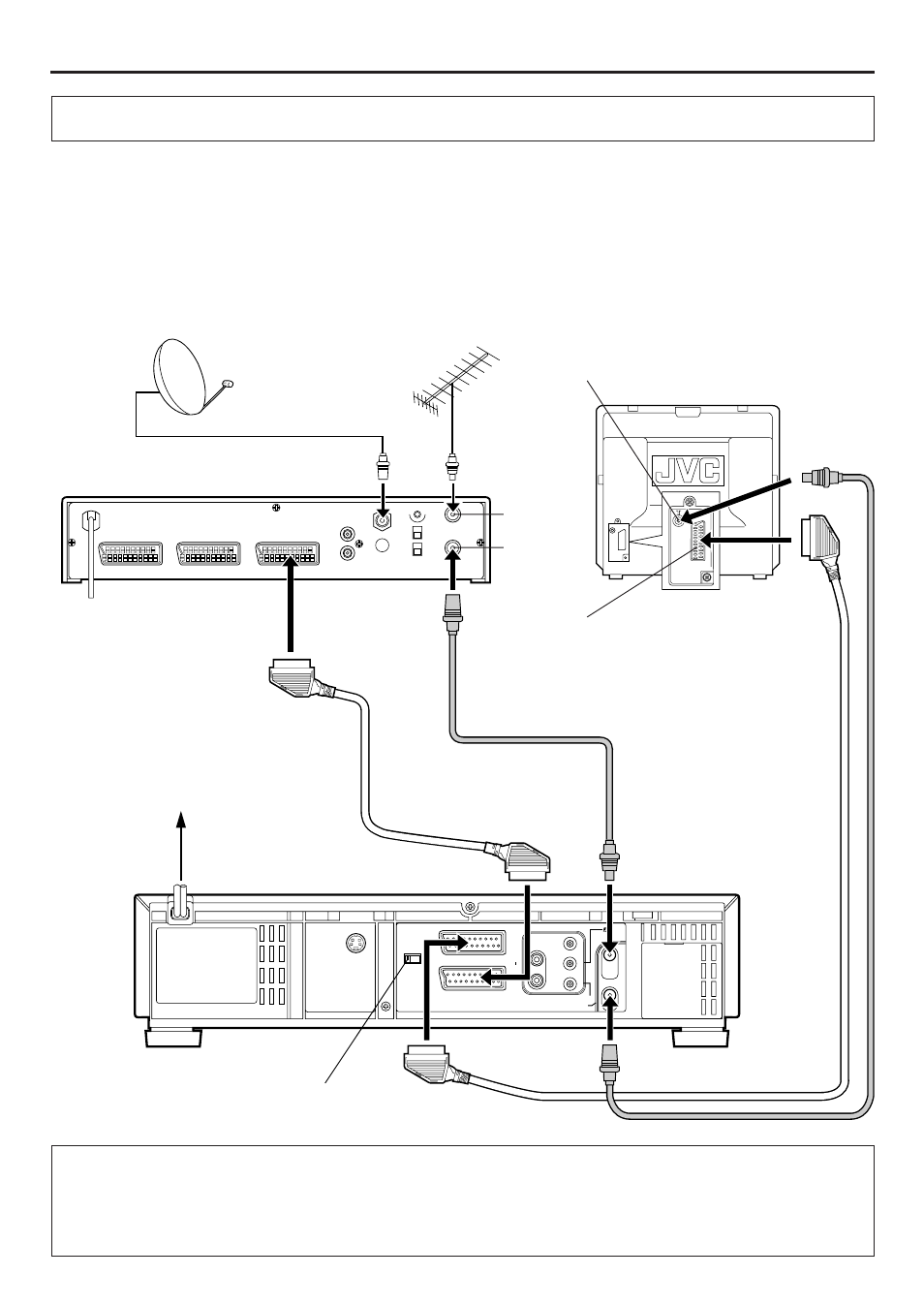

Подключение к спутниковому тюнеру
К розетке электросети
Кабель
телевизионной
антенны
Разъем для подключения антенны
Cпyтнкoвый тюнep
Кабель спутниковой антенны
Наружный блок
Антенна
Задняя панель
телевизора
21-штырьковый
входной разъем AV
(SCART)
Задняя панель
видеомагнитофона
ПОДКЛЮЧЕНИЯ СИСТЕМЫ
ВНИМАНИЕ
Если Вы установите для строки “AV2 SELECT” режим “SAT” (
੬
стр. 29), возможен просмотр спутникового телевещания с
установкой ТВ в режиме AV, даже если видеомагнитофон находится в режиме таймера, режиме остановки, во время записи
или выключен. Когда видеомагнитофон находится в режиме остановки или записи, нажмите кнопку TV/VCR на ПДУ для
выключения индикатора VCR на дисплейной панели.
● В этом случае следует установить переключатль AV1 OUT на задней панели в положение COMP.
Подсоедините спутниковый тюнер к разъему
видеомагнитофона AV2 IN/DECODER, затем подсоедините
разъем видеомагнитофона AV1 IN/OUT к 21-штырьковому
разъему SCART телевизора.
ПРИМЕЧАНИЯ:
● Установите для строки “AV2 SELECT” режим “AV2”.
(
੬
стр. 29)
● Для просмотра программы через спутниковый тюнер
выберите режим L-2, нажав кнопки NUMBER и/или TV
PROG так, чтобы на дисплейной панели появился
индикатор “L-2”.
Переключатль
AV1 OUT
ВЫХОД РЧ
ВХОД АНТЕННЫ
