49
9 Работа с RS-232
9.1 Клавиатура
Клавиатура удобна для мульти контроля
, меню и управления PTZ. Выберите
управление клавиатурой в системных настройках RS-232 функция, и затем настройте
соответствующие параметры, такие как протокол. Подключите RS-232 порт
к 25-pin
RS-232 порту клавиатуры и установите правильные управляющие адреса для всех
подключенных
. Теперь вы можете ввести управляющий адрес
и использовать

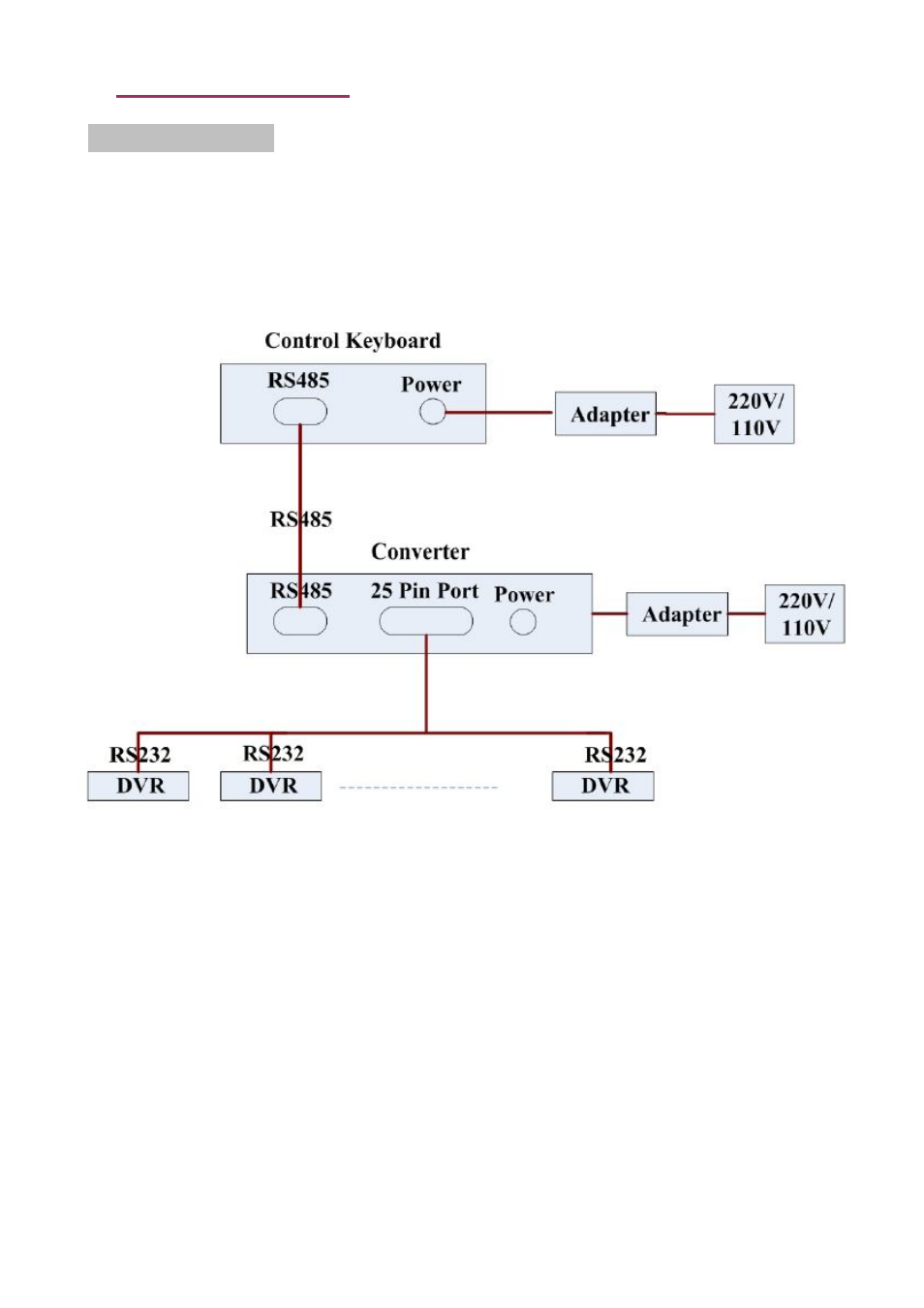

клавиатуру для настройки меню и управления PTZ. Схема подключения изображена на
рис. 9.1.
Рис. 9.1.
