12
4.7 Подключение к видео выходу

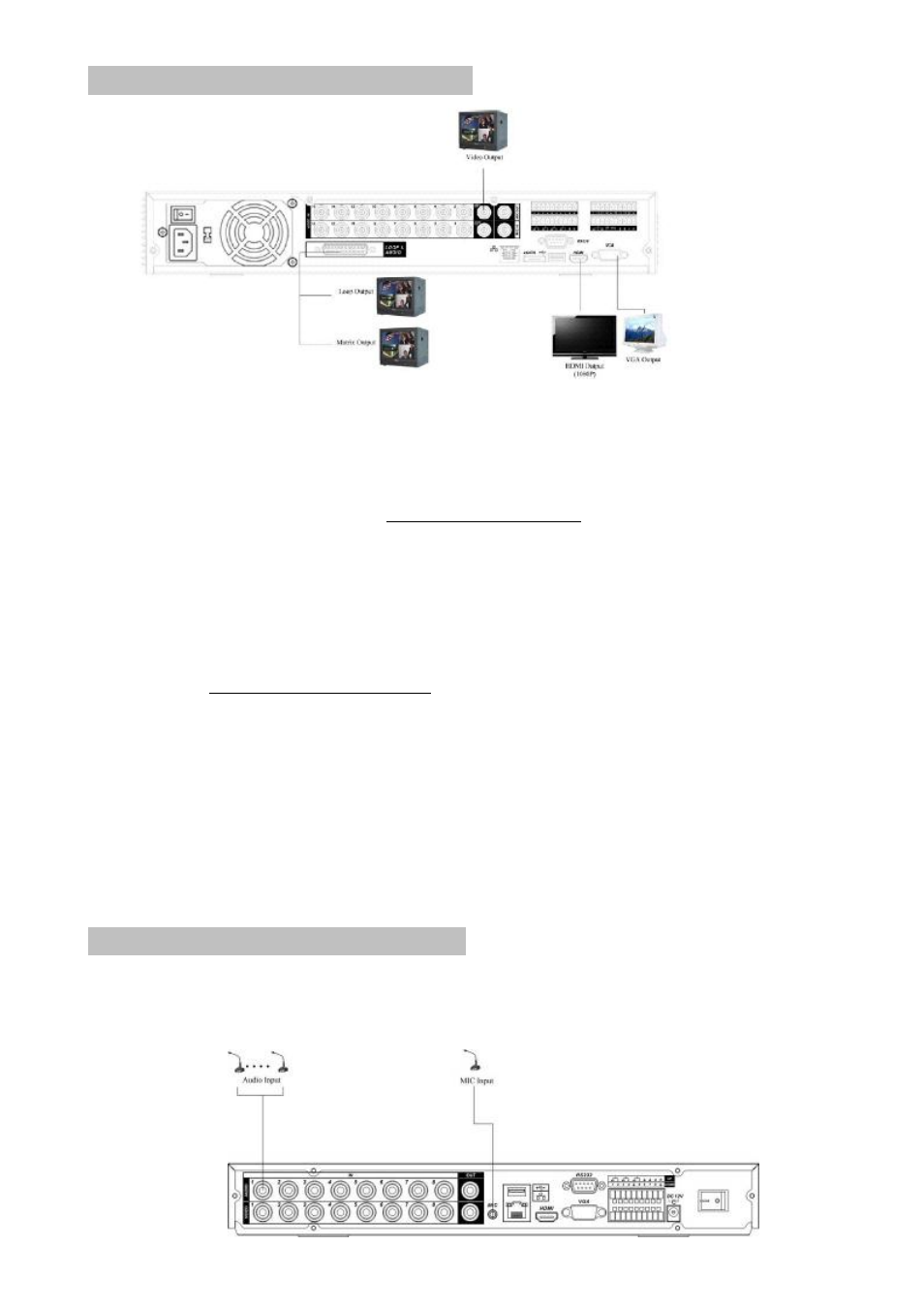

Рис 4.2
Видеорегистратор автоматически определяет тип подключенного монитора (TV,
VGA, HDMI). Для ручного переключения видеовыходов используйте кнопку “FN” или Shift
передней панели DVR.
Регистратор поддерживает сквозной видеосигнал. Он выводит сигнал с видеовхода
на монитор или другое аналоговое видео устройство. Для использования сквозного
видео:
1. Подключите коаксиальный кабель к 37-контактному разъему видеовыхода. Для
подключения коаксиальных кабелей к задней панели необходимо использовать
специальные установочные инструменты BNC.
2. Подключите другой конец коаксиального кабеля к аналоговому устройству.
Для последовательно отображения видеоизображения от каждого видеовхода
используйте матричный видеовыход. Каждый канал будет отображаться указанное
количество секунд. Используйте эту опцию для проверки настроек камер. Для
отображения видео от каждого подключенного источника видео:
1. Подключите устройство видео вывода к разъему матричного видеовыхода.
2. Включите регистратор, монитор, и все источники матричного видеосигнала.
3. Настройте видеосигнал каждого источника, решая проблемы по необходимости.
Обратитесь к рисунку 4.2.
Примечание:
Видео выходы BNC,VGA,HDMI могут работать одновременно.
4.8 Аудио входы и аудио выход
Количество каналов аудио входов – четыре или восемь. Видеорегистратор
кодирует аудио и видео сигналы одновременно. Убедитесь, что устройство ввода
аудио соответствует входному уровню BNC.
