13

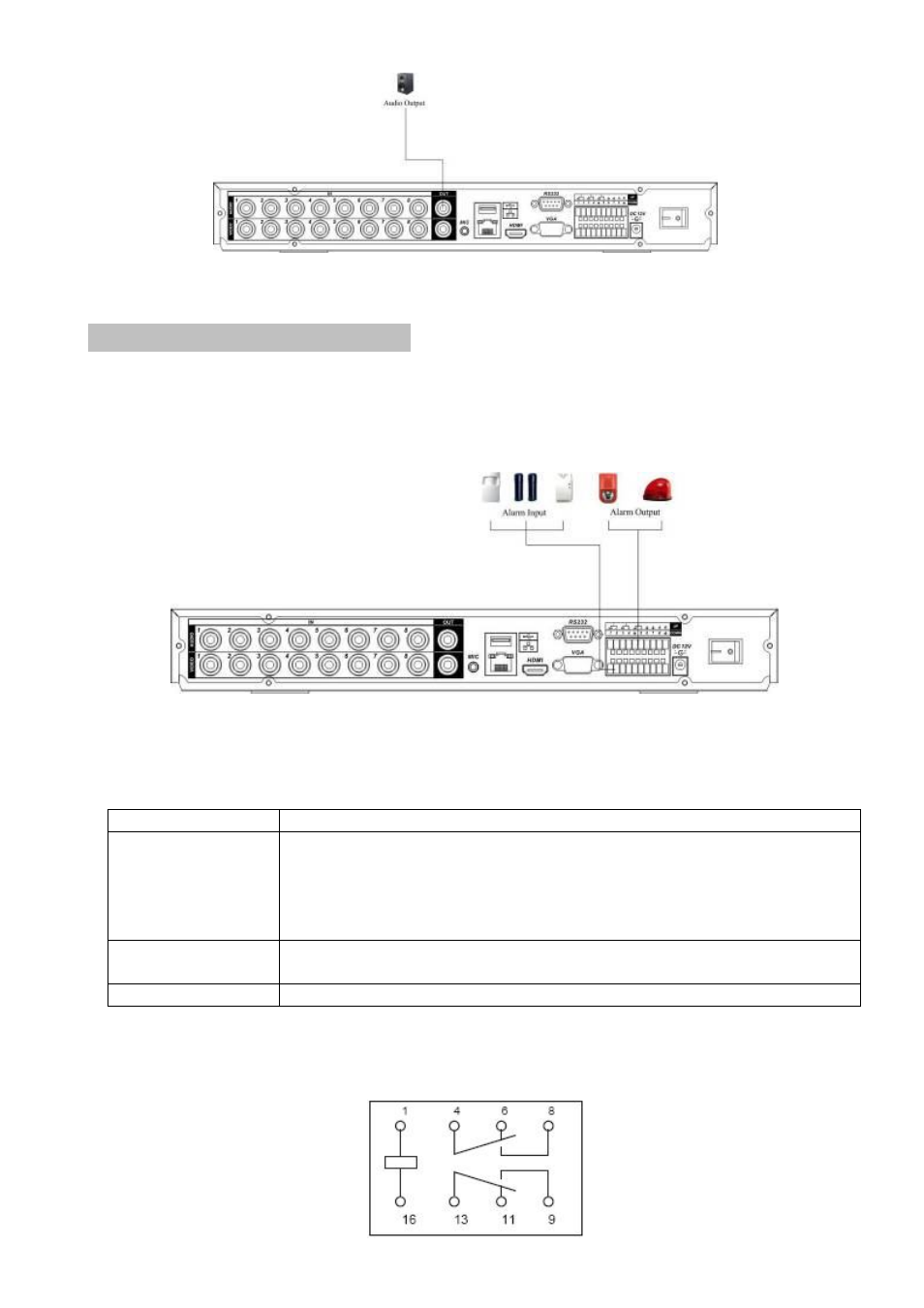

Рис 4.3
4.9 Вход и Выход тревоги
Количество тревожных входов от 4 до 16, эти входы предназначены для
внешних сигнальных устройств. Каждый тревожный вход может быть установлен в
нормально разомкнутое или нормально замкнутое состояние. Видеорегистратор
поддерживает 3 выхода тревоги. Подключение показано на рис. 4.4.
Рис. 4.4
Описание тревожных выходов приведено в таблице 4.1.
Таблица 4.1
Параметр Описание
Релейные выходы
1,2,3,4: NO and C (NO-нормально открытый, С-общий)
5: NO,C and NC (NO-нормально открытый, NC-нормально
закрытый, С-общий)
6: Ctrl 12V (управляемые 12В, используется для сброса
датчика)
RS-485 (A,B) Порт интерфейса RS-485. Используется для подключения
PTZ-устройств.
+12 В Для подключения внешнего питания.
Технические параметры реле, приведены в таблице 4.1
JRC-27F
