Инструкция по эксплуатации KOSPEL EKCO L1z 15
Страница 9
9
RUS-016A/f.298
Температура теплоносителя (на
выходе и на входе)
Объем отопительной системы
Давление наполнения системы
[°C]
[л]
[бар]
85/70
58
1,5
70/55
79
55/45
103
50/40
115
45/35
128
Для систем большего объема следует подобрать, согласно обязывающим нормам, дополнительный рас-
ширительный бак.
Котел EKCO.L1Nz оснащен мембранным расширительным баком (объем 6 литров, давление 1,5 бар).
Установленный в котле расширительный бак достаточен для следующих объемов отопительных проводок
при указанных температурах теплоносителя и давления в отопительной системе.
3c

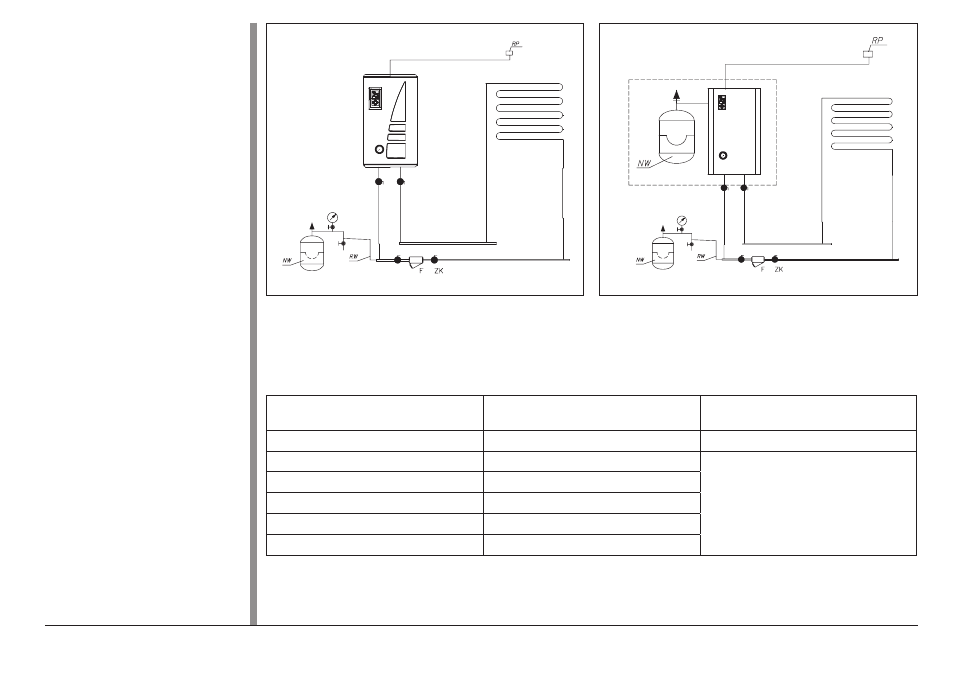

Рис.3c Схема отопительной
проводки для котла
типа EKCO.L1N...p
F - фильтр
RW - расширительная труба
NW - мембранный расширитель-
ный бак
ZK - отсечной кран
RP - комнатный регулятор темпе-
ратуры
3b
Рис.3b Схема отопительной
проводки для котла
типа EKCO.L1...p
ZK - отсечной кран
F - фильтр
RW - расширительная труба
NW - мембранный расширитель-
ный бак
RP - комнатный регулятор темпе-
ратуры
