15 RUS-016A/f.298
Для того, чтобы работа котла была экономична, температуру те-
плоносителя следует установить принимая во внимание параметры
обогреваемого здания (плотность конструкции, коэффициент изо-
ляции, количество окон). Примерные характеристики представлены
на рис.11. Установка оптимальной температуры теплоносителя
обеспечит экономную эксплуатацию котла (меньшее потребление
электроэнергии).
В зимним рабочем режиме (отопление + работа на бойлер кос-
венного нагрева) теплоноситель при помощи трехходового крана
направляется в отопительную систему или в змеевик бойлера кос-
венного нагрева. Следует помнить, что работа на бойлер косвенного
нагрева является приоритетной и в это время отопительная система
отключена от теплоносителя.
Если для измерения температуры воды в теплообменнике исполь-
зуется датчик WE-008 (доступен в торговом предложении компании
Kospel), который подключен к клеммам входа Tzas на плате ZIO, то нажатие кнопки приводит к
переходу панели управления в режим установки температуры воды в теплообменнике (горит диод K).
На цифровом дисплее (J) высвечивается установка температуры воды в теплообменнике. Нажатием
кнопок увеличиваем или уменьшаем температурное значение.
Если для измерения температуры воды в теплообменнике используется термостат (подключен к
клеммам входа WZ на плате ZIO), то установка температуры на панели управления недоступна. Ее
регулировка осуществляется непосредственно на термостате теплообменника.
Очередное нажатие кнопки приводит к переходу в режим просмотра величин рабочих параметров
котла в следующей очередности: температура на входе (горят индикаторы G, D и F), температура на
выходе (горят индикаторы G, E и F), проток теплоносителя через котел (горит индикатор H), включенная
мощность (горит индикатор I). При этом следует помнить, что указываемая величина включенного уров-
ня мощности имеет ориентировочный характер. Последующее нажатие кнопки переводит котел в
режим установки температуры теплоносителя. Нажатие кнопки или во время просмотра рабочих
параметров приводит к переходу в режим установки температуры теплоносителя.
Независимо от текущего режима (установка или просмотр), индикаторы А, B и C сигнализируют со-
ответственно:
• горит индикатор A – котел работает на бойлер косвенного нагрева.
• горит индикатор B - включен циркуляционный насос, соответственный уровень величины протока.
Пульсирующий индикатор информирует о недостаточном уровне протока теплоносителя или о его
отсутствии, что является аварийным состоянием – нагревательные элементы не включатся,

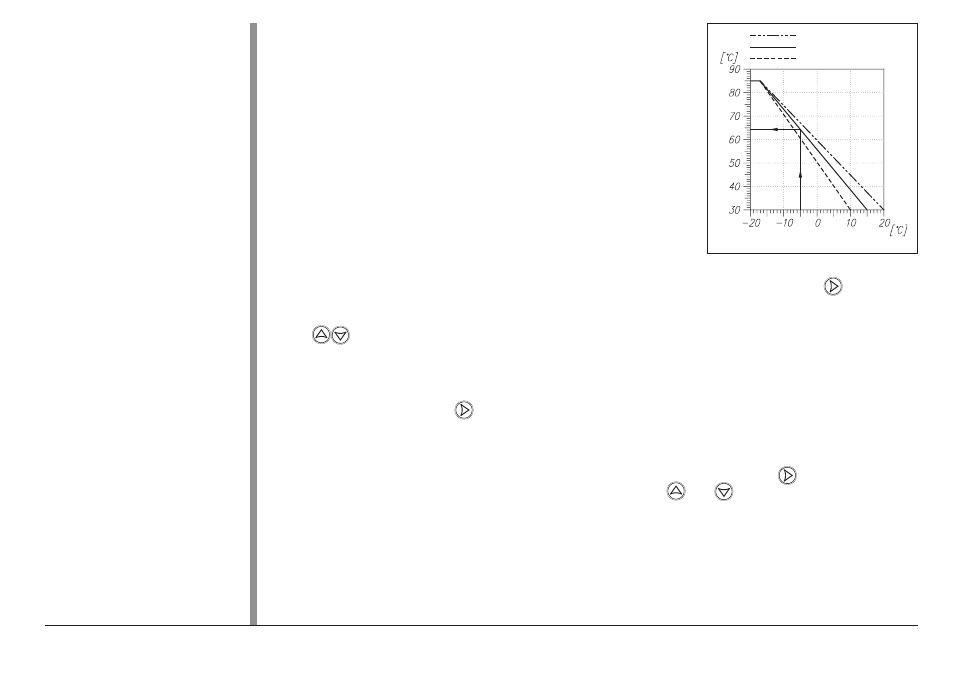

Рис.11 Зависимость установки
температуры теплоно-
сителя от наружной тем-
пературы (температура
в комнате 20°C)
Руководство для потребителя
тëплый объект
стандартный объект
холодный объект
тем
пера
ту
ра носи
те
ля
т
еп
ла
температура снаружи
