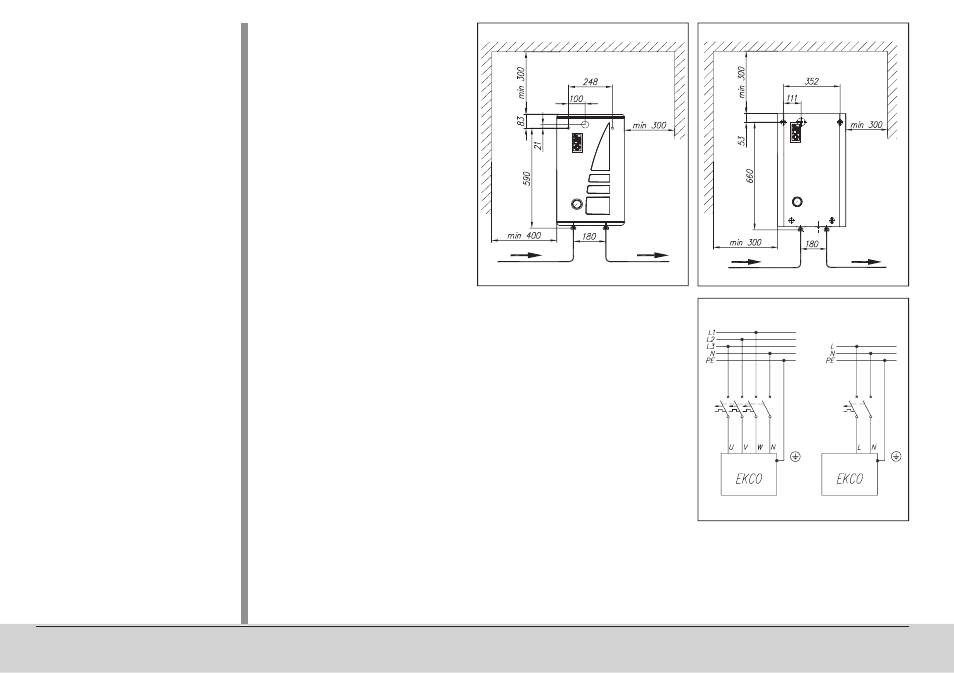

Рис.4. Эскиз крепления котла.
a - EKCO.L1z
b - EKCO.L1Nz
Электропроводка должна
быть защищена диффе-
ренциальным выключате-
лем и средствами, обеспе-
чивающими отключение
прибора от электросети,
в которых расстояние
между контактами всех
полюсов составляет не
менее 3 мм.
Рис.5 Подключение к электро-
сети
10
Руководство для монтажника
Монтаж
1. Закрепить котел на монтаж-
ных шурупах в вертикальном
положении патрубками вниз,
оставляя минимальное рас-
стояние до стен и потолка
согласно рис.4.
2. Подключить котел к отопитель-
ной проводке, оснащенной
отсечными кранами и водным
фильтром на входе в котел
(рис.3).
3. Наполнить отопительную про-
водку подготовленным тепло-
носителем, что имеет значи-
тельное влияние на долговеч-
ность ТЭНов.
5
вход выход
вход выход
4b 4a
4. Удалить воздух из отопительной проводки.
5. Подключить котел к электросети (рис.5 и 1 или 2).
6. Установить комнатный программатор согласно руководству по
его эксплуатации.
7. Подключить комнатный программатор к котлу (рис.4) при помощи
двухжильного провода (напр. 2 х 0,35 мм 2 ) к планке подключений
ZIO (вход RP) (рис.6).
