Электроподключение
Электроподключение должно производиться в соответст
вии с действующими в вашей стране нормами и предписа
ниями местных организаций энергоснабжения.
Водонагреватель должен иметь отдельное стационарное
подключение к однофазной (модели US 200 300 B) / трех
фазной (модели US 200 400, US 400 600 B) сети. При под
ключении соблюдать минимальное удаление контактов по
всем полюсам, которое должно составлять минимум 3 мм.
Необходимо также установить отдельные сетевые предо
хранители. Водонагреватель должен быть обязательно за
землен.
Снимите крышку фланца и подсоедините электричество со
гласно схемам на стр. 5. Перед электроподключением водо
нагревателя питающий кабель следует отключить от сети!
Поперечное сечение провода должно быть подобрано в со
ответствии с мощностью водонагревателя. В качестве ус
тройства защиты нагревателя в электросеть должен встра
иваться предохранительный элемент с током срабатывания,
соответствующим номинальному току нагревателя.
Клеммная колодка находится под декоративной крышкой
фланца. Отверните винты и снимите крышку.
Выберите вариант подключения согласно приведенным
электросхемам. Подсоедините провода L, N, и защитный
провод к клеммам, обозначенным соответствующим обра
зом.
Установка времени нагрева в режиме ночного тарифа
(только для моделей US 200 400)
Установка времени нагрева в режиме ночного тарифа(4
или 8 часов) осуществляется посредством переключателя
возле клеммной колодки, который становится доступным
после снятия крышки фланца . Заводская установка 4
часа. Заблокировать возможность ускоренного нагрева
можно, сняв перемычку между клеммами 9 и 10.
При использовании комбинированного счетчика с ночным
и дневным тарифом, подсоединение к предприятию энер
госнабжения (подающего сигнал начала и окончания дейс
твия ночного тарифа) производится через клеммы 13 и 14.
Подключение при использовании раздельных счетчиков
дневного и ночного тарифа см. схему подключения “Элект
роподключение двухтарифное”.
4
M1
клеммная колодка с 7 клеммами / клеммы 1 6
M2
клеммная колодка с 8 клеммами / клеммы 7 14
E1
светодиодный индикатор работы нагревательного элемента
(обычный режим)
E2
светодиодный индикатор работы нагревательного элемента
(режим ускоренного нагрева)
B1
регулируемый термостат, контакт по всем полюсам (TR),
0...85°C с фиксацией на 60°C
S1
защитный температурный ограничитель, контакт по всем
полюсам (STB), 110°C ( K9)
P1
кнопка быстрого нагрева
D1
переключатель продолжительности действия ночного тарифа
(4 или 8 часов)
T1
магнитный пускатель
T2
магнитный пускатель
R1
нагревательный элемент 230 В~ 2,0 кВт / 27 Ом
R2
нагревательный элемент 230 В~ 2,0 кВт / 27 Ом
R3
нагревательный элемент 230 В~ 2,0 кВт / 27 Ом
Удаление перемычки между клеммами 9 и 10
приведет к блокировке возможности ускоренного нагрева.

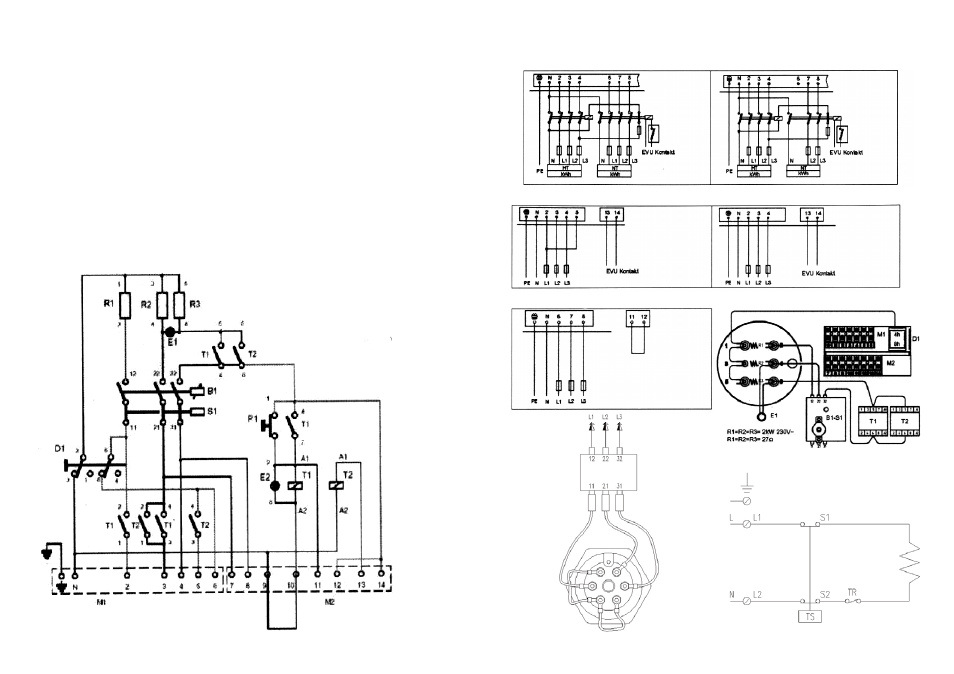

Электросхема US 200 400
US 200 400 B
Электроподключение двухтарифное
1. Раздельные счетчики дневного и ночного тарифа
2. Комбинированный счетчик с ночным и дневным тарифом
US 200 400 B
Электроподключение однотарифное
US 400 600 B
EVU Kontakt подключение к предприятию
энергоснабжения, подающего сигнал начала и окончания
дешевого ночного тарифа
Положение переключателя продолжительности действия
ночного тарифа: 4ч = мощность 6кВт, 8ч = мощность 3 кВт
US 200 300 B
TR
Температурный регулятор
TS
Защитный температурный ограничитель
