2 7
Габариты и технические характеристики, конструктивные особенности
Тип US 200 B US 300 B US 400 B US 500 B US 600 B US 200 US 300 US 400
Артикул 311021 311022 311023 311024 311025 311008 311009 311010
Номинальная емкость л 200 300 400 500 600 200 300 400
Мощность кВт 2 3 4 5 5 3 / 4 / 6 3 / 4 / 6 3 / 4 / 6
Макс. рабочее давление бар 10 10 10 10 10 10 10 10
Установка температуры °C 20–75 20–75 20–75 20–75 20–75 20–75 20–75 20–75
Нагрев от 10°C до 65°C мин 385 385 385 321 440 128 193 257
Количество смешанной
воды
1
л 396 585 784 980 1000 396 585 784
Тепловые потери кВт·ч/(24 ч) 2 2,5 2,9 3,5 3,6 2 2,5 2,9
Габаритные
размеры
(высота) G мм 1329 1560 1553 1818 1749 1329 1560 1553
(диаметр) A мм 610 650 750 750 808 610 650 750
(глубина) мм 620 675 775 775 833 620 675 775
Подключение
холодной воды R" 3/4 1 1 1 1 1/4 3/4 1 1
B мм 150 148 162 162 140 150 148 162
Подключение горячей
воды R" 3/4 1 1 1 1 1/4 3/4 1 1
F мм 1195 1408 1387 1652 1630 1195 1408 1387
Подключение
циркуляц. линии R" 3/4 1 1 1 1 3/4 1 1
D мм 651 828 782 932 910 651 828 782
Диаметр фланцевого
отверстия
мм 134 134 134 134 134 134 134 134
Центр фланцевого
отверстия
H мм 315 348 374 374 374 315 348 374
Электроподключение В~ 230 1N 230 1N 400 3N 400 3N 400 3N 400 3N 400 3N 400 3N
Вид защиты IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24 IP 24
Толщина стенки мм 3 3 3 3 3 3 3 3
Вес без воды кг 53 77 99 115 176 53 77 99
1 При 40°C, температура нагретой воды 60°C, холодной воды 10°C.
Общее
дения/неисправности.
вать прибор нельзя. Обращайтесь к поставщику.
теля. Адреса авторизованных сервисных центров см. посл.
стр.
ные запчасти производителя.
Описание
Электрический напольный водонагреватель объемом от 200
рячей водой помещений, не имеющих центрального ГВС, а
грев производится с помощью встроенного, управляемого
ли. Внутренняя емкость водонагревателя изготовлена из
керамическим покрытием, нанесенным методом полива при
температуре 850°C , которое, в комбинации со встроенным
защитным магниевым анодом создает надежную защиту от
нии до 10 бар, дает возможность бесступенчатого задания
температуры от 20°C до 75°С и нагрева во время действия
для обеспечения горячей водой одной или нескольких
водоразборных точек.
Транспортировка
Транспортировка водонагревателя должна производиться в
обеспечивающей визуальный контроль прибора упаковке
из дерева и полиэтилена.
Место установки
Универсальный напольный водонагреватель должен быть
установлен в закрытом незамерзающем помещении. При
этом желательно, чтобы водонагреватель был установлен
борной точке.
Советы по экономии электроэнергии
1. На терморегуляторе вы можете выставить необходимую
ставляйте меньшую температуру нагрева, чтобы экономить
энергию. Увеличивайте температуру нагрева только при
возникновении необходимости (приход гостей).
2. Рекомендуемая температура
(отсутствуют отложения накипи, срок службы большой).
кухонной мойки (отложения накипи небольшие, срок
службы достаточный).
тавляйте включенным водоразборный кран горячей
воды (при чистке зубов, бритье, мытье посуды). Чаще
принимайте душ вместо ванны.
4. Если вы длительное время не пользуетесь горячей водой
(например, уезжаете в отпуск), ставьте терморегулятор в
положение
*, что позволит при минимальном потреблении
электроэнергии поддерживать температуру воды в
водонагревателе ок. 15
о С и предотвратить ее замерзание.
5. Своевременное обслуживание продлевает жизнь вашего
водонагревателя.
6. Подтекающие краны впустую расходуют горячую воду.
7. Низкая температура нагрева продлевает срок службы
уплотнений и прокладок.
8. При большом содержании в воде солей жесткости и
агрессивных веществ рекомендуется снижать температуру
нагрева, чтобы свести к минимуму отложения кальция и
коррозию.
Ввод в эксплуатацию
чале заполнить водонагреватель водой, и лишь после этого
донагреватель заполнен, когда из крана горячей воды на
водоразборной точке пойдет вода. Перед первым вводом в
греватель, пропустив через него без подогрева некоторое
ность функционирования предохранительного клапана и
терморегулятора.
Эксплуатация
пенчато задавать температуру нагрева воды, что позволяет
шими потребностями. После достижения установленной
температуры воды нагрев автоматически отключится. При
понижении температуры воды нагрев возобновится. Во
время работы нагревательного элемента горит индикатор
Эксплуатация в режиме ночного тарифа
ся в период действия дешевого ночного тарифа, сигналы
тием энергоснабжения. При необходимости быстро нагреть
воду в период действия дневного тарифа нажмите кнопку,
расположенную на передней панели рядом с термостатом
обходимо снова нажать кнопку быстрого нагрева.
Термометр
Во время водоразбора в нижнюю часть водонагревателя
ванной нагретой. При отсутствии догрева (например, при
выборе функции использования ночного нагрева)
термометр будет показывать высокую температуру, что,
однако, будет справедливо только для верхней трети
водонагревателя.

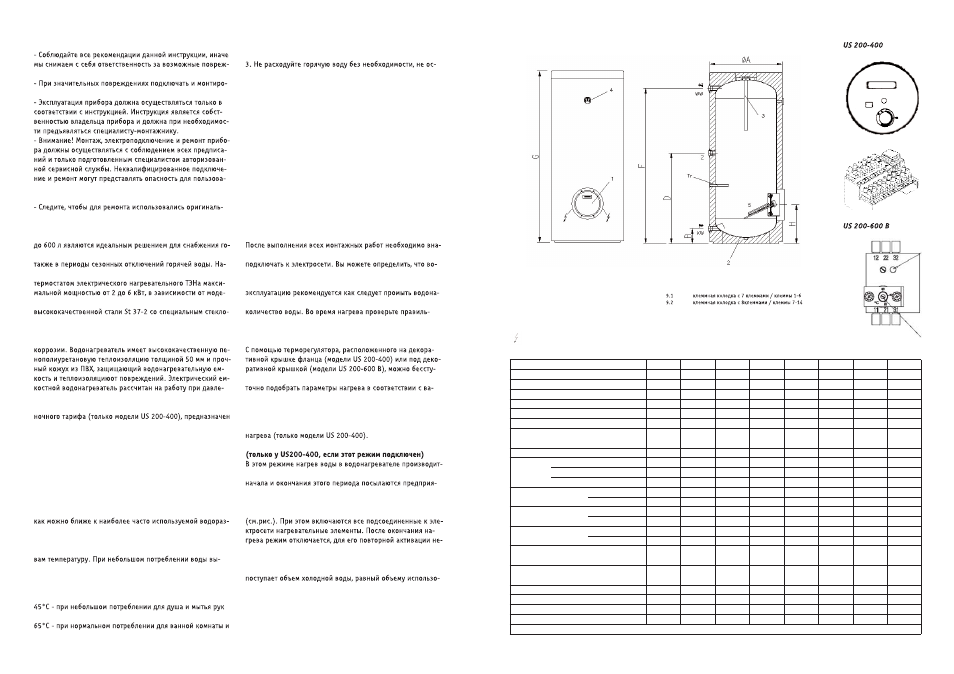

1 декоративная крышка фланца
2 теплоизоляция
3 защитный магниевый анод
4 термометр
5 нагревательный элемент
Tr погружная трубка термостата
KW штуцер подключения трубопровода холодной воды
WW штуцер подключения трубопровода горячей воды
Z штуцер подключения трубопровода циркуляции
ввод электрокабеля
На крышке
Под крышкой
Под крышкой
6 светодиодный индикатор работы нагревательного элемента
7 кнопка быстрого нагрева
8 регулируемый термостат
10 переключатель продолжительности действия ночного тарифа
(4 или 8 часов)
11 защитный температурный ограничитель
6
7
8
9.1
9.2
10
11
