Указания по безопасности
Монтаж водонагревателя, первый ввод в эксплуатацию и
техобслуживание должны проводиться квалифицирован
ным специалистом в соответствии с данной инструкцией.
Водонагревателем можно пользоваться только после того,
как он был правильно установлен. Кроме того, нагреватель
должен находиться в безупречном техническом состоянии!
Водонагреватель можно вводить в эксплуатацию только
после того, как он был наполнен водой!
Ни в коем случае нельзя изменять конструкцию прибора.
Никогда не открывайте водонагреватель, пока с него не
будет снято напряжение!
Монтаж
При монтаже следует соблюдать:
предписания законодателя конкретной страны и местного
предприятия по электро и водоснабжению
технические данные прибора
Место установки:
Водонагреватель должен быть установлен строго вертика
льно в закрытом отапливаемом помещении, в легкодоступ
ном для монтажа, обслуживания и ремонта месте. Проверь
те, чтобы несущие перекрытия пола смогли выдержать вес
водонагревателя с водой. Во избежание потерь тепла рас
стояние от водонагревателя до точки отбора должно быть
как можно меньше. Давление в водопроводе не должно
превышать 10 бар.
Подсоединение к водопроводу
Электрический напольный водонагреватель закрытого типа
(напорный) предназначен для подключения к водопровод
ной сети с максимальным давлением 10 бар. При монтаже
руководствуйтесь нормативными документами и предписа
ниями местных предприятий водоснабжения. Там же мож
но получить информацию о жесткости воды и давлении в
водопроводной сети.
Все работы по подключению должны производиться подго
товленными специалистами авторизованной службы.
Штуцер подсоединения холодной воды находится в нижней
части водонагревателя (обозначен синим цветом), штуцер
горячей воды сверху (обозначен красным цветом).
При прокладке трубопроводов очень важно правильно вы
брать материал, из которого изготовлены трубы, во избежа
нии локальной коррозии из за попадания чужеродных эле
ментов (см. рис.2).
При монтаже очень важно строго соблюдать последова
тельность монтажа необходимой предохранительной арма
туры (см. рис.1).
На трубопровод холодной воды, непосредственно перед
водонагревателем, обязательно необходимо смонтировать
предохранительный клапан, срабатывающий при давлении
10 бар. Мы рекомендуем устанавливать мембранный предо
хранительный клапан, оснащенный пружиной. Между кла
паном и водонагревателем не допускается располагать ни
какую запорную арматуру. Предохранительный клапан
предназначен для сброса излишков воды (ок.3% от объема
водонагревателя), образующихся при ее расширении во
время нагрева. Для отвода сбрасываемой воды необходи
мо дополнительно использовать соответствующий по раз
мерам шланг или воронку.
Внимание! Несрабатывание предохранительного клапана
(например, вследствие его неисправности или непра
вильного монтажа) может привести к разрушению во
донагревательной емкости.
Если давление в водопроводной сети превышает 10 бар,
либо возможны большие резкие скачки давления (гидро
удары), то перед водонагревателем необходимо также
смонтировать редуктор давления. Используйте только те
редукторы, где максимальное заявленное соотношение ме
жду давлением на входе и на выходе не превышает 2,5:1.
Обратный клапан служит для предотвращения поступления
нагретой воды из водонагревателя обратно в подающий
трубопровод холодной воды.
Для слива воды из водонагревателя на подающем трубо
проводе должен быть смонтирован сливной вентиль.
Необходимо обязательно придерживаться следующей по
следовательности при монтаже арматуры: запорный вен
тиль – редуктор давления (при необходимости) – обратный
клапан – предохранительный клапан – сбросной клапан –
водонагреватель.
Для облегчения монтажа можно использовать отвечающую
необходимым требованиям группу безопасности, включаю
щую предохранительный клапан, обратный клапан, редук
тор давления и запорный вентиль.
При необходимости к водонагревателю можно подключить
также дополнительную линию рециркуляции. В этом слу
чае рекомендуется также установить таймер работы цирку
ляционного насоса.
Подключение показа
но на рис.1. Обслуживание
Проверка предохранительного клапана
В большинстве случаев повреждение внутренней емкости
водонагревателя связано с плохим функционированием
предохранительного клапана. Помимо проверки клапана
при монтаже, необходимо время от времени проводить
контрольные проверки его работоспособности. Из исправ
но функционирующего клапана вскоре после включения
нагрева должна начать капать (но не течь) вода. Давление,
при котором срабатывает клапан, можно проверить с помо
щью манометра, монтируемого при установке клапана. Для
того, чтобы клапан не зарос накипью, время от времени не
надолго взводите пружину (активируйте сбросной клапан).
Защитный температурный ограничитель
Защитный температурный ограничитель срабатывает, от
ключая подачу электроэнергии к водонагревателю в слу
чае, если температура воды в нем достигла 110
о С (это
может произойти, например, при выходе из строя терморе
гулятора). Повторный ввод в эксплуатацию возможен толь
ко после устранения причины
неисправности специалистом.
Сработавший защитный темпера
турный ограничитель надо вер
нуть в исходное положение,
нажав на него. Местоположение
защитного температурного
ограничителя показано стрелками
на одной из схем рис. справа (в
зависимости от модели водо
нагревателя, возможны разные
варианты конструкции выберите
свой вариант). Если защитный темпе
ратурный ограничитель срабатывает
регулярно, то необходимо вызвать спе
циалиста службы сервиса для
устранения неисправности. Только
после этого возможен повторный ввод
в эксплуатацию.
Очистка от накипи
Очистку от накипи нагревательной емкости и нагреватель
ного элемента следует производить, в зависимости от жест
кости воды, каждые 6 12 месяцев. Для этого необходимо
демонтировать фланец. Ни в коем случае не используйте
кислоты и другие агрессивные вещества. Перед монтажом
фланца обратно, вероятно, потребуется также очистить или
заменить уплотнительную прокладку.
Замена защитного анода
Анод выполняет дополнительную функцию защиты от кор
розии. Мы рекомендуем через 2 года после начала эксплуа
тации прибора вызвать специалиста для проверки состоя
ния анода. Перед проверкой анода необходимо отключить
водонагреватель от электричества и слить из него воду.
Анод расположен в верхней части водонагревателя и сое
динен кабелем с водонагревателем. Отсоединив кабель,
специалист сервисной службы может проверить состояние
анода без его демонтажа. Для визуального контроля анода
надо демонтировать фланец. Одновременно можно
провести очистку водонагревателя от накипи. Для замены
анода необходимо демонтировать штуцер анода в верхней
части водонагревателя. Анод вытягивают из емкости через
верх из образовавшегося отверстия и заменяют на новый.
Демонтаж фланца / замена нагревательного элемента
Для замены нагревательного элемента необходимо вынуть
нагревательный фланец.
Демонтаж электрического фланца производится
следующим образом:
отключите водонагреватель от электросети
слейте всю воду из водонагревателя через подающий
трубопровод
снимите крышку фланца
отсоедините штекерные соединения и кабели на фланце
открутите винты на фланце
Теперь можно вынуть фланец, и, при необходимости,
заменить нагревательный элемент ослабив крепежную
муфту в центре фланца.
Монтаж фланца
Перед монтажом фланца обратно, скорее всего,
потребуется также очистить или заменить уплотнительную
прокладку.
прикрутите четырьмя винтами М12 фланец с
нагревательным элементом.
прикрутите фланец остальными винтами М12
подключите электрические соединения (см. схему
электроподключения)
наденьте крышку на фланец
заполните водонагреватель водой, проверьте
герметичность
При монтаже следите, чтобы уплотнительная прокладка
лежала ровно, без натяжения.
Максимальный динамометрический момент
(нагревательный элемент) 6 Нм!
Максимальный динамометрический момент (винты
фланца) 70 Нм!
Сервисное обслуживание
При возникновении неисправностей попробуйте решить
проблему самостоятельно, следуя указаниям в таблице.
Если проблему решить не удается, то обратитесь за
помощью в службу сервиса.
Неисправность Возможные причины Устранение
вода не
нагревается неправильное электро
подключение
сработал защитный тем
пературный ограничитель
нагревательный элемент
вышел из строя
проверьте
электроподключение
вызовите службу сервиса
вызовите службу сервиса
вода нагревается
слишком долго подключена не та мощ
ность
входящая вода слишком
холодная
проверьте параметры
электроподключения
проверьте температуру
входящей воды
нагретая вода
недостаточно
горячая нагрев еще не завершен
установлена слишком
низкая температура на
терморегуляторе
проверьте, горит ли
индикатор нагрева
проверьте установленное
значение температуры
из предохранитель
ного клапана по
стоянно вытекает
вода давление входящей воды
больше 10 бар
проверьте давление во
ды, при необходимости
установите редуктор
давления
Рис. Материал для трубопроводов
Оцинкованная сталь
Двойное эмалевое покрытие
Медь
Трубопровод
холодной воды Трубопровод
горячей воды
Водонагреватель
Циркуляция
Трубопровод
горячей воды
Трубопровод
холодной воды
1. Запорный вентиль
2. Редуктор давления
3. Проверочный штуцер
4. Обратный клапан
5. Штуцер для
подключения манометра
6.
Сбросной клапан
7. Мембранный
предохранительный клапан
8. Клапан для заполнения и
удаления воздуха
9.
Запорный вентиль со
сбросным клапаном
10. Проходной вентиль с
обратным клапаном
11. Циркуляционный насос

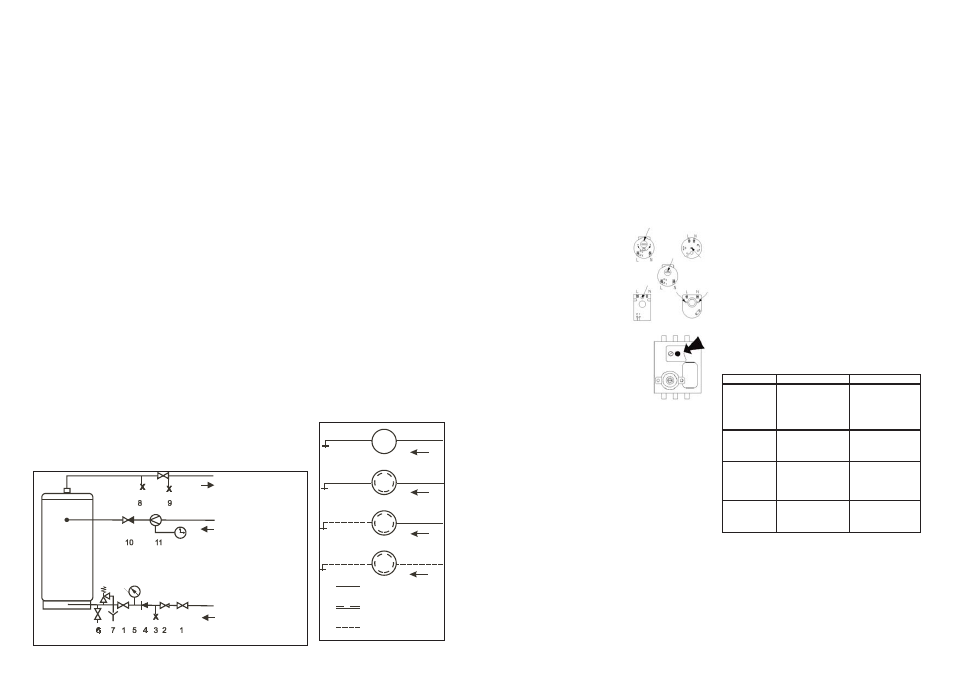

Рис.1 Подключение напорного водонагревателя в соответствии с DIN 1988
