9

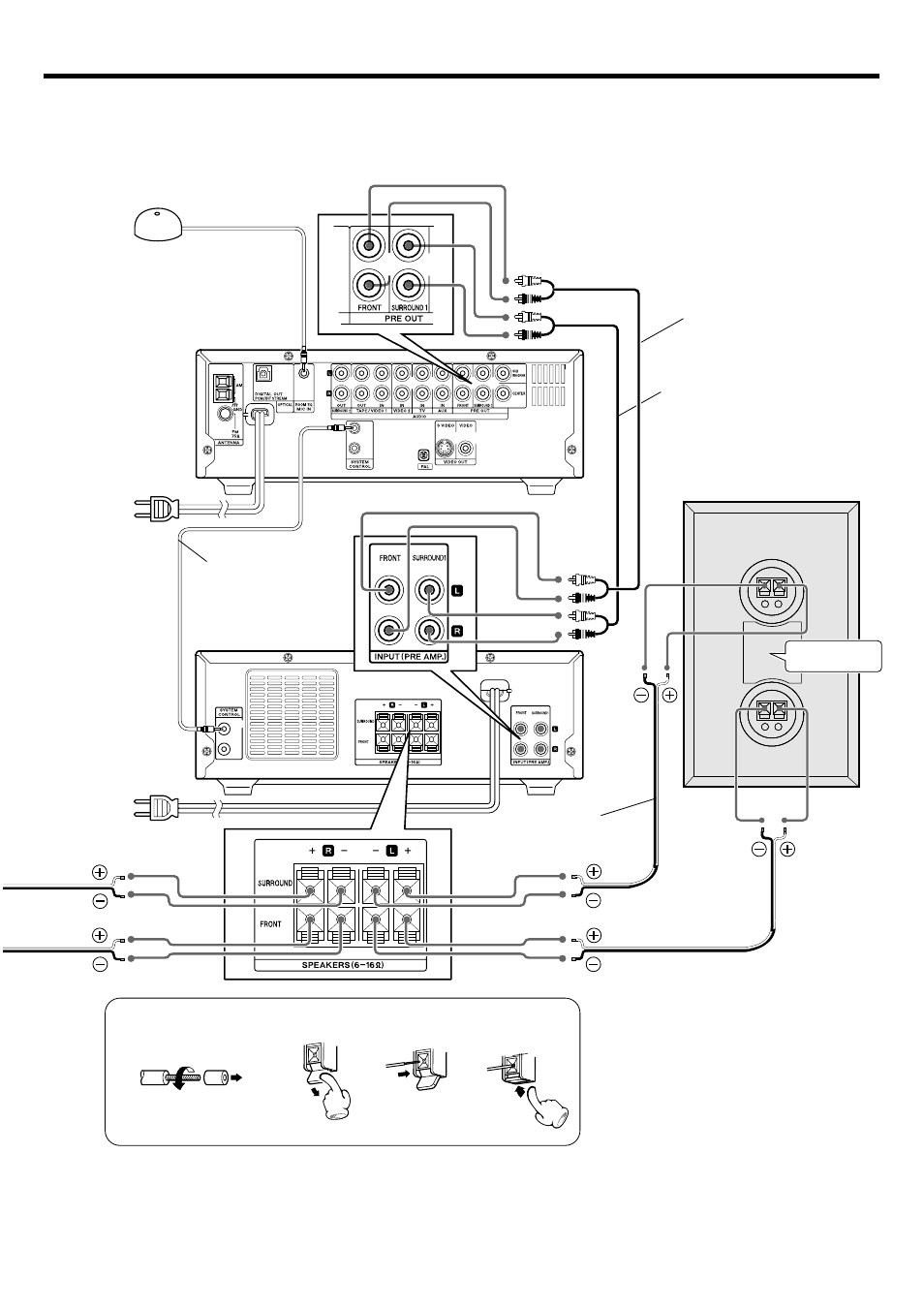

Подключения системы
< + < + < + < +
< + < + < + < +
1 2 3 4
LS-AXD7 L
C-AX7
M-AX7
Микрофон для функции Room
Equalizer (не для записи)
Подключайте этот микрофон только
для автоматической настройки эква-
лайзера комнаты. Во всех остальных
случаях отключайте микрофон.
Сетевой шнур
К сетевой розетке
Кабель
системного
управления
Сетевой шнур
К сетевой розетке
Аудиокабель
Аудиокабель
Левая акустическая
система
Кабель
подключения
(с синей линией)
для тыловых АС
Кабель подключения АС
(с красной линией)
Как подключать кабели акустических систем
- Если гнезда выхода на сабвуфер, центральную и 2 тыловые акустические системы подключены к 3.1-канальной системе, воз-
можно последующее расширение системы до 5.1-канальной конфигурации. Для получения более подробной информации обра-
титесь к инструкции по эксплуатации подключаемого оборудования.
