Подключения системы
Подключение компонентов системы
На этой схеме приведены подключения между основным блоком музыкального центра и принадлежно-
стями, поставляемыми в комплекте.
− + − + − + − +
− + − + − + − +
1 2 3
4
ПРЕДУПРЕЖДЕНИЕ
Подключайте компоненты, как показано на рисунке.
Подключайте сетевой шнур к сетевой розетке только
после выполнения всех остальных подключений.
ПРЕДУПРЕЖДЕНИЕ
Магнит внутри акустической системы может приводить
к возникновению искажений цвета на экране телеви-
зора или монитора. Располагайте акустические систе-
мы вдали от телевизоров или мониторов.
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие требования, предъявляемые
к установке системы. В противном случае произойдет
блокирование вентиляционных отверстий, что может
привести к повреждению системы или возникновению
огня.
- Располагайте блок C-AX7 на верху системы.
- Не кладите на музыкальный центр посторонние предме-
ты, которые могут заблокировать вентиляционные отвер-
стия.
- Оставляйте вокруг системы свободное пространство (от
самого большого размера, включая выступающие части),
равное или больше, чем:
Сверху: 50 см; Сзади: 10 см
- Не ставьте музыкальный центр на кровать, диван, ковер
или похожие предметы.
Замечания:
- Никогда не закорачивайте положительный (+) и отрицательный (-) провода кабелей акустических систем. В противном случае
сработает цепь защиты и звук будет отключен.
- Если перепутана полярность подключения акустических систем, звучание будет неестественным и пространственное упорядо-
чение музыкальных инструментов будет размыто. Поэтому всегда правильно выполняйте подключение.
- Надежно подключайте все соединительные кабели. Если подключение будет выполнено ненадежно, звук может отсутствовать
и могут возникать помехи.
- Перед подключением/отключением соединительного кабеля отключите сетевой шнур от сетевой розетки. Если подключение/
отключение соединительного кабеля будет выполнено при подключенном сетевом кабеле, могут возникнуть неисправности или
повреждения системы.
- Располагайте левую и правую акустические системы так, чтобы тыловые АС были направлены внутрь области прослушивания.
- Прежде, чем отключить сетевой шнур от сетевой розетки, выключите музыкальный центр.
ПРЕДУПРЕЖДЕНИЕ
Пока сетевой шнур подключен к сетевой розетке, сис-
тема подключена к сети даже, если выключен сетевой
выключатель.
Устанавливайте музыкальный центр так, чтобы сете-
вая розетка была легко доступна и в случае опаснос-
ти немедленно отключайте сетевой шнур от сетевой
розетки.
Сбой микрокомпьютера
Если дальнейшая эксплуатация системы невозможна
или на дисплее появляется ошибочный индикатор,
хотя все подключения выполнены правильно, выпол-
ните сброс параметров микрокомпьютера, как описа-
но в разделе «Возможные неисправности» - см. стр.83.
Правая акустическая
система
Кабель подключения (с синей
линией) для тыловых АС
Кабель подключения АС (с красной линией)

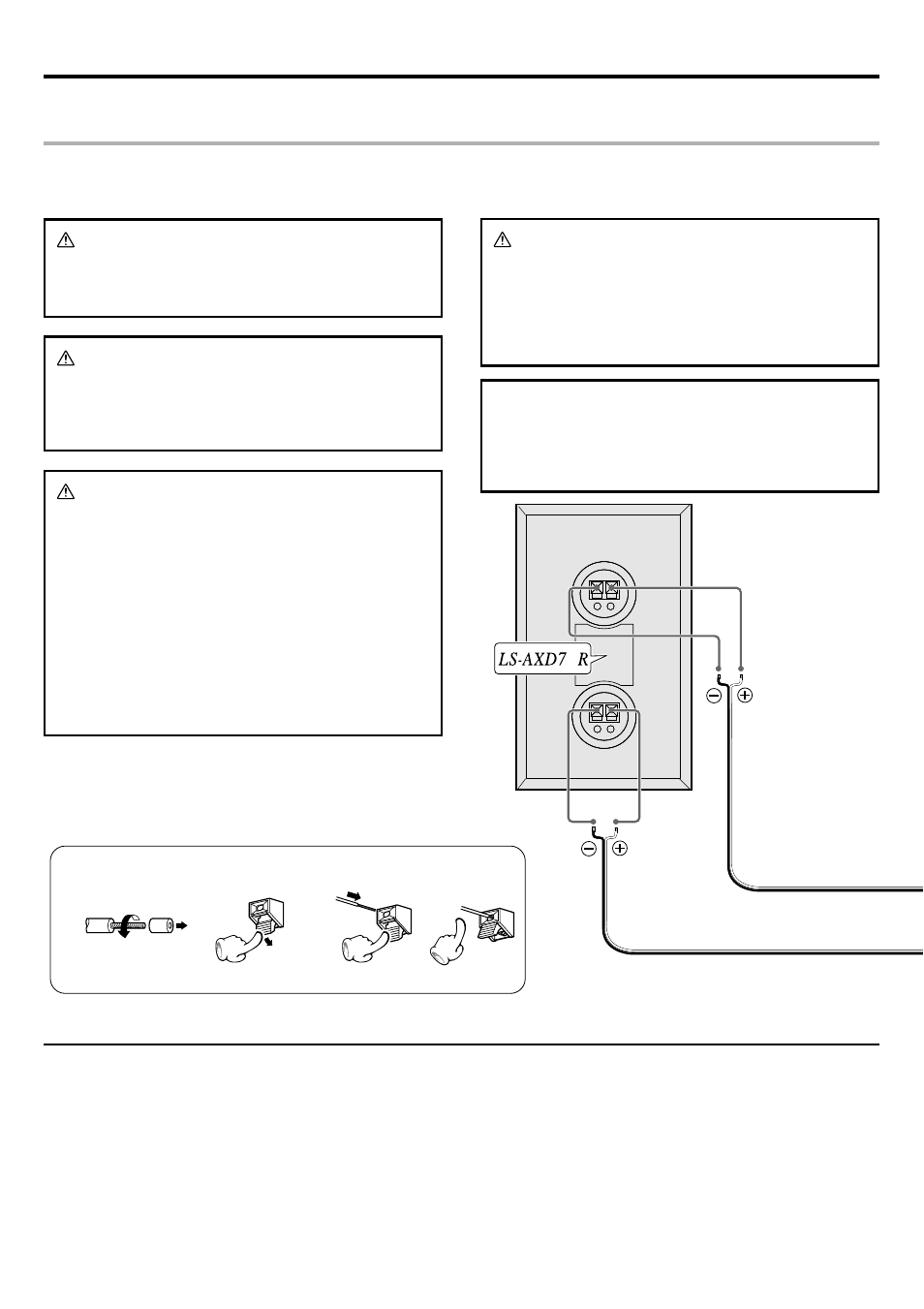

Как подключать кабели акустических систем
