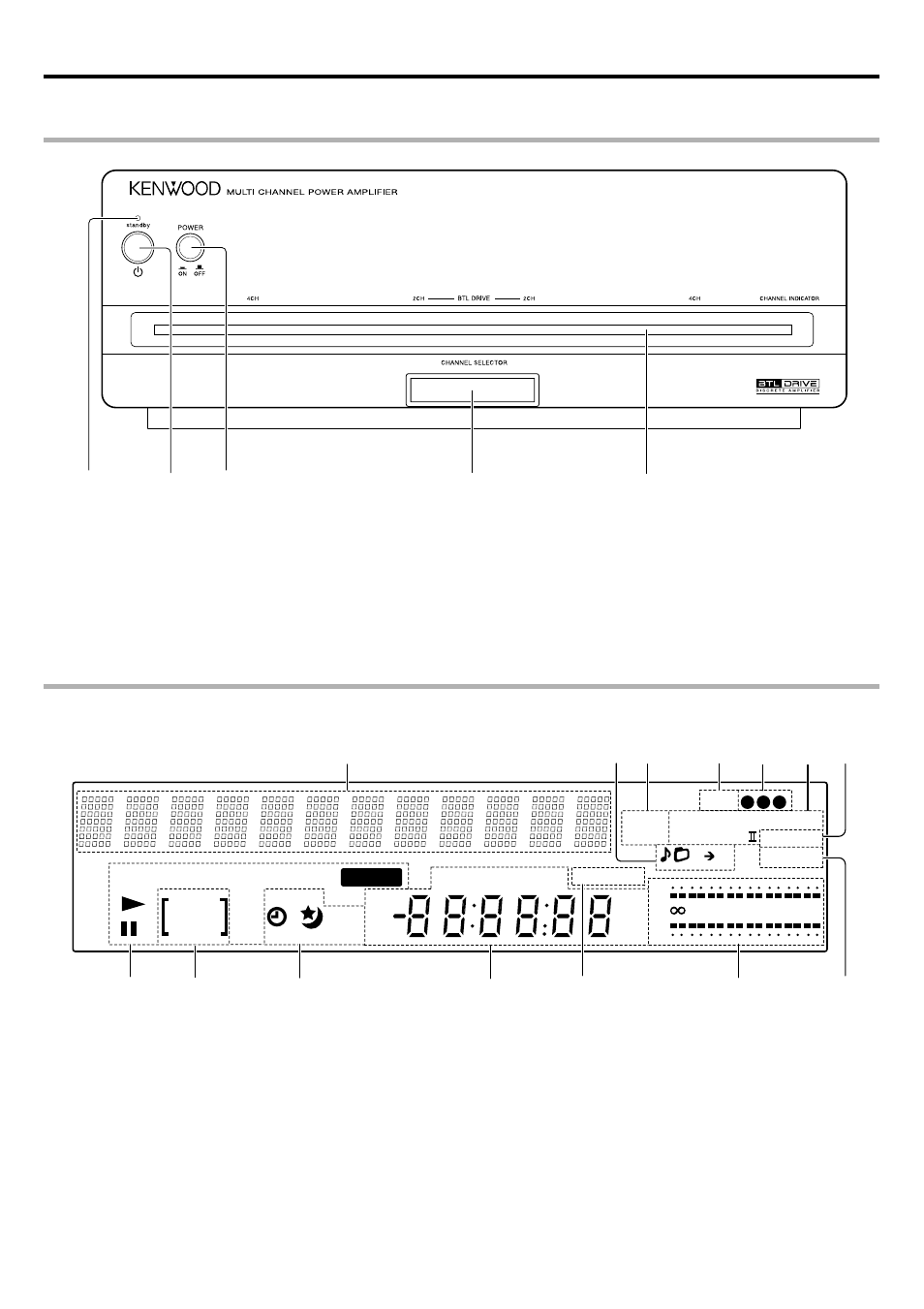

Органы управления и индикаторы
Дисплей (C-AX7)
Блок основного усилителя (M-AX7)
1
3
2
5
4
(1) Индикатор дежурного режима STANDBY
(2) Кнопка дежурного режима
Используется для включения музыкального центра или пере-
ключения его в дежурный режим.
(3) Основной сетевой выключатель POWER ON/OFF
(4) Кнопка выбора каналов CHANNEL SELECTOR
Используется для переключения между 4-канальным (25 Вт х
4) и 2-канальным (50 Вт х 2) режимами работы усилителя.
(5) Дисплеи
Дисплеи, приведенные в этой инструкции, показаны приблизительно. Они могут отличаться от реальных дисплеев.
(1) Дисплей символьной информации
(2) Индикаторы повторного воспроизведения файла, пап-
ки и фрагмента А-В
(3) Индикатор отключения звука MUTE/индикатор P.B.C.
(4) Индикатор V.F.S.
(5) Индикаторы номеров предустановленных режимов
звучания
(6) Индикаторы, связанные с режимом прослушивания
(7) Индикатор RoomEQ
(8) Индикатор D-Bass
(9) Шкалы уровня уровня сигнала
(10) Индикатор системы радиоданных RDS/индикатор PTY
(11) Индикаторы управления тюнером
Дисплей времени воспроизведения компакт-диска
Дисплей часов
Дисплей частоты настройки
(12) Индикаторы таймера
(11) Индикатор записи DigitalEQ REC
(12) Индикаторы управления проигрывателем компакт-
дисков/DVD-дисков
