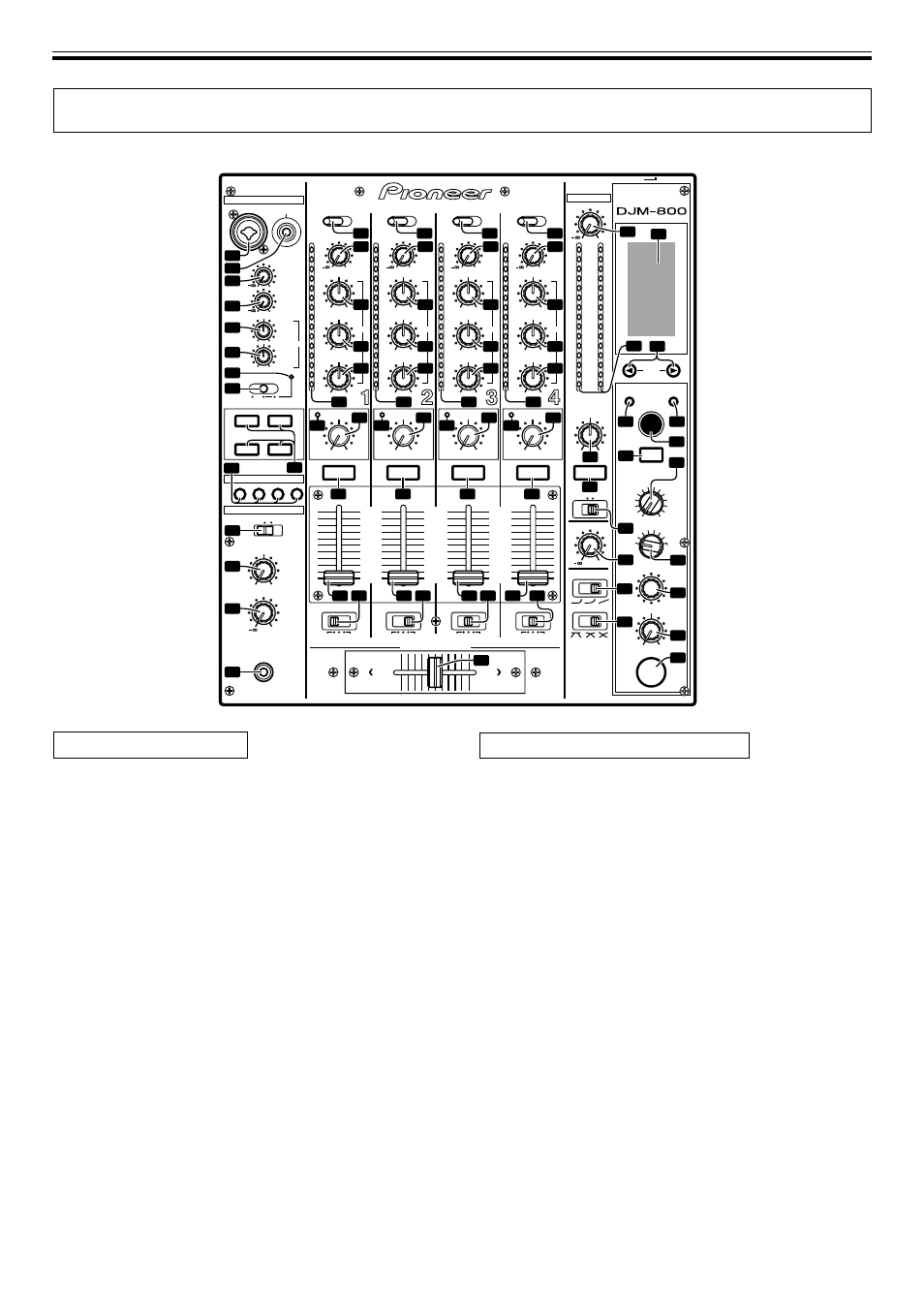

РАБОЧАЯ ПАНЕЛЬ

Секция микрофонных входов

1. Разъем микрофона 1 (MIC1)

Используется для подключения микрофона со штекером типа XLR èëè Phone.

2. Разъем микрофона 2 (MIC2)

Используется для подключения микрофона со штекером типа Phone.

3. Регулятор чувствительности микрофона 1 (MIC 1 LEVEL)

Используется для настройки уровня сигнала от микрофона 1 (предел регулировки
от –

∞ до 0 дБ).

4. Регулятор чувствительности микрофона 2 (MIC 2 LEVEL)

Используется для настройки уровня сигнала от микрофона 2 (предел регулировки
от –

∞ до 0 дБ).

5. Эквалайзер микрофона, регулятор высоких частот (HI)

Используется для настройки уровня высоких частот сигнала от микрофонов 1 и 2
(предел регулировки от –12 дБ до +6 дБ).

6. Эквалайзер микрофона, регулятор низких частот (LOW)

Используется для настройки уровня низких частот сигнала от микрофонов 1 и 2
(предел регулировки от –12 дБ до +6 дБ).

7. Индикатор режима работы микрофона

Светится, когда микрофон включен; мигает при включении функции TALK OVER.

8. Переключатель режима работы микрофона (MIC)

OFF:
Сигнал от микрофона не выводится.
ON:
Сигнал от микрофона выводится в обычном режиме.
TALK OVER:
Сигнал от микрофона выводится; когда подключенный микрофон воспринимает
звук, начинает работать функция TALK OVER, при этом все сигналы, кроме
микрофонного, ослабляются на 20 дБ.
¶ Когда функция TALK OVER не используется, рекомендуется устанавливать

переключатель в положение [OFF] èëè [ON].

Секция управления канальными входами

9. Переключатель входов канала 1

CD/DIGITAL:
Используется для выбора CD входа (аналоговый сигнал линейного уровня) или
цифрового входа DIGITAL [Цифровой вход].
LINE:
Используется для выбора входа LINE [Линейный вход].

10. Переключатель входов каналов 2 – 4

CD/DIGITAL (канал 2):
Используется для выбора CD входа (аналоговый сигнал линейного уровня) или
цифрового входа DIGITAL.
LINE/DIGITAL (каналы 3 – 4):
Используется для выбора LINE входа (аналоговый сигнал линейного уровня) или
цифрового входа DIGITAL.
PHONO:
Используется для выбора входа PHONO (аналоговый вход для подключения
проигрывателя виниловых пластинок).

11. Регулятор TRIM [Подстройка]

Используется для подстройки уровня входного сигнала каждого канала (пределы
регулировки: от: –

∞ до +9 дБ, среднему положению соответствует уровень

около 0 дБ).

12. Канальный эквалайзер, регулятор высоких частот (HI)

Используется для настройки уровня высоких частот канала (диапазон
регулировки: от –26 дБ до +6 дБ).

13. Канальный эквалайзер, регулятор средних частот (MID)

Используется для настройки уровня средних частот канала (диапазон
регулировки: от –26 дБ до +6 дБ).

ЭЛЕМЕНТЫ ПУЛЬТА И ИХ ФУНКЦИИ
