7
ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЭФФЕКТОРОВ, ВЫХОДНЫЕ РАЗЪЕМЫ
Главный выход
Этот пульт имеет симметричный выход MASTER 1 (поддерживающий разъемы
XLR) и несимметричный выход MASTER 2 (поддерживающий разъемы RCA).
Используя переключатель MASTER ATT, отрегулируйте выходной уровень, чтобы
он соответствовал входной чувствительности используемого усилителя мощности.
Если переключатель STEREO/MONO на коммутационной панели установлен в
положение [MONO], то главный выход будет монофоническим сочетанием
каналов L+R.
Контрольный выход (в кабинку ди-джея)
Этот TRS выход использует разъемы Phone диаметром 6,3 мм. Уровень сигнала
выхода задается регулятором BOOTH MONITOR, независимо от настройки
уровня главного выхода.
Выходы на запись
Эти выходы предназначены для выполнения записи и являются RCA разъемами.
ПОДКЛЮЧЕНИЕ MIDI-КОМПОНЕНТОВ
Описание MIDI разъемов приводится на странице 20.

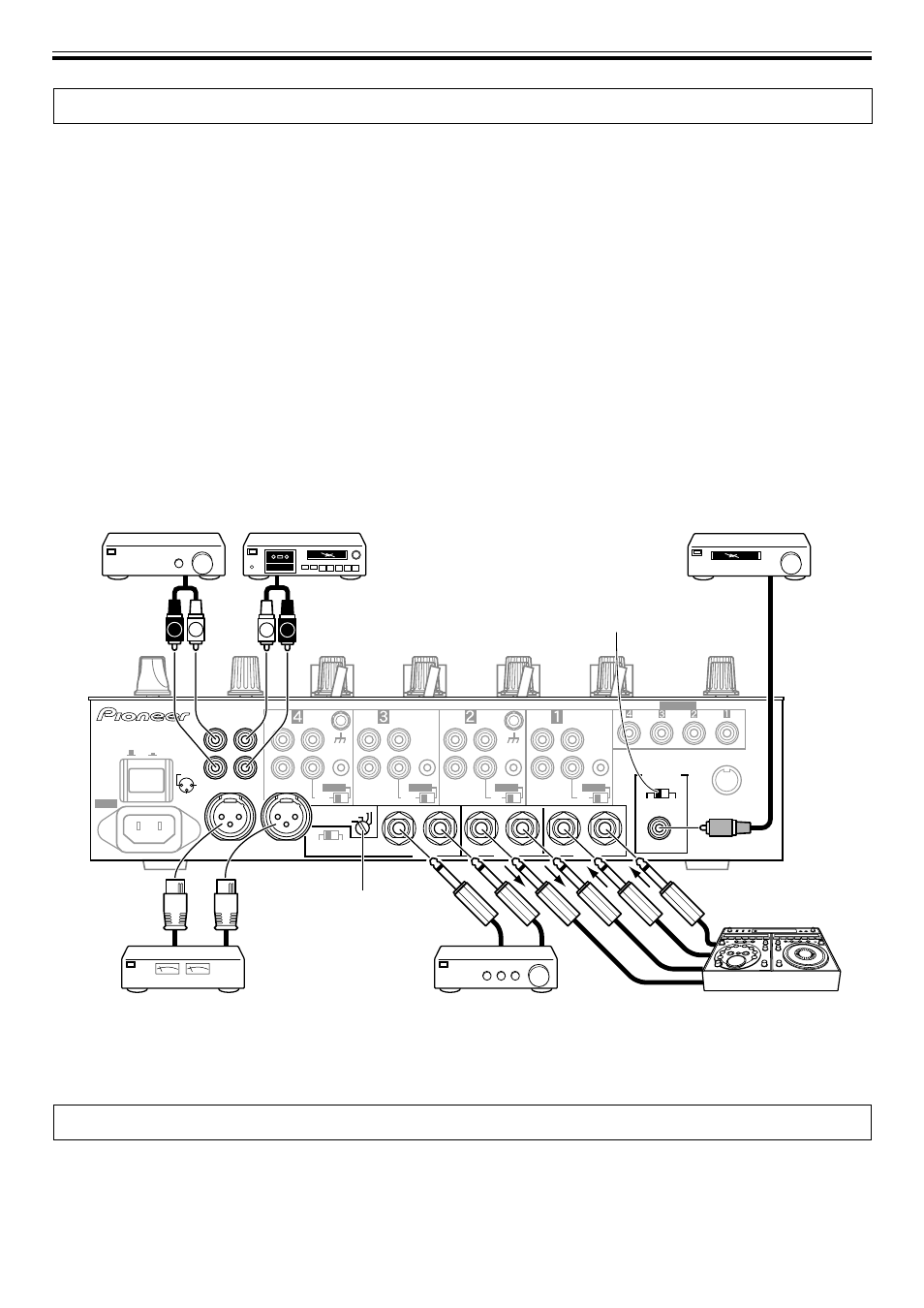

Усилитель мощности
(входные разъемы типа RCA)
Кассетная дека (записывающее
устройство с аналоговым входом)
Цифровой вход аудио/
видеоусилителя (записывающее
устройство с цифровым входом)
Внешний эффектор
Усилитель мощности
(входные разъемы типа XLR)
Переключатель MASTER ATT
Усилитель мощности
(для контрольных акустических
систем кабинки ди-джея)
Цифровой выход
Для этого цифрового коаксиального выхода используются разъемы RCA. Частоту
дискретизации можно установить равной 96 кГц (24 разряда) или 48 кГц (24
разряда), чтобы она соответствовала частоте подключенного устройства.
ч Выключите питание перед изменением положения этого переключателя.
Внешний эффектор
Используя кабель со штекерами Phone диаметром 6,3 мм, соедините разъемы
SEND DJ-микшера с входами эффектора.
Если эффектор имеет монофонические входы, то соединяйте только левый выход
(L) DJ-микшера. В этом случае на эффектор будет подаваться микшированный
аудиосигнал L+R. Аналогичным образом, используя кабель со штекерами Phone
диаметром 6,3 мм, соедините разъемы RETURN DJ-микшера с выходами
эффектора.
Если эффектор имеет только монофонический выход, то подключайте к DJ-только
левый выходной канал. Сигналы от эффектора будут поступать на левый и
правый каналы.
При использовании внешнего эффектора переключатель эффектов необходимо
установить в положение [SND/RTN].
Переключатель частоты дискретизации
ПОДКЛЮЧЕНИЕ ПУЛЬТА (ПОДКЛЮЧЕНИЕ ВНЕШНИХ ЭФФЕКТОРОВ, ВЫХОДНЫЕ РАЗЪЕМЫ/ПОДКЛЮЧЕНИЕ MIDI-КОМПОНЕНТОВ)
POWER
MASTER 2
REC
R
L
R
(TRS)
L
MASTER 1
L
R
PHONO
CONTROL
DIGITAL
MIC SIGNAL
CUT
ADD
SIGNAL GND
SIGNAL GND
LINE
DIGITAL
LINE
DIGITAL
CD
DIGITAL
CD
LINE
L
R
AC IN
OFF
ON
1GND
3COLD
MASTER ATT
2HOT
PHONO
CONTROL
BOOTH
R
L
(MONO)
SEND
R
L
(MONO)
RETURN
LINE
L
R
PHONO
CONTROL
CD
L
R
LINE
CONTROL
DIGITAL OUT
MIDI OUT
fs (Hz)
48 k
96 k
CD
L
R
-12dB
-6dB
-3dB
0dB
DIGITAL IN
L
R
L
R
