5) Кнопка EDIT/EXIT
Используется для переключения между режимами редактиро-
вания и воспроизведения.
6) Кнопка BANK SELECT
Используется для выбора банка.
7) Индикатор педали
Индикатор отображает состояние педали эффекта (включе-
на/выключена).
8) Светодиоды BANK/TUNER
Используется для индикации выбранного банка. Если процес-
сор находится в режиме тюнинга, светодиоды используются в
качестве индикаторов настройки.
9) Дисплей PROGRAM/NOTE
Отображает номер выбранной программы. Если обработка от-
ключена (режим bypass) или процессор находится в состоянии
мьютирования (режим mute), то на дисплей выводится имя ноты.
10) Кнопки PAGE [
!]/["]
В режиме редактирования или при включенном метрономе ис-
пользуются для выбора параметра, значение которого необхо-
димо модифицировать.
11) Кнопка ENTER
Используется в режиме редактирования для включения/отклю-
чения эффекта или для инициализации процесса сохранения
программы.

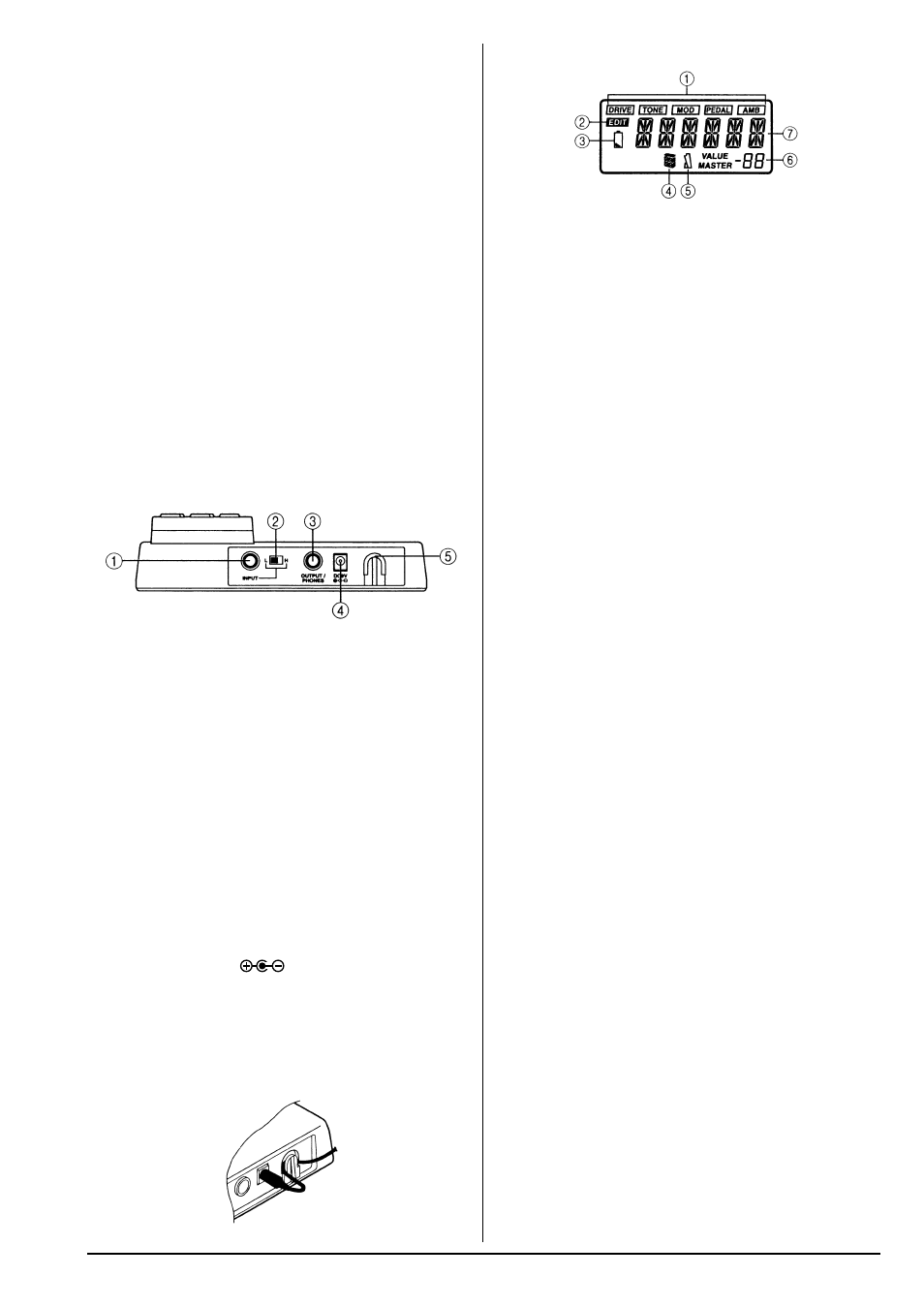

Задняя панель
1) Гнездо INPUT (вход)
Если используются батарейки, то это гнездо служит своеобраз-
ным переключателем — при его коммутации автоматически
включается питание прибора.
➠
Прежде чем включить или отключить питание процессора,
убедитесь в том, что регуляторы громкости скоммутированно-
го с ним оборудования выведены в минимум.
2) Переключатель чувствительности входа
Его необходимо устанавливать в зависимости от уровня сигна-
ла, подаваемого на вход процессора:
H: используется для высокоуровневого сигнала, ха-
рактерного для датчиков типа humbucker;
L: используется для низкоуровневого сигнала, харак-
терного для датчиков с одним сердечником.
3) Гнездо OUTPUT/PHONES (выход/наушники)
4) Разъем DC9V
Используется для коммутации сетевого адаптера (не входит в
комплект поставки), рассчитанного на постоянное выходное
напряжение 9 V (DC 9 V,
). Питание включается авто-
матически при коммутации блока питания с сетевой розеткой.
5) Ушко для закрепления кабеля
блока питания
В случае использования для питания прибора дополнительно
приобретенного адаптера, вставьте его кабель в ушко как это
указано на рисунке. Не допускайте значительных усилий при
вынимании кабеля из ушка.
Жидкокристаллический дисплей
1) Индикаторы эффектов (включен/выключен)
Индикаторы отображают активные (включенные) эффекты:
DRIVE (эффекты типа перегруза, дисторшна и т.п.), TONE (эква-
лайзер), MOD (модуляционные эффекты типа хоруса, флэнже-
ра и т.п.), PEDAL (определяет эффекты, управляемые от педали
громкости), AMB (эффекты пространственного типа, например,
реверберация).
2) Индикатор режима редактирования
3) Индикатор разряженных батареек
4) Индикатор состояния режима моделирования акусти-
ческих характеристик усилителя (включен/выключен)
5) Индикатор состояния режима метронома (включен/вы-
ключен)
6) Цифровое табло, отображающее значение параметра эф-
фекта или уровень выходного сигнала.
7) Поле, отображающее имя программы, тип эффекта и дру-
гую подобного рода информацию.
4. Коммутация
Прежде чем приступить к процессу коммутации, убедитесь, что
все приборы отключены, либо их регуляторы громкости выве-
дены в нулевые положения. Коммутационные кабели в ком-
плект поставки процессора не входят.
