Элементы и их назначение

4 (Е)

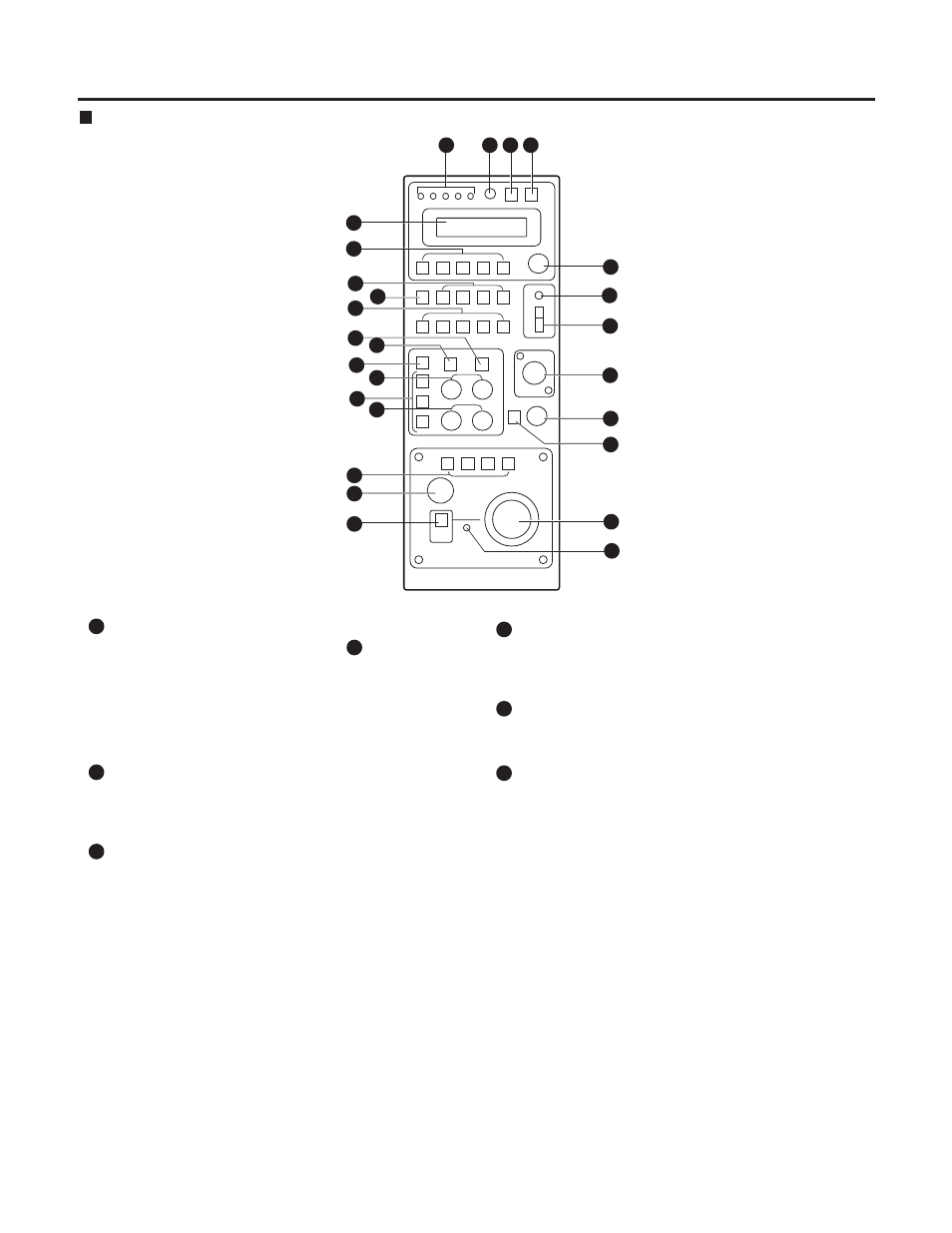

Передняя панель

10

9

8

7

6

5

4

3

2

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

1

26

1

Лампы TALLY [1] – [5]

При поступлении сигналов «TALLY» на разъемы ( ) «Тally/INCOM»
[1]– [5], расположенные на задней панели, загораются лампочки, номера
которых соответствуют этим разъемам. При поступлении сигналов «TALLY»
на разъемы [1] – [5] панели управления поворотно-наклонной головкой
также загораются лампочки, соответствующие этим разъемам, если
панель управления подключена к панели ДУ.

2

Регулятор «LCD CONTRAST» (КОНТРАСТНОСТЬ ЖК-ДИСПЛЕЯ)

Используйте данный регулятор для регулировки контрастности ЖК-дисп-
лея.

3

Кнопка «DATA SET» (УСТАНОВКА ДАННЫХ)

Для синхронизации установочных данных, сохраненных в выбранных
камерах, с данными, сохраненными в панели ДУ, или наоборот, нажмите
одновременно кнопку «DATA SET» (УСТАНОВКА ДАННЫХ) и (6) кнопки «CAM
CONTROL» (УПРАВЛЕНИЕ КАМЕРАМИ) [1] – [5].

• При использовании камер AW-E300, AW-E300A, AW-E600 или AW-E800A

данные, сохраненные в панели ДУ, переносятся на камеры.

При использовании камер AW-E350, AW-E650, AW-E655 или AW-E750

данные, сохраненные в камерах, переносятся на панель ДУ.

Перенос данных в среднем занимает две-три минуты.

• Нажмите эту кнопку при первом использовании панели ДУ или в случае

замены камеры.

4

Кнопка «MENU» (МЕНЮ)

При нажатии данной кнопки включается [ON] и выключается [OFF] УСТА-
НОВОЧНОЕ МЕНЮ.

5

ЖК-панель

На панель выводятся текущие настройки.

6

Кнопки «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРАМИ) [1] – [5]

При прямом подключении камер к панели ДУ загораются кнопочные
лампочки, соответствующие номерам выбранных кнопок, после чего
выбранными камерами можно управлять нажатием кнопок [1] – [5].

При подключении панели ДУ к панели управления поворотно-наклонной
головкой в рабочем режиме можно выбрать камеры, установленные на
наклонно-поворотной головке, подсоединенной к панели управления по-
воротно-наклонной головкой. Загораются кнопочные лампочки, соответс-
твующие выбранным номерам, после чего можно управлять выбранными
камерами.

При подключении панели ДУ к панели управления поворотно-наклонной
головкой функцию выбора камеры можно установить в значении “FROM
PAN/TILT CONTROL PANEL ONLY” (“Только с панели управления пово-
ротно-наклонной головкой”), “FROM ROP ONLY” (“Только с панели ДУ”)
или “ FROM BOTH” (“С обоих устройств”), в зависимости от настройки,
выбранной на панели управления поворотно-наклонной головкой. Более
подробную информацию можно найти в инструкции по эксплуатации
панели управления поворотно-наклонной головкой.

28
