Порядок эксплуатации

13 (Е)

Настройка фазы поднесущей

1

Для выбора первой камеры, которую Вы хотите настроить, нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ).

2

Нажмите кнопку «MENU» (МЕНЮ) и выведите установочное меню камеры на ЖК-дисплей.

3

Поверните кнопку «CONT» и выведите на дисплей меню [G/L SETTING] (УСТАНОВКА G/L).

4

Дважды нажмите на кнопку «CONT» и выведите на нижнюю строку ЖК-дисплея сообщение [SC COARSE] (ПРИБЛИЗИТЕЛЬНО). Теперь можно

выполнить приблизительную настройку фазы поднесущей. Для этого необходимо повернуть кнопку «CONT». После трехкратного нажатия на
кнопку «CONT» на ЖК-дисплее появляется [SC FINE] (ТОЧНО). Теперь вы можете выполнить точную настройку фазы частоты, поворачивая
кнопку «CONT».

5

Продолжайте настройку фазы [SC COARSE] и [SC FINE] до тех пор, пока фаза (цветовой) поднесущей видеосигнала на выходе не синхронизи-

руется с цветами программного выхода (выходной сигнал прерывистой цветовой полосы) видеосвитчера или другого контрольного устройства.
Использование векторскопа позволяет улучшить точность настройки цветовой фазы.

6

Нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ), чтобы выбрать следующую камеру, и выполните настройку фазы поднесущей

следующей камеры. Повторите эту процедуру для каждой подключенной камеры.

Регулировка видеопараметров камер

Данная регулировка выполняется, когда необходимо выровнять уровень черного («pedestal») нескольких камер.

1

Для выбора первой камеры, которую вы хотите настроить, нажмите кнопку «GAIN» [УСИЛЕНИЕ]

2

Установите диафрагму объектива в положение ручной настройки и остановите его работу.

3

Для настройки уровня черного («pedestal») и приведения его в соответствие с контрольным уровнем используйте осциллограф или отображение

формы видеосигнала. Воспользуйтесь общей кнопкой установки уровня черного («pedestal»).

4

Нажмите кнопку «CAM CONTROL» (УПРАВЛЕНИЕ КАМЕРОЙ), чтобы выбрать следующую камеру, и выполните настройку уровня черного следую-

щей камеры. Повторите эту процедуру для каждой подключенной камеры.

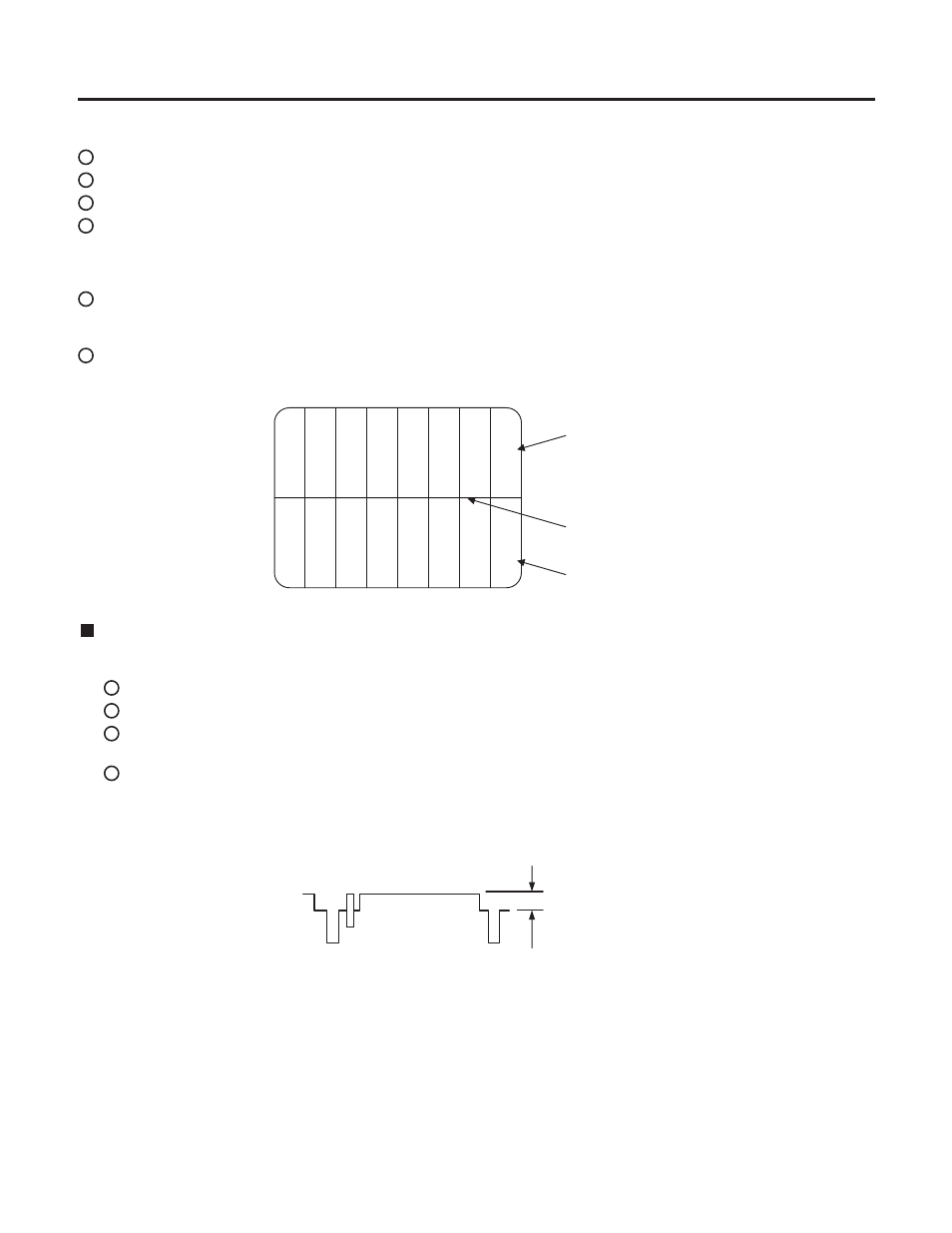

Белый

Желтый

Синий

Зеленый

Пурпурный

Красный

Синий

Черный

Цветовые полосы камеры

Прерывистая линия

Цветовые полосы
блока спецэффектов

Установите уровень черного («pedestal»)
в соответствии с контрольным уровнем.
