Примерная конфигурация системы

11 (Е)

В случае, когда расстояние между панелью ДУ и панелью управления поворотно-наклонной головкой

превышает 10 метров

Максимальное расстояние между панелью ДУ и панелью управления поворотно-наклонной головкой можно увеличить приблизительно до 1000 метров при
соблюдении следующего условия с использованием прилагающегося кабеля (см. нижеприведенные технические характеристики) и/или таких же кабелей
(приготовьте кабели нужной длины).

Менее 50 метров: используйте рекомендованный адаптер переменного тока для питания панели управления поворотно-наклонной головкой.

Более 50 метров: на панель ДУ и панель управления поворотно-наклонной головкой через адаптер переменного тока подается напряжение 12 В постоянного тока.
В этом случае отпадает необходимость в подключении входа +12 V IN.

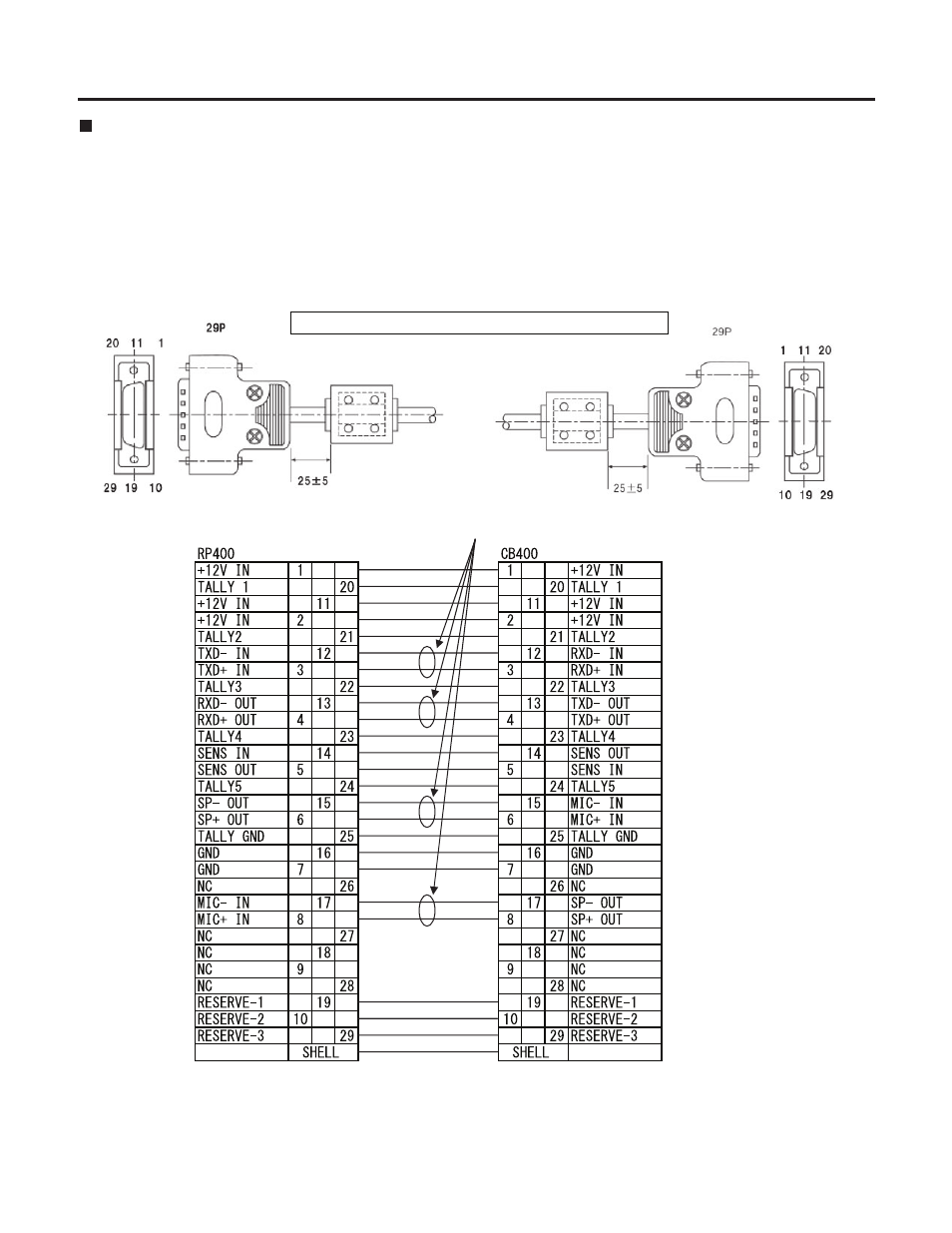

Технические характеристики поставляемого кабеля

Ферритовый сердечник

Ферритовый сердечник

Используйте кабель “витая пара”.

d

l

e

i

h

S

d

l

e

i

h

S

Используемый разъем
Japan Aviation Electronics Industry, Ltd.
Разъем: D02-29PF-N-F0
Контакт: D02-22-26P-PKG100
(Для AWG от 26 до 28)
Корпус: DA-C4-J10

Используемый разъем
Japan Aviation Electronics Industry, Ltd.
Разъем: D02-29SF-N-F0
Контакт: D02-22-26S-PKG100
(Для AWG от 26 до 28)
Корпус: DA-C4-J10
