26 electrolux

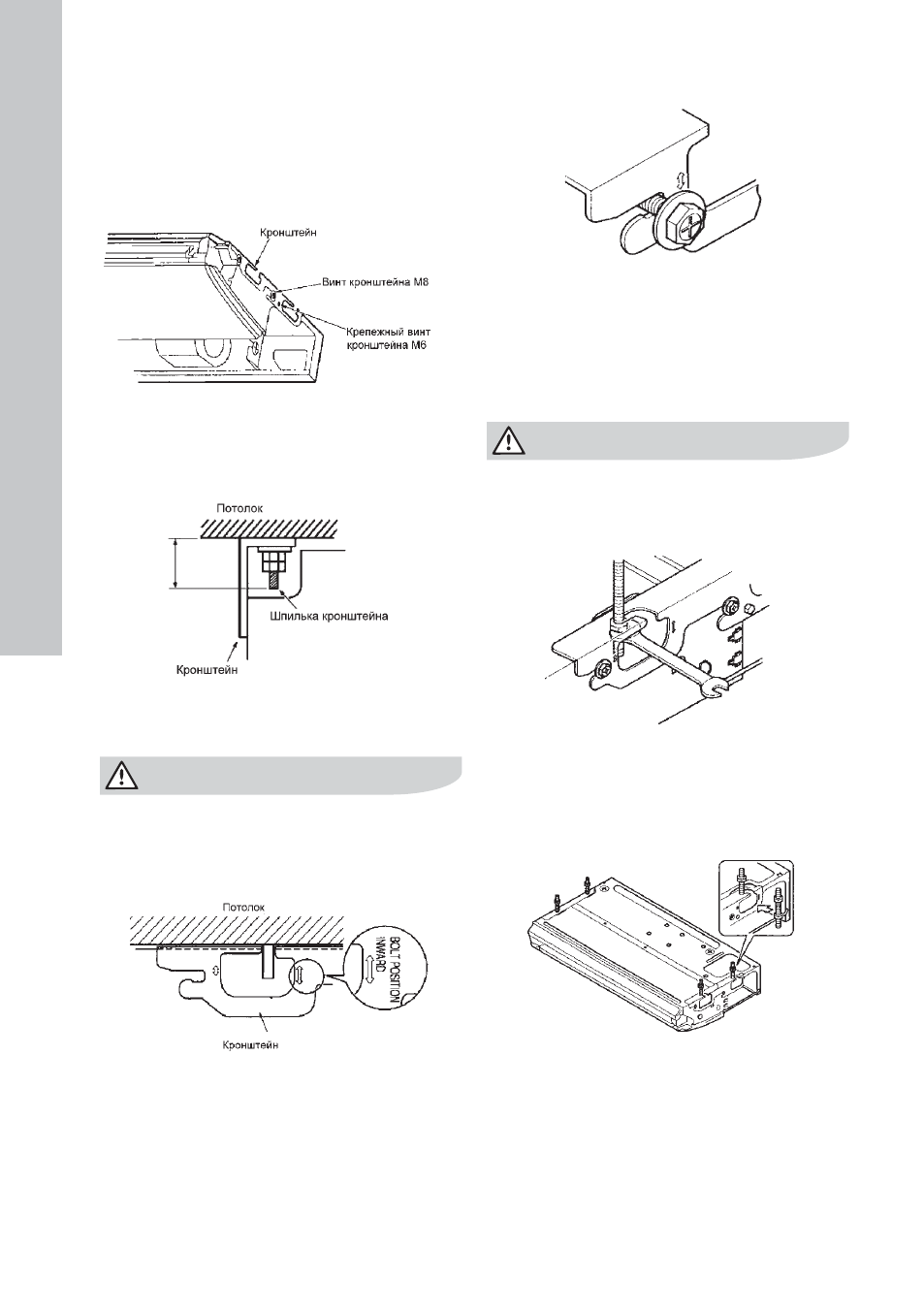

Отверните по два винта М8 подвесного кронш-
тейна с каждой стороны не более чем на 10 мм.
Удалите крепежные винты М6 подвесных крон-
штейнов сзади. Снимите кронштейны движени-
ем назад.
•
Монтаж шпильки кронштейна (используйте
шпильки М10).
Выставьте расстояние от агрегата до потол-
ка заранее.
3.
•
4. Зафиксируйте кронштейн на шпильке кронш-
тейна.
ОСТОРОЖНО!
Убедитесь, что край шпильки находится между
указанными стрелкой положениями. В противном
случае отрегулируйте шпильку.
5. Поднимите блок и подайте его вперед.
Затяните винты М8 кронштейнов.
Затяните фиксирующие винты М6 для предо-
твращения движений внутреннего блока.
Для лучшего отвода дренажа отрегулируйте
высоту с легким уклоном в сторону дренажно-
го патрубка.
ВНИМАНИЕ!
Высота регулируется поворотом гайки ключом.
Вставьте гаечный ключ в отверстие кронштейна.
6.
7.
8.
•
В случае подвешивания
Можно монтировать блок, не вынимая кронштейн
из блока.
При монтаже используйте только указанные при-
надлежности и детали.
