внутренние блоки мультизональных систем 19

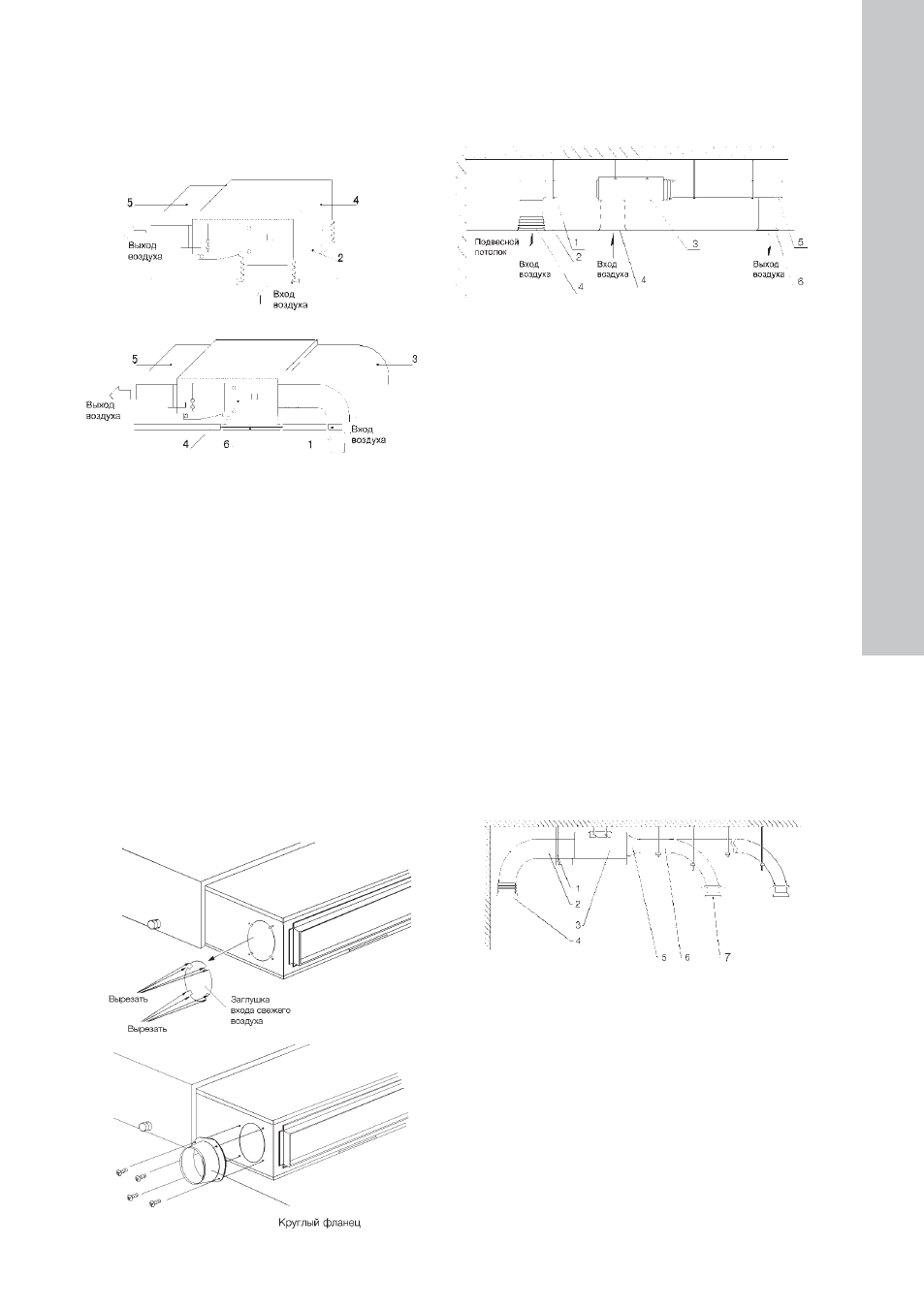

Примеры установки
Выбор воздуховода на входе 1.
1 — вход воздуха (с фильтром)
2 — брезентовый воздуховод
3 — воздуховод на входе
4 — внутренний блок
5 — воздуховод подачи
6 — смотровая решетка
Монтаж воздуховода свежего воздуха
Если требуется смонтировать воздуховод све-
жего воздуха, вырежьте заглушку. Если воз-
духовод не используется, закройте отверстие
вспененным материалом.
Смонтируйте круглый фланец для присоедине-
ния воздуховода.
Хорошо уплотните и теплоизолируйте воздухо-
вод и фланец.
Свежий воздух должен быть очищен фильтром.
2.
1)
2)
3)
4)
1 — подвес
2 — воздуховод на входе
3 — канальный внутренний блок
4 — воздуховод на входе
5 — отвод воздуховода подачи
6 — выход воздуха
На рисунке указана только схема монтажа возду-
ховода на входе воздуха. Верх воздуховода может
монтироваться на уровне заднего входа внутрен-
него блока. Круглый или прямоугольный воздухо-
вод подачи, соединяемый с выходом блока, должен
быть открыт хотя бы в одном месте. Для раздачи
воздуха по помещению круглый воздуховод может
разветвляться. Круглый воздуховод присоединяет-
ся через адаптер, размер которого соответствует
размеру выхода блока. После присоединения адап-
тера смонтируйте выходной круглый воздуховод,
длина которого до каждого конечного отверстия
не должна превышать 10 м. Круглые воздухово-
ды типоразмера 71 могут разветвляться на 3 воз-
духовода, больших размеров — на 4 воздуховода,
а меньших типоразмеров не разветвляются. Длина
адаптера 200 мм.
Монтаж воздуховода подачи воздуха 3.
1 — шпилька
2 — воздуховод на входе
3 — канальный внутренний блок
4 — забор воздуха
5 — адаптер
6 — воздуховод подачи
7 — раздача воздуха
