внутренние блоки мультизональных систем 23
Дренажный шланг

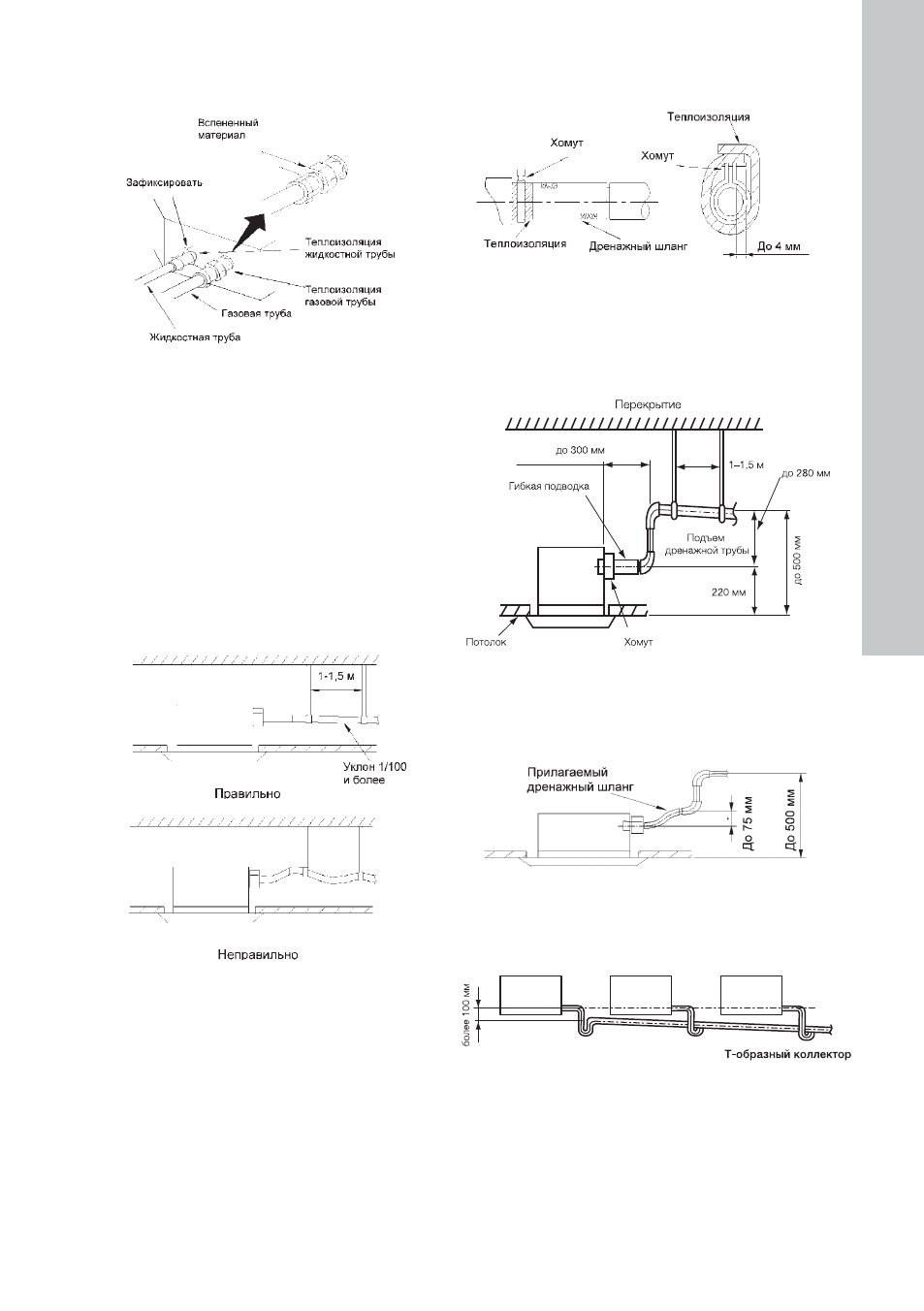

Монтаж дренажного шланга
Диаметр дренажного шланга должен быть не
меньше диаметра патрубка. (Наружный диа-
метр полиэтиленового патрубка 25 мм, тол-
щина стенок ≥1,5 мм)
Дренажный шланг должен быть коротким и
иметь уклон как минимум 1/100 для предо-
твращения завоздушивания.
Если нельзя обеспечить достаточный уклон,
шланг следует поднять.
Для предотвращения провисов расстояние
между точками крепления шланга должно
быть 1–1,5 м.
Для фиксации дренажного шланга исполь-
зуйте хомут. Оденьте шланг на патрубок и
затем затяните хомут.
Теплоизолируйте хомут дренажного шланга
большим куском вспененного материала.
Теплоизолируйте дренажный шланг.
1.
—
—
—
—
—
—
—
Высота подъема дренажного шланга должна
быть меньше 280 мм.
Подъем должен быть определенной конфи-
гурации и отстоять от блока не больше, чем
на 300 мм.
—
—
Подъем прилагаемого дренажного шланга
должен быть не более 75 мм, чтобы не было
чрезмерного напряжения.
—
Если соединяются вместе несколько дре-
нажных шлангов, пожалуйста, монтируйте их
следующим образом.
—
