6 7

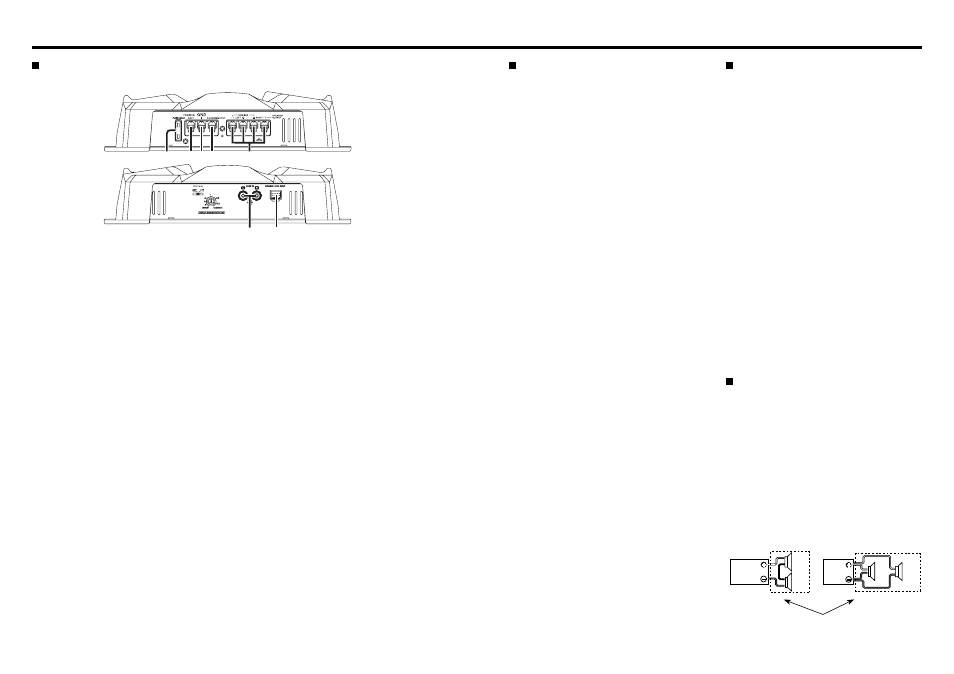

Подключение
(4) Предохранитель (25 А)
(5) Контакт подключения к аккумулятору
(6) Контакт заземления
(7) Гнездо управления питанием
Используется для включения/выключения усили-
теля.
(8) Выходные гнезда подключения акусти-
ческих систем
- Стереофоническое подключение:
Если Вы хотите использовать усилитель в качестве
стереофонического усилителя, применяйте сте-
реофоническое подключение. Акустические систе-
мы, которые могут быть подключены, должны иметь
сопротивление 2 Ом и более. Если подключено
несколько акустических систем, убеждайтесь в
том, что комбинированное сопротивление этих
акустических систем для каждого канала равно 2
Ом и более.
- Мостовое подключение
Если Вы хотите использовать усилитель в качестве
высокомощного монофонического усилителя, при-
меняйте мостовую схему подключения. (Выпол-
няйте подключения к гнездам левого (LEFT) (+) и
правого (R) (-) каналов SPEAKER OUTPUT). Под-
ключаемые акустические системы должны иметь
сопротивление 4 Ом и более. Если подключено
несколько акустических систем, убеждайтесь в
том, что комбинированное сопротивление этих
акустических систем для каждого канала равно 4
Ом и более.
ПРЕДУПРЕЖДЕНИЕ
Номинальная мощность звучания акустических
систем должна быть не больше максимальной
выходной мощности усилителя. В противном слу-
чае может возникнуть неисправность.
Гнезда подключения
(9) Линейные входы LINE IN
(10) Входные гнезда уровня акустических
систем
ЗАМЕЧАНИЕ
- Стандартная стереофоническая автомагнитола
должна быть рассчитана на максимальную выход-
ную мощность не более 40 Вт.
- Не подключайте кабели от выходов на акустичес-
кие системы (на усилителе мощности) к гнездам с
уровнем сигнала акустических систем данного уси-
лителя, т.к. это может привести к повреждению
усилителя.
- Не подключайте кабели и провода к входам RCA
и линейным выходам одновременно, т.к. это может
привести к повреждению усилителя.
- Подключайте провод управления мощностью к
источнику питания, который может быть включен/
выключен с помощью ключа зажигания (линия АСС).
При этом подключении включение/выключение
автомагнитолы может сопровождаться шумами.
40
4 5 6 7 8
9 0
Процедура установки
Т.к. доступно множество вариантов настройки па-
раметров и подключений в зависимости от приме-
нения усилителя, внимательно прочтите инструк-
цию по эксплуатации, чтобы выбрать правильный
способ подключения и настройки параметров.
1. Извлеките ключ из замка зажигания и отсоедини-
те отрицательную (-) клемму от аккумулятора (это
необходимо для того, чтобы избежать возникнове-
ния короткого замыкания).
2. Настройте усилитель на выбранный Вами режим
работы.
3. Подключите входные и выходные кабели.
4. Подключите кабели акустических систем.
5. Подключите кабель питания, провод управления
мощностью и провод заземления в этом порядке.
6. Установите усилитель в выбранном месте авто-
мобиля.
7. Подключите отрицательную (-) клемму усилите-
ля.
ПРЕДУПРЕЖДЕНИЕ
Чтобы предотвратить возникновение огня, вызван-
ного коротким замыканием в проводке, подключите
гибкую вставку или прерыватель вблизи положи-
тельной (+) клеммы автомобильного аккумулятора.
ПРЕДОСТЕРЕЖЕНИЕ
- Если звук не воспроизводится нормально, немед-
ленно выключите усилитель и проверьте подклю-
чение.
- Перед изменением положения любого переключа-
теля выключайте источник питания.
- Если перегорит предохранитель, проверьте про-
вода на наличие короткого замыкания, а затем
установите предохранитель с такими же парамет-
рами, что и у сгоревшего предохранителя.
- Убеждайтесь в том, что неподключенные кабели
и неиспользуемые гнезда не соприкасаются с кор-
пусом автомобиля. Не снимайте защитные колпач-
ки с неподключенных кабелей или гнезд, чтобы
предотвратить возникновение короткого замыка-
ния.
- Подключайте провода акустических систем к
соответствующим гнездам по отдельности. Под-
ключение отрицательного (-) провода акустической
системы или провода заземления акустической
системы к металлическому корпусу автомобиля
может вызвать сбой в работе усилителя.
- После установки убедитесь в работоспособности
стоп-сигналов, сигналов поворота и стеклоочисти-
телей.
Проводка для подключения усилителя
- Если во время работы двигателя в акустических
системах слышен шум, к каждому проводу подклю-
чения к аккумулятору подсоедините линейный
фильтр защиты от помех (приобретается дополни-
тельно).
- Используя гроверы, не допускайте прямого кон-
такта провода с краем металлической пластинки.
- Подключайте провод заземления к металлической
части кузова автомобиля, который действует в
качестве электрического проводника на отрица-
тельную (-) клемму аккумулятора. Не включайте
питание усилителя, пока не будет подключен про-
вод заземления.
- Устанавливайте защитный предохранитель в про-
вод аккумулятора, как можно ближе к аккумулято-
ру. Защитный предохранитель должен быть рас-
считан на такой же ток, что и предохранитель
усилителя.
- Для подключения к аккумулятору и заземлению
используйте автомобильные (огнестойкие) прово-
да, рассчитанные на ток больший, чем ток, на
который рассчитан предохранитель. Используйте
сетевой провод сечением 5 кв.мм (AWG10) или
более.
- Если Вы планируете использовать больше одного
усилителя мощности, используйте провода подачи
питания и защитные предохранители, рассчитан-
ные на большее значение тока, чем максимальный
ток каждого усилителя.
Выбор акустических систем
- Номинальная входная мощность акустических
систем, которые Вы хотите подключить к усилите-
лю, должна быть больше максимальной выходной
мощности (в Ваттах) усилителя. Использование
акустических систем, рассчитанных на меньшую
выходную мощность, может привести к поврежде-
нию этих акустических систем.
- Сопротивление акустических систем, которые Вы
хотите подключить должно быть 2 Ом и выше (для
стереофонического подключения) или 4 Ом и выше
(для мостового подключения). Если Вы планируете
использовать несколько пар акустических систем,
подсчитайте суммарное сопротивление акустичес-
ких систем, а затем подключите подходящие акус-
тические системы к усилителю.
2 Ω 8 Ω
4 Ω
4 Ω 4 Ω
4 Ω
Суммарное сопротивление
