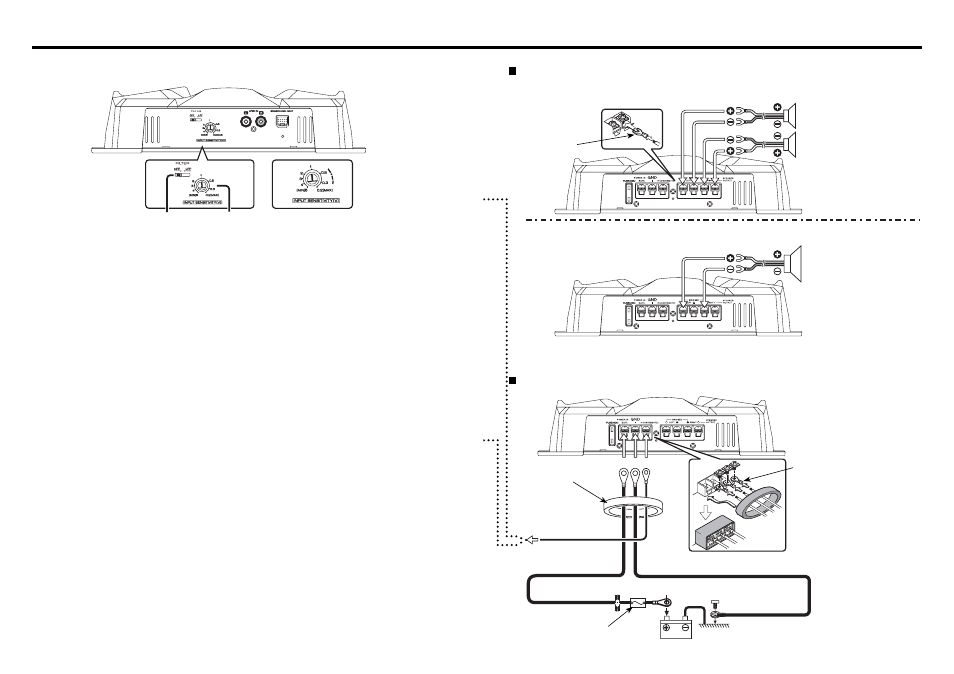

Органы управления/индикатор
Подключение кабелей акустических систем
* Приобретаемые в магазинах принадлежности
(Мостовое подключение)
(Стереофоническое подключение)
Подключение провода питания
(W)
30
40
20
10
1 2
2
(1) Переключатель FILTER
Этот переключатель позволяет применить фильт-
рацию сигналов, поступающих на выходы на аку-
стические системы.
- Положение OFF (ВЫКЛ.):
Весь частотный диапазон воспроизводится без
фильтрации.
- Положение LPF (низкочастотный фильтр):
Будут воспроизводиться только частоты 80 Гц и
ниже (частоты выше 80 Гц отсекаются).
Выход на акустические системы переключается в
монофонический режим (L+R) и включается функ-
ция усиления низких частот.
(2) Регулятор чувствительности входа
INPUT SENSITIVITY
Устанавливайте этот регулятор в соответствии с
выходным уровнем сигнала предварительного уси-
лителя центрального устройства, подключенного к
усилителю, или с максимальным выходным уров-
нем автомобильной стереосистемы KENWOOD.
Используйте рисунок, приведенный справа, в ка-
честве подсказки.
ЗАМЕЧАНИЕ
Выходной уровень предварительного усилителя
или максимальный выходной уровень головного
устройства приведены в разделе «Технические
характеристики» инструкции по эксплуатации го-
ловного устройства.
(3) Сетевой индикатор
Когда включено питание усилителя, светится сете-
вой индикатор.
Если сетевой индикатор не светится, когда включе-
но питание, это может быть связано со срабатыва-
нием функции защиты. Проверьте признаки возник-
новения неисправностей.
Клемма
подключения*
Левая акустическая система
Правая акустическая система
Акустическая система
(мостовое подключение)
Фиксатор проводов
Провод управления
питанием
Провод подключения
к аккумулятору* Провод заземления*
Клемма подключения*
Защитный предохранитель*
Аккумулятор
