8 5
Схемы соединений
3
0
9
Функция защиты срабатывает в следую-
щих ситуациях:
Этот усилитель снабжен функцией защиты для
защиты усилителя и акустических систем от про-
блем и неисправностей, которые могут возникнуть.
Когда срабатывает функция защиты, сетевой инди-
катор гаснет и усилитель прекращает работу.
- Если возникло короткое замыкание провода аку-
стических систем.
- Если выход на акустические системы контактиру-
ет с заземлением.
- Если возник сбой в работе усилителя и сигнал
постоянного тока (DC) был направлен на акусти-
ческие системы.
- Если внутренняя температура усилителя слишком
высока и усилитель не может продолжать нормаль-
ную работу.
- Если провод заземления головного устройства
(магнитолы, CD-ресивера и т.д.) или этого усили-
теля не подключен к металлической части, являю-
щейся проводником на отрицательную (-) клемму
аккумулятора.

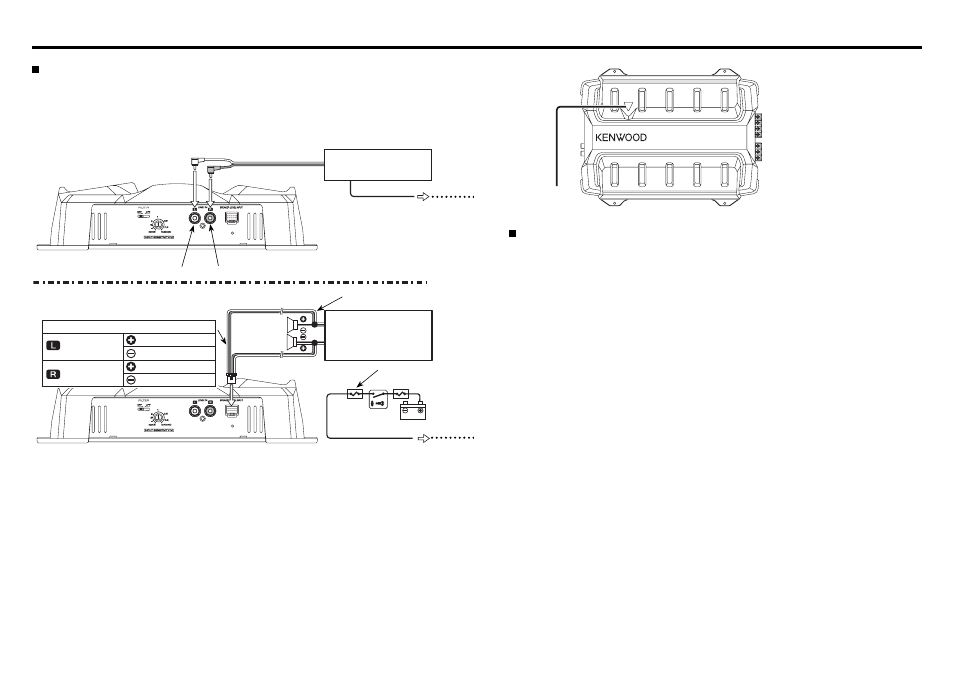

Подключение к входам типа RCA или входам с уровнем сигнала акустических систем
(Подключение к входам типа RCA)
Кабель RCA*
ГОЛОВНОЕ УСТРОЙСТВО
(CD-ресивер и т.д.)
Провод управления пи-
танием (синий/белый)
Вход левого канала Вход правого канала
(Подключение к гнездам с уровнем
сигнала акустических систем)
Цвет кабеля на разъеме
Левый канал
Правый
канал
Белый
Белый/черный
Серый
Серый/черный
Вход с уровнем сигнала
акустических систем
ФИРМЕННАЯ
АВТОМАГНИТОЛА
(Головное устройство без
линейного выхода и т.д.)
Блок предохранителей автомобиля
Аккумулятор
АСС
