Узлы и детали машины и их функции 9
Узлы и детали машины и их функции
Ниже приведены наименования различных узлов и деталей швейной машины и описаны их функции.
Перед началом эксплуатации машины внимательно прочтите эти описания.

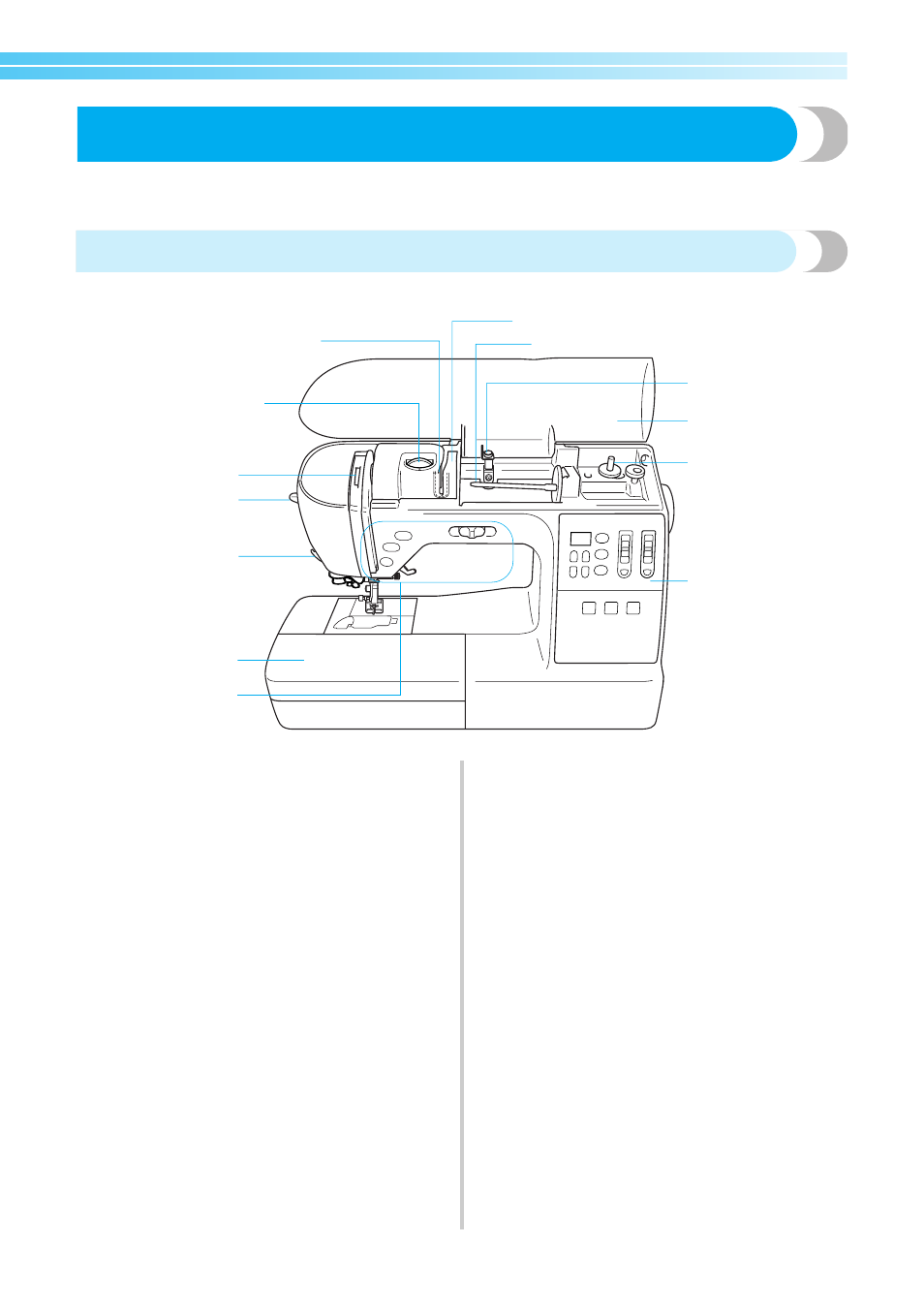

Вид спереди
1
Нитенаправляющая пластина
Проведите нить под нитенаправляющей
пластиной.
2
Крышка нитенаправителя
При заправке верхней нити заведите нить за
крышку нитенаправителя.
3
Стержень для установки катушки
Этот стержень предназначен для установки
катушки с нитью.
4
Нитенаправитель для намотки шпульки и
натяжной диск
При намотке нити на шпульку проведите нить под
этим нитенаправителем и вокруг натяжного диска.
5
Верхняя крышка
Откройте верхнюю крышку, чтобы установить
катушку с нитью на стержень.
6
Устройство намотки шпульки
Служит для намотки нити на шпульку.
7
Панель управления
Используется для выбора строчки и различных
функций (с. 12).
8
Кнопки управления и регулятор скорости шитья
Эти кнопки и ползунковый регулятор используются
для управления швейной машиной (с. 11).
9
Плоская платформа с отделением для
принадлежностей
В отделении для принадлежностей плоской
платформы храните прижимные лапки и шпульки.
При обработке трубчатых деталей снимайте эту
платформу.
0
Устройство для обрезки нити
Для обрезки пропустите нить через это устройство.
A
Рычажок нитевдевателя
Нитевдеватель служит для заправки нити в иглу.
B
Окно проверки положения рычага
нитепритягивателя
Посмотрите в это окно для проверки положения
рычага нитепритягивателя.
C
Регулятор натяжения нити
Служит для изменения натяжения верхней нити.
