Уход и техническое обслуживание 101
4
5

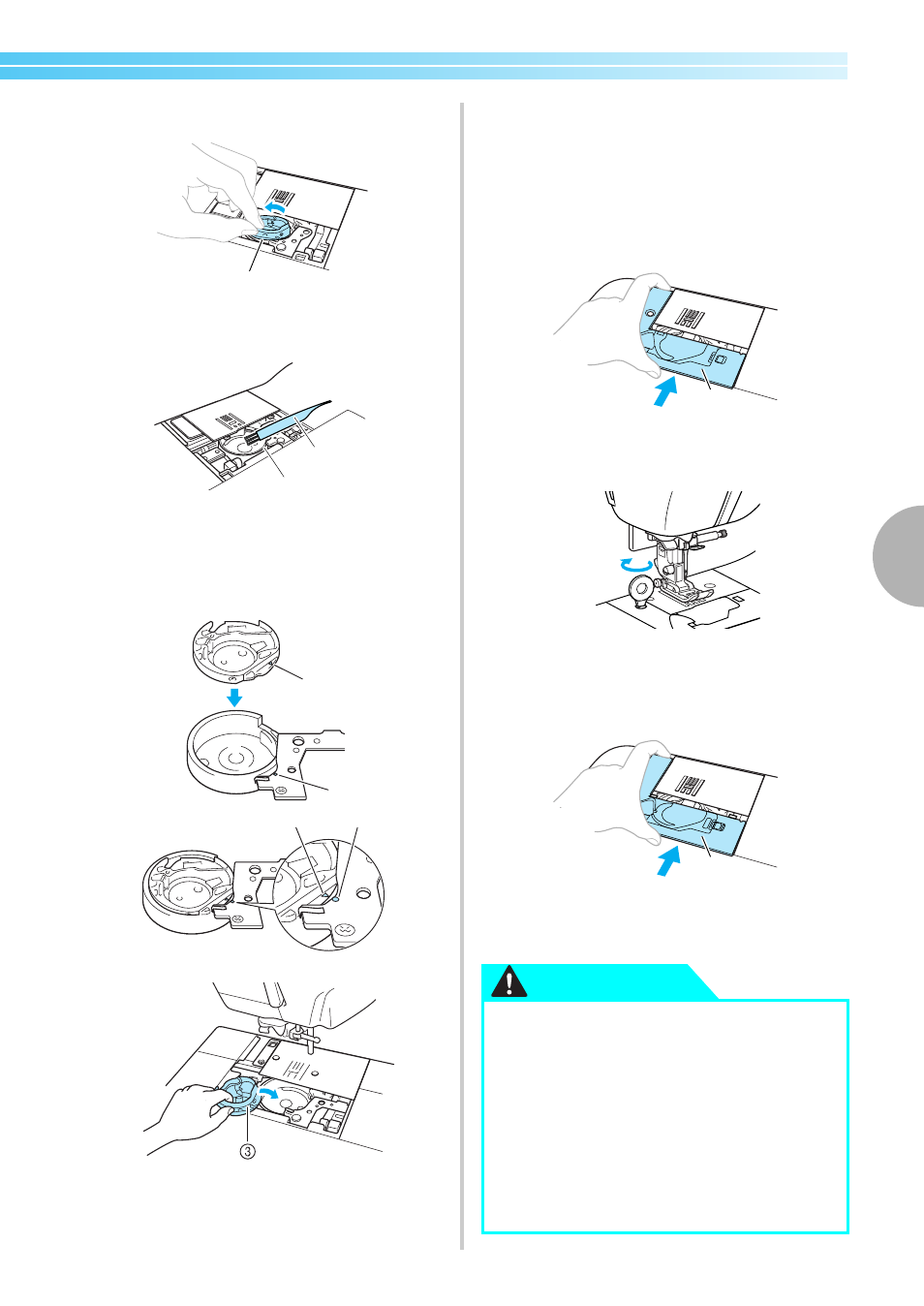

Снимите шпульный колпачок.
Возьмитесь за шпульный колпачок и выньте его.
1
Шпульный колпачок
6
С помощью щеточки или пылесоса удалите
обрывки нити и пыль из челнока и вокруг него.
1
Щеточка для очистки
2
Челнок
• Не смазывайте маслом шпульный колпачок.
7
Вставьте шпульный колпачок так,
чтобы метка S на шпульном колпачке
совпала с меткой z на машине.
* Совместите метки S и z.
1
Метка
S
2
Метка
z
3
Шпульный колпачок
* Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
8
Установите крышку игольной пластины.
На разных моделях эта крышка
устанавливается по-разному.
■ Если крышка игольной пластины
крепится винтом
1
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
1
Крышка игольной пластины
2
Дискообразной отверткой затяните
винт на крышке игольной пластины.
■ Если крышка игольной пластины не
крепится винтом
1
Вставьте крышку игольной пластины в
предназначенные для нее пазы на игольной
пластине и задвиньте крышку на место.
1
Крышка игольной пластины
9
Установите на место плоскую
платформу.
1
a
b
a
b
b
a
●
Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XC3153-321) можно
приобрести в ближайшем
авторизованном сервисном центре.
●
Убедитесь в правильной установке
шпульного колпачка. В противном
случае возможна поломка иглы.
a
a
ОСТОРОЖНО!
