Поиск и устранение неисправностей 107
4
0

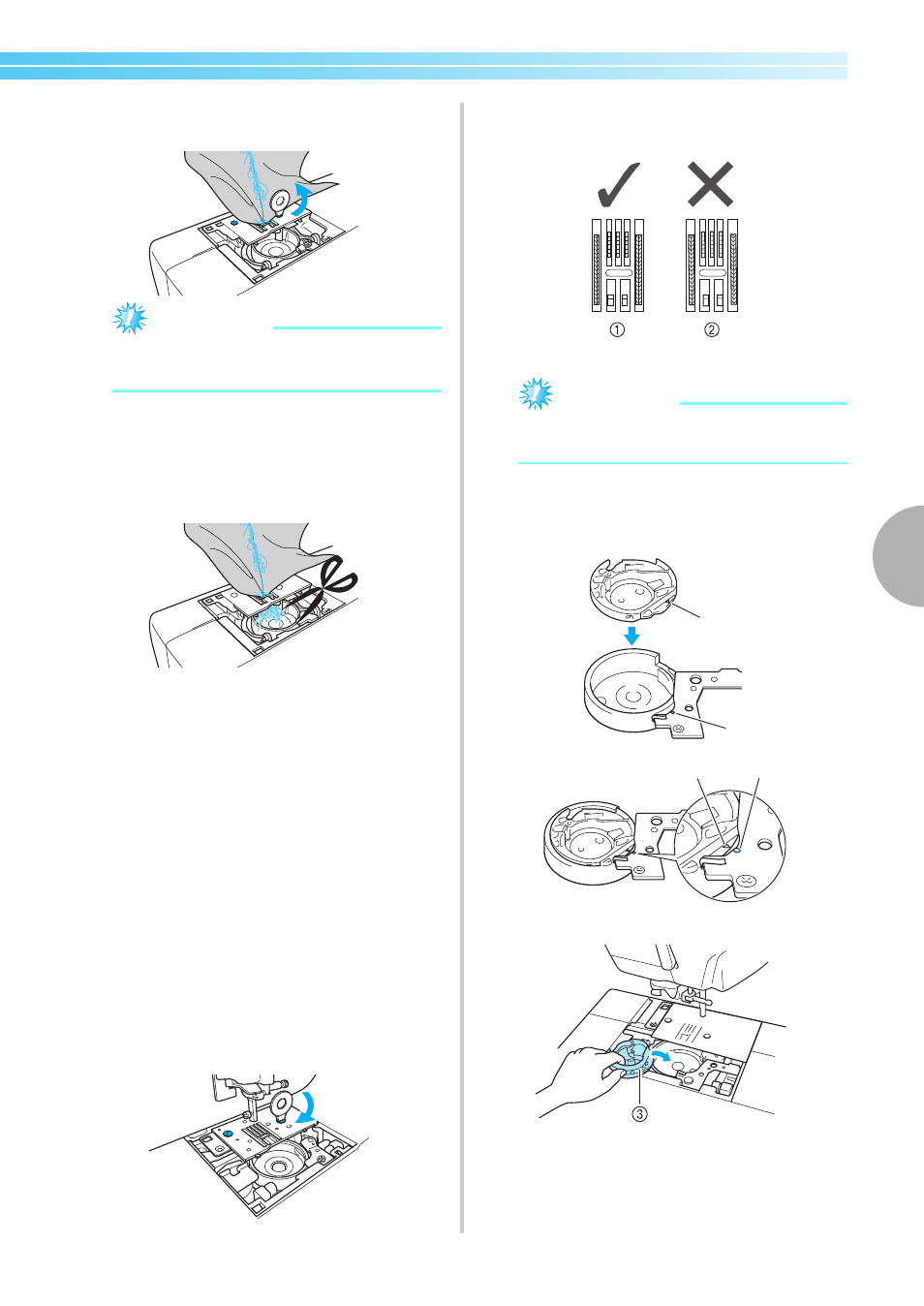

Прилагаемой дискообразной отверткой
ослабьте два винта игольной пластины.
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
a
Немного приподнимите игольную
пластину, обрежьте все запутавшиеся
нити и затем снимите игольную пластину.
Уберите материал и нити с игольной
пластины.
Если материал не удается убрать даже
после выполнения этих действий,
обратитесь в ближайший авторизованный
сервисный центр.
b
Уберите все куски нитей, оставшиеся в
челноке и вокруг гребенок транспортера.
c
Поверните маховик, чтобы поднять
гребенки транспортера.
d
Совместите два отверстия для винтов
на игольной пластине с двумя
отверстиями на монтажном основании
игольной пластины и установите
игольную пластину на машину.
e
Несильно вручную заверните винт на
правой стороне игольной пластины. Затем
дискообразной отверткой надежно
затяните винт на левой стороне. Затем
надежно затяните винт на правой стороне.
Поверните маховик и проверьте, что гребенки
транспортера двигаются плавно и не касаются
краев вырезов на игольной пластине.
1
Правильное положение гребенок транспортера
2
Неправильное положение гребенок транспортера
Примечание
● Будьте внимательны и не уроните
вынутые винты в машину.
f
Вставьте шпульный колпачок так,
чтобы метка S на шпульном колпачке
совпала с меткой z на машине.
• Совместите метки S и z.
1
Метка S
2
Метка z
3
Шпульный колпачок
• Перед установкой шпульного колпачка
убедитесь, что указанные метки совпали.
