9
MONITOR
OUT
AV1
IN
COMPONENT
COMPONENT
S VIDEO
MONO
VIDEO
P
B
L
Y
Y
R
P
R
P
B
P
R
AUDIO
MONO
MONO
AV2 IN
AV4 IN
ANT INPUT
ANT OUTPUT
Подсоединение кабелей

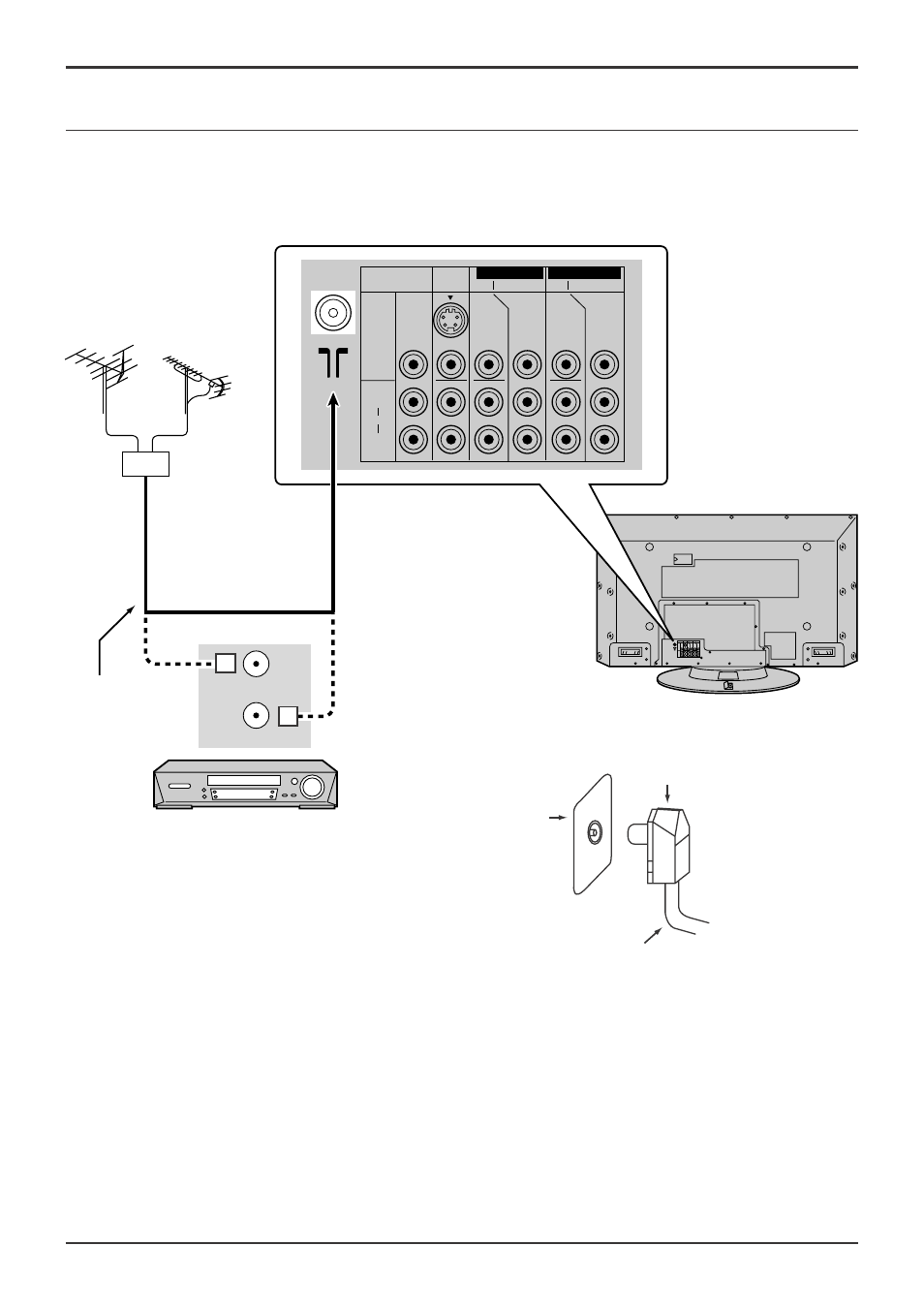

Подсоединение антенны
Примечания:
(1) Чтобы получить оптимальное качество изображения и звука, требуются антенна, правильный кабель (коаксиальный
75 Ом) и правильный штекер для разъема.
(2) Если используется совместная антенная система, то Вам может понадобиться правильный соединительный кабель и
штекер между настенным антенным разъемом и Вашим телевизионным приемником.
(3) Ваш местный Центр по телевизионному обслуживанию или Ваш Дилер могут помочь Вам получить правильную
антенную систему для Вашей конкретной области и необходимые принадлежности.
(4) Все вопросы, связанные с установкой антенны, модернизацией существующих систем или необходимых
принадлежностей, и соответствующих расходов, являются ответственностью Покупателя, т.е. Вашей
ответственностью.
Для правильного приема каналов VHF/UHF, требуется внешняя антенна. Для наилучшего приема рекомендуется наружная
антенна.
Антенна VHF
Антенна UHF
Преобразователь
частоты
Коаксиальный
кабель 75 Ом
ВКМ
ИЛИ
Коаксиальный штекер антенны
Входной
разъем RF
Коаксиальный кабель 75 Ом
