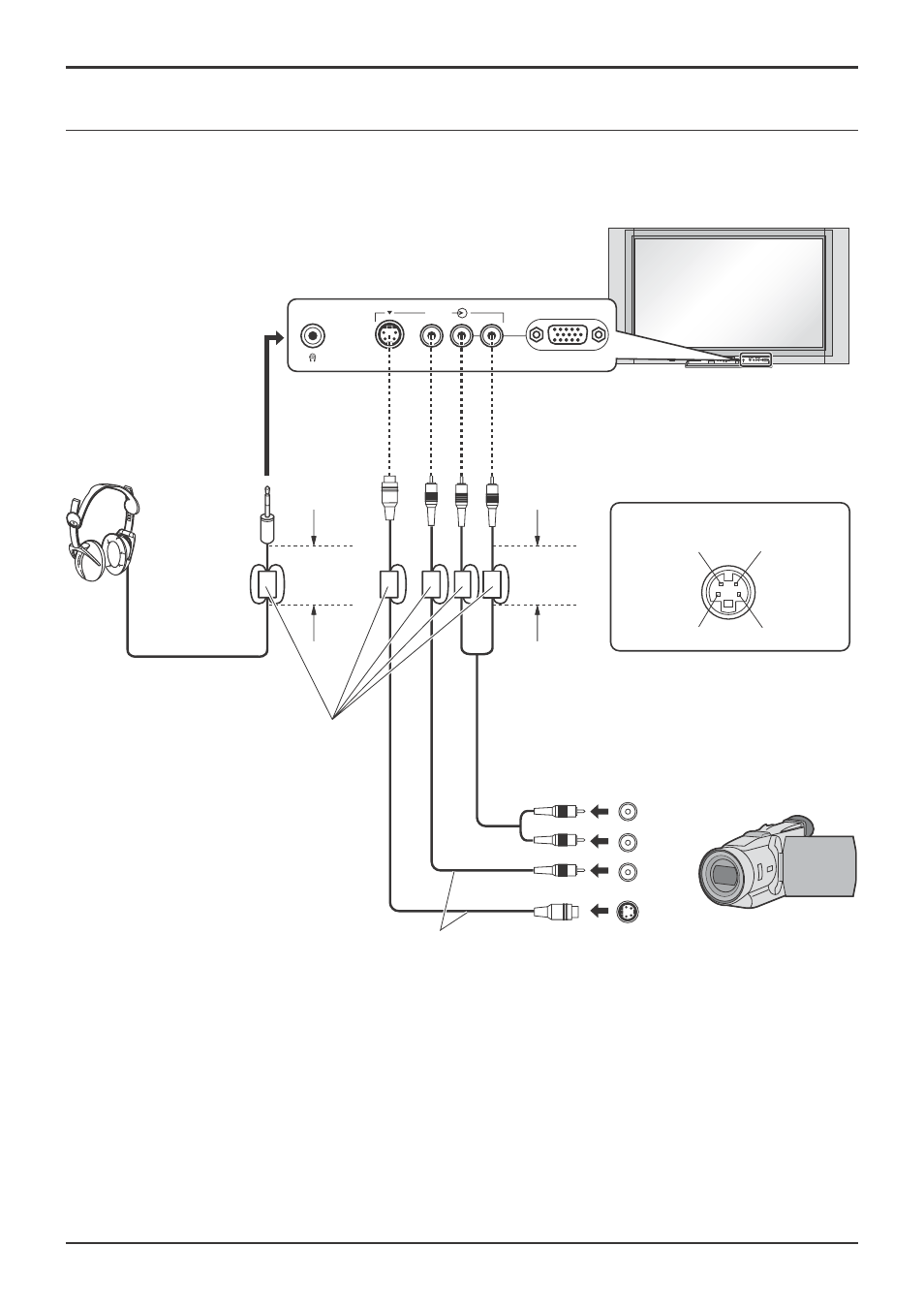

Подсоединение кабелей
S VIDEO R - STANDBY
G - POWER ON STR F TV/AV
AV3
VIDEO L R / /
S VIDEO
AV3
VIDEO PC L R
VIDEO
OUT
S VIDEO
OUT
AUDIO
OUT
R
L
Подсоединение наушников/разъемов AV3
Примечания:
• Измените входной сигнал, чтобы использовать цветные кнопки на пульте дистанционного управления. (см. стр. 17)
• Уровень громкости головных телефонов может быть подрегулирован с помощью выбора пункта “Громк. наушников” из
Меню звука.
• Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
Видеокамера использует разъем AV3
на передней панели телевизора.
(Дополнительный)
(Не поставляется)
(Штекер 3,5 мм)
Меньше
10 см
Ферритовый сердечник
(маленького размера)
(поставляется)
Меньше
10 см
Подсоедините разъем S-VIDEO или VIDEO
Видеокамера
4-штырьковое гнездо AV3 S VIDEO
Вход цветности
Заземление
цветности
Заземление яркости
Вход яркости
