12

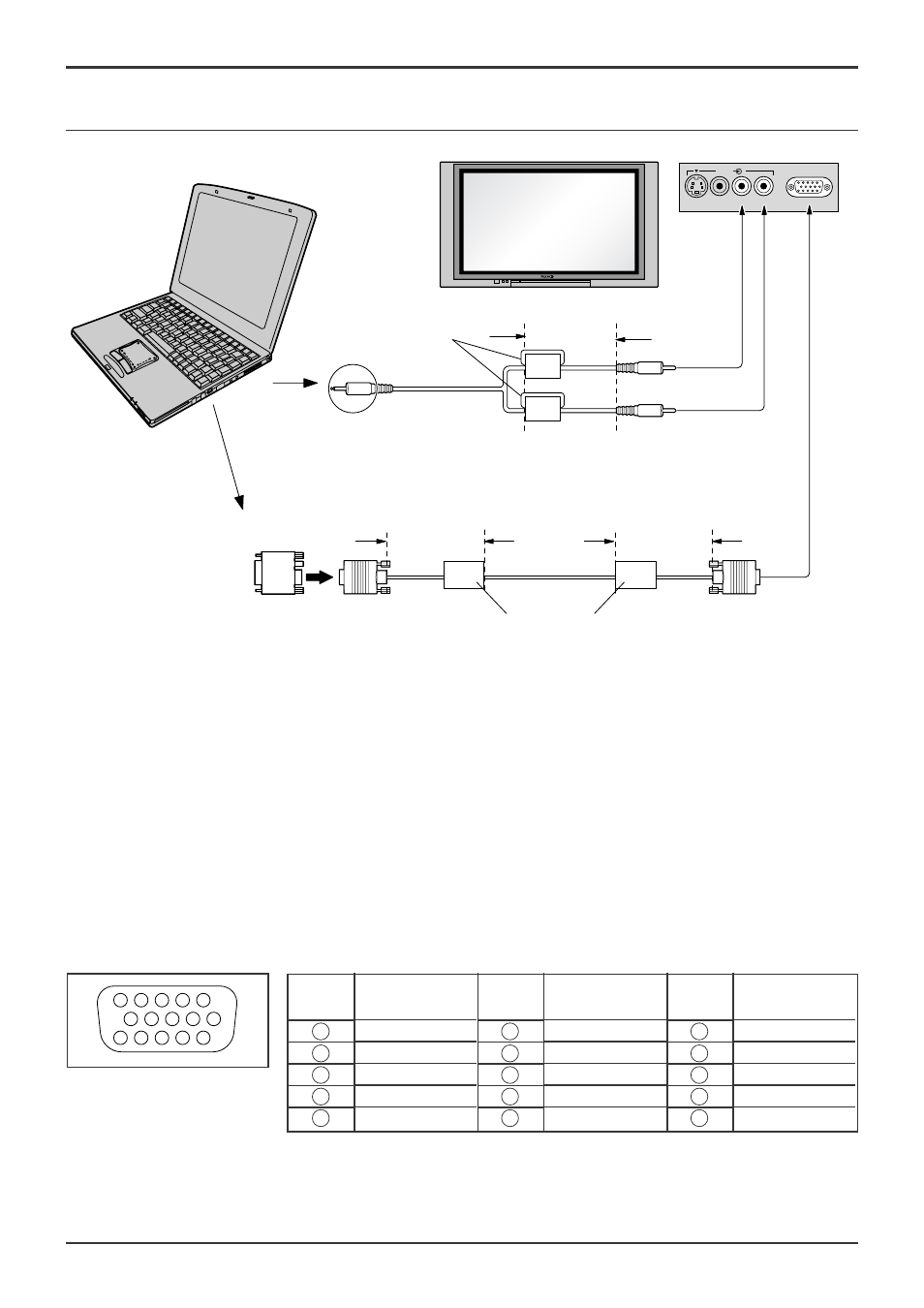

Подсоединение кабелей
Подсоединение разъемов входа с ПК
S VIDEO VIDEO
AV 3
L R PC
RGB
D-sub 15p
Примечания:
(1) Компьютерные сигналы, которые можно вводить, – это сигналы с частотой горизонтальной развертки от 15 до 110 кГц
и частотой вертикальной развертки от 48 до 120 Гц. (Однако изображение не будет правильно отображаться, если в
сигнале более 1200 строк.)
(2) Максимальное разрешение дисплея составляет 640 × 480 точек, когда формат экрана установлен в “4:3”, и 852 × 480
точек, когда формат экрана установлен в “16:9”. Если разрешение дисплея превышает эти максимальные значения,
он может не отображать детали с достаточной четкостью.
(3) Некоторые модели ПК не могут быть подключены к телевизору.
(4) При использовании компьютеров с разъемом D-sub 15P, совместимым с ОС DOS/V, использование адаптера
необязательно.
(5) Компьютер, показанный на иллюстрации, приведен только с целью примера.
(6) Изображенное дополнительное оборудование и кабели не поставляются с этим телевизором.
(7) Не устанавливайте частоту горизонтальной и вертикальной развертки сигнала ПК выше или ниже указанного диапазона
частот.
(8) Звук режима ПК комбинируется с аудио сигналом AV3.
Названия сигналов для разъема D-sub 15P
Расположение штекеров
для разъема входа с ПК
Номер
штекера
1
2
3
4
5
Номер
штекера
6
7
8
9
10
Номер
штекера
11
12
13
14
15
Название сигнала
R
G
B
NC (не подсоединен)
GND (Заземление)
Название сигнала
GND (Заземление)
GND (Заземление)
GND (Заземление)
NC (не подсоединен)
GND (Заземление)
Название сигнала
NC (не подсоединен)
NC
HD/SYNC
VD
NC
1
6 7 8
3
9
4 5
10
15 14 13 12 11
2
КОМПЬЮТЕР
Ферритовый сердечник
(маленького размера)
(поставляется)
Аудио
Меньше 10 см
Стерео штекер
Подсоедините кабель, который соответствует
выходному аудио разъему компьютера.
Преобразовательный адаптер
(если необходимо)
Меньше 10 см Меньше 10 см
Ферритовый сердечник
(большого размера)
(поставляется)
Кабель ПК
