Подключение к разъему видео/aудио выхода ( t ) – Инструкция по эксплуатации Sony KV-AZ21
Страница 32
9
Sony KV-AZ21M91 Group P7 (GB
,RU
)_2-649-680-11 (3)
Видеомагнитофон
Аудиосистема
Задняя панель ТВ

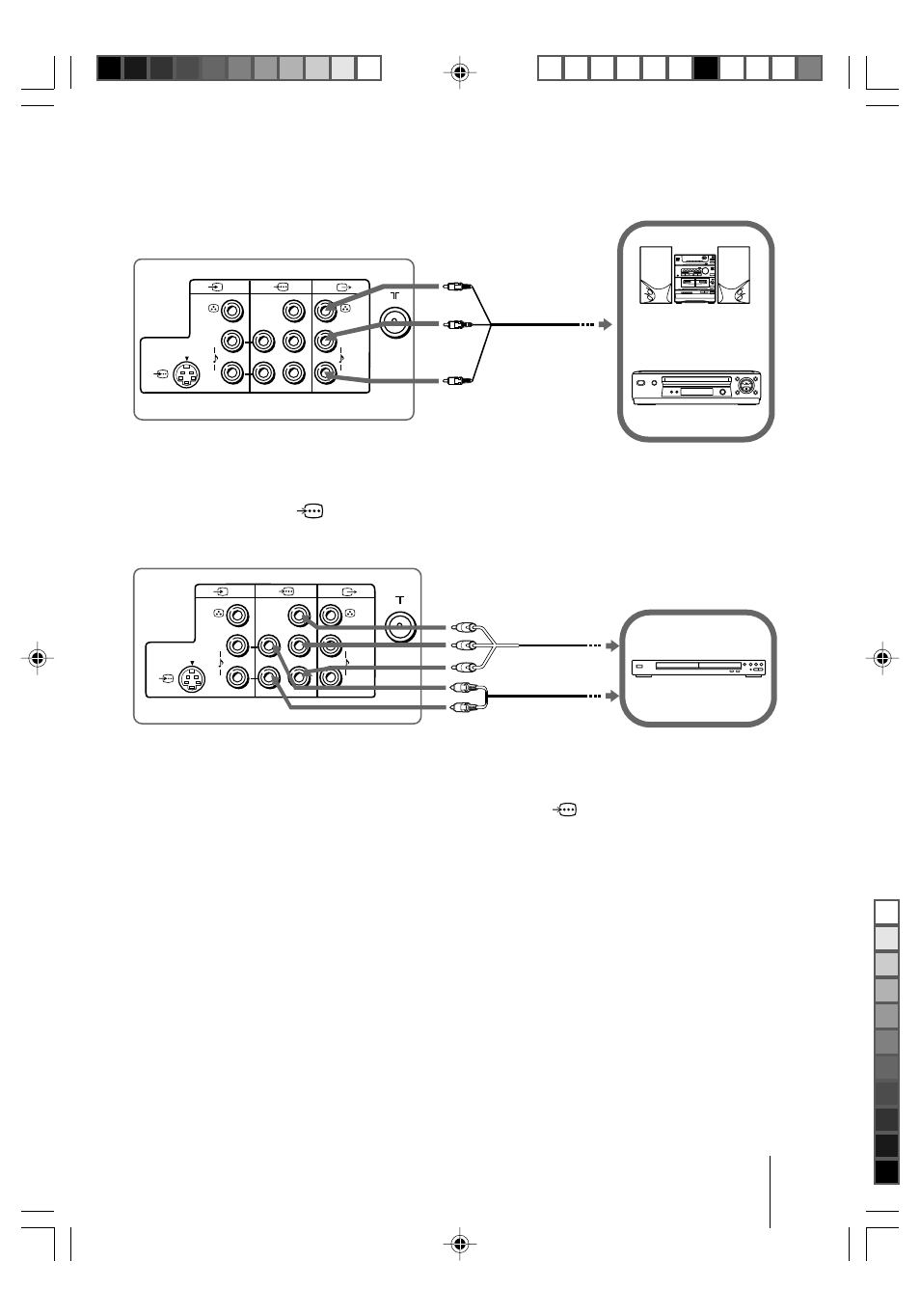

Подключение к разъему видео/aудио выхода ( T )
Аудио/
видеокабель
(не прилагается)
DVD-
проигрыватель
Задняя панель ТВ
кабель компо-
нентного видео
(не прилагается)
Аудиокабель
(не прилагается)
Подключение к разъему входа компонентного
видеосигнала (
)
Примечания
• Если DVD-проигрыватель может посылать сигналы в режимах чересстрочной или
прогрессивной развертки, при подсоединении к разъему
(компонентный
видеовход) на ТВ выбирайте чересстрочный режим. Данный телевизор может
приниимать сигналы 525 строк/60 Гц или 625 строк/50 Гц.
• Разъемы компонентного видеосигнала проигрывателя DVD в некоторых случаях
отмечены как Y/C
B
/C
R,
Y/P
B
/P
R,
Y/C
b
/C
r
или Y/B-Y/R-Y.
• При выборе опции “DVD” на телеэкране сигнал не будет правильно выдаваться на
видео/aудио выход T. Это не является неполадкой.
(
R
L
Y
C
B
C
R
MONO)
(
L
R
1
MONO)
(
L
MONO)
R
Y
C
B
C
R
(
L
R
1
MONO)
