x Подключение дополнительных
компонентов

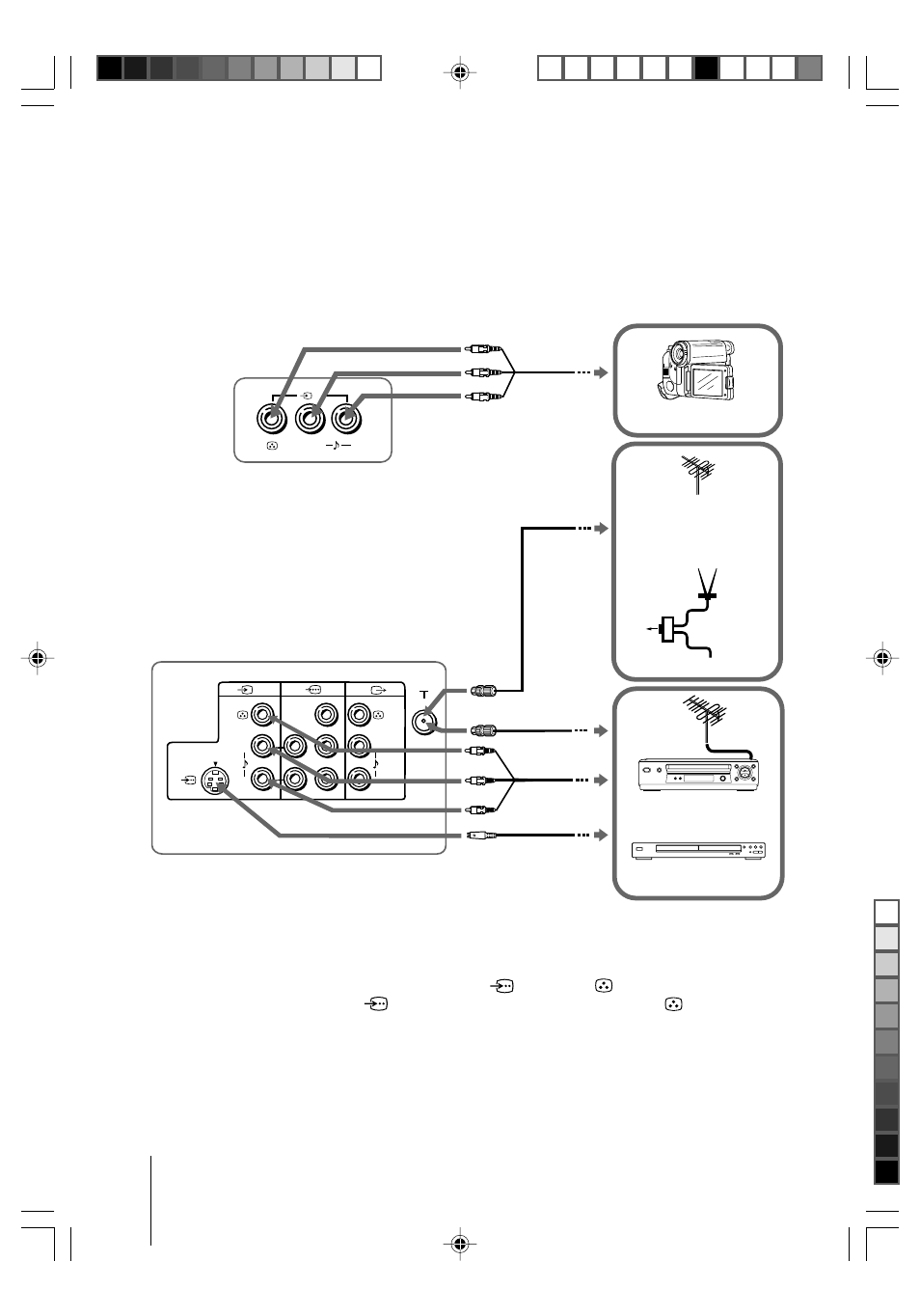

Подключение к разъему входа видеосигнала ( t )
Передняя панель ТВ
Антенный кабель
(не прилагается)
Видеомагнитофон
Задняя панель ТВ
Аудио/
видеокабель (не
прилагается)
Видеокамера
Аудио/
видеокабель
(не прилагается)
Антенный
кабель
(не
прилагается)
ТВ, CATV, Спутник
или
при отсутствии
сигнала диапазона FM
Антенный
переключатель
Сигнал
диапазона FM
Сигнал диапазона ТВ
Примечания
• При подключении видеомагнитофона к разъему 8 (вход антенны) настройте сигнал с
видеомагнитофона на программе номер 0 на ТВ (см. стр. 17).
• При одновременном подключении двух гнезд
(S video) и
(video) для t1
автоматически выбирается
(S video). Для просмотра через гнездо
(video)
отсоедините кабель S video.
DVD-проигрыватель
S video кабель
(не прилагается)
L
R
(MONO)
2
(
R
L
Y
C
B
C
R
MONO)
(
L
R
1
MONO)
