ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
Подключение DVD-плеера или системы домашнего кинотеатра при
помощи компонентного видеокабеля:
С помощью видеокабеля соедините разъемы входные разъемы Y,Pb/
Cb,Pr/Cr, расположенные на телевизоре, с выходными разъемами Y,Pb/
Cb,Pr/Cr, расположенными на DVD-плеере.
С помощью аудиокабеля соедините соответствующие входные
разъемы на телевизоре и выходные разъемы DVD-плеере.
Просмотр изображения от DVD-плеера
1
Включите телевизор, нажмите кнопку TV/AV на пульте ДУ.
2 С помощью кнопок P+/P- в списке источников выберите пункт
YPbPr и нажмите кнопку V+/ENTER для подтверждения выбора.
3 Включите плеер, установите DVD-диск и включите режим
воспроизведения.
Примечание:
•
Иногда выходы Y.Cb.Cr DVD-плеера имеют маркировку Y.Pb,Pr или
Y,B-Y,R-Y. В этом случае соединяйте кабели в соответствии с
цветовой маркировкой.
TV
AV
SCART1AV
SCART2AV
S-VIDEO
3 YPb Pr
VGA
HDMI
MMD

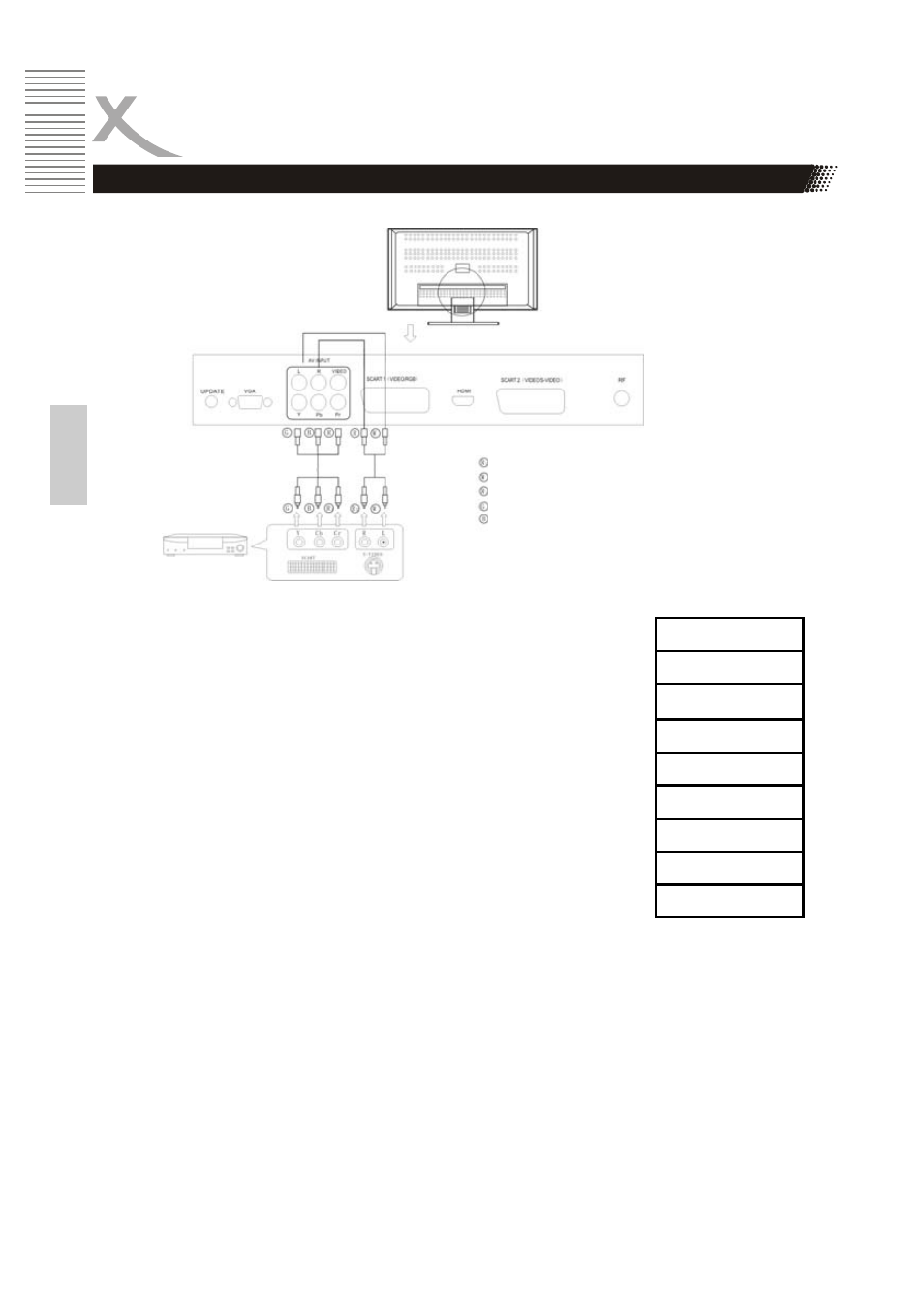

Подключение DVD-плеера или системы домашнего кинотеатра
Красный (Аудиосигнал, правый канал)
Белый (Аудиосигнал, левый канал)
Красный (Компонентный видеосигнал Pr,Cr)
Зеленый (Компонентный видеосигнал Y)
Синий (Компонентный видеосигнал Pb, Cb)
DVD проигрыватель
Кабель компонентного видео сигнала Аудио кабель
