19
Требования по безопасному подключению
Р
усский
ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
Внимательно проверьте совместимость устройств перед их соединением.
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
Плохое соединение может привести к искажению изображения и некорректному
цветовоспроизведению. Убедитесь, что все разъемы вставлены в соответствующие гнёзда
соединяемых устройств.
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
Перед подключением внешнего устройства необходимо выключить питание телевизора для
предотвращения негативных последствий.

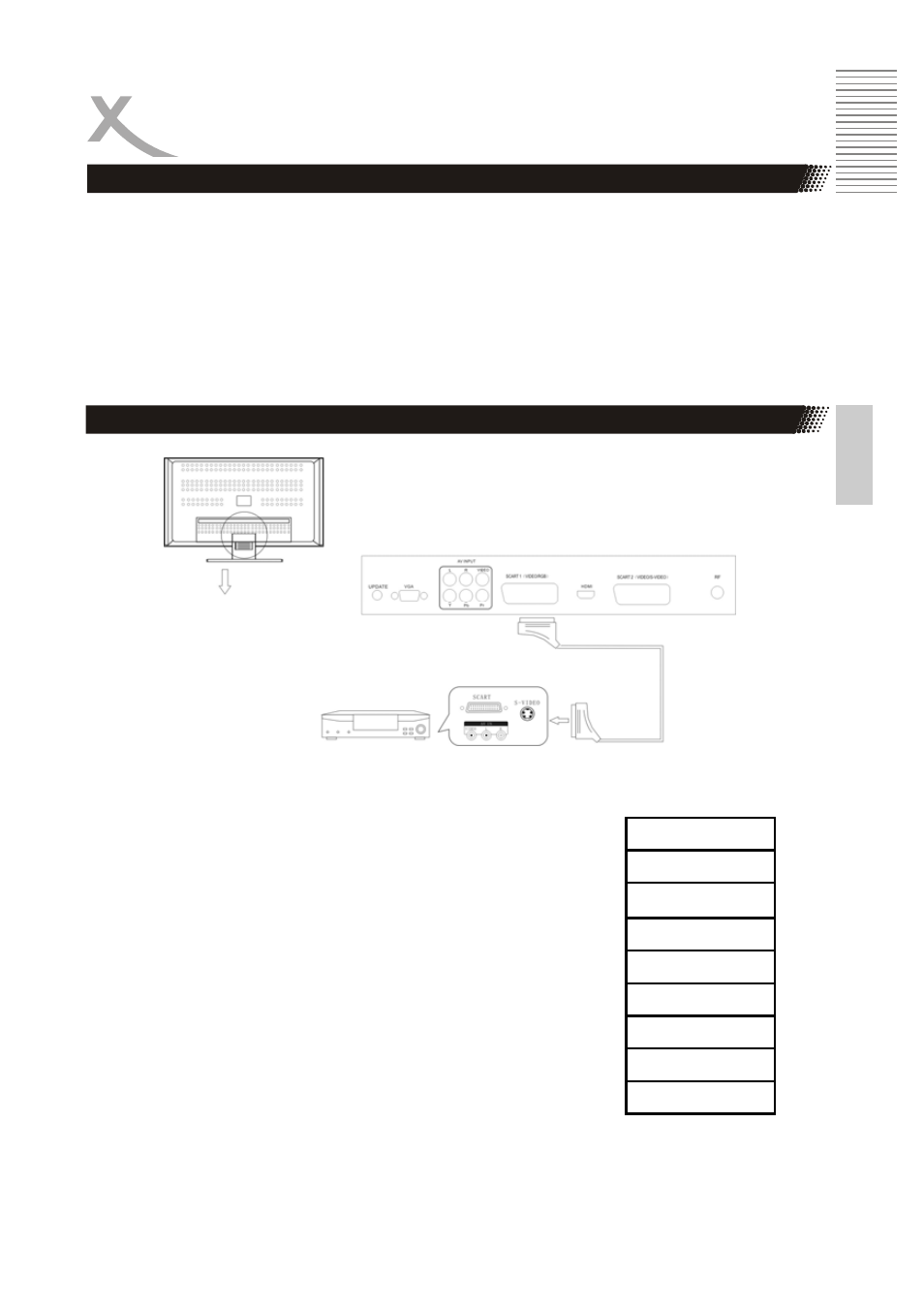

Подключение декодера
Подключение:
С помощью кабеля SCART соедините соответствующие разъемы на
телевизоре и декодере.
Воспроизведение:
1.
Включите телевизор, нажмите кнопку TV/AV на пульте ДУ.
2. С помощью кнопок P+/P- в списке источников выберите
пункт SCART1AV и нажмите кнопку V+/ENTER для
подтверждения выбора.
3. Включите декодер.
Примечания:
*
Через разъем SCAR1T телевизор принимает видеосигналы
CVBS (VIDEO) и RGB и выбирает нужный сигнал автоматически.
При одновременном приеме приоритет имеет сигнал RGB.
*
Для подключения внешнего устройства, имеющего только
разъемы AV, используйте кабель-переходник AV-SCART. В этом случае телевизор будет
принимать только сигнал CVBS (VIDEO).
Обратная сторона декодера
Кабель SCART
21-контактный
разъем SCART
Декодер
TV
AV
3 SCART1AV
SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
MMD
