ОРГАНЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
Подключение:
С помощью кабеля SCART соедините соответствующие
разъемы на телевизоре и видеомагнитофоне.
Воспроизведение:
1. Включите телевизор, нажмите кнопку TV/AV на пульте ДУ.
2. С помощью кнопок P+/P- в списке источников выберите
пункт SCART2AV и нажмите кнопку V+/ENTER для
подтверждения выбора.
3. Включите видеомагнитофон, установите видеокассету
и включите режим воспроизведения.
Примечание:
•
Через разъем SCAR2T телевизор принимает видеосигналы
CVBS (VIDEO) и Y/C(S-VIDEO).
•
Для приема сигналов Y/C в меню выбора источников
сигнала необходимо выбрать пункт Scart2 Y/C вместо
Scart2 AV. Поэтому, если цвета отображаются некорректно,
попробуйте выбрать Scart 2 Y/C.
•
Для подключения внешнего устройства, имеющего только
разъемы AV, используйте кабель-переходник AV-SCART.
В этом случае телевизор будет принимать только сигнал
CVBS (VIDEO).
TV
AV
SCART1AV
3 SCART2AV
S-VIDEO
YPb Pr
VGA
HDMI
MMD

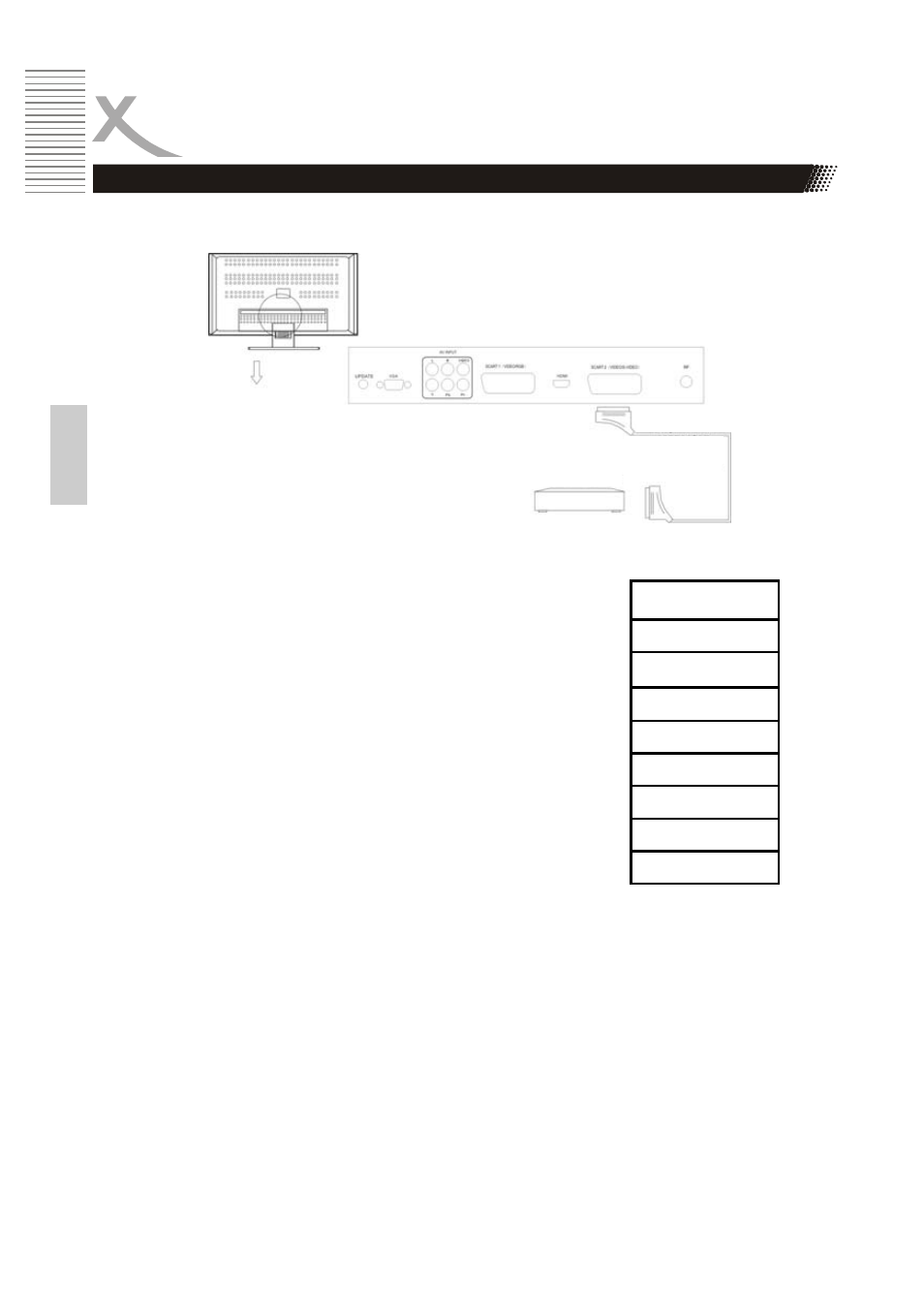

Подключение видеомагнитофона
Кабель SCART
21-контактный
разъем SCART
Видеомагнитофон
