Руководство по эксплуатации, установке и подключению
19

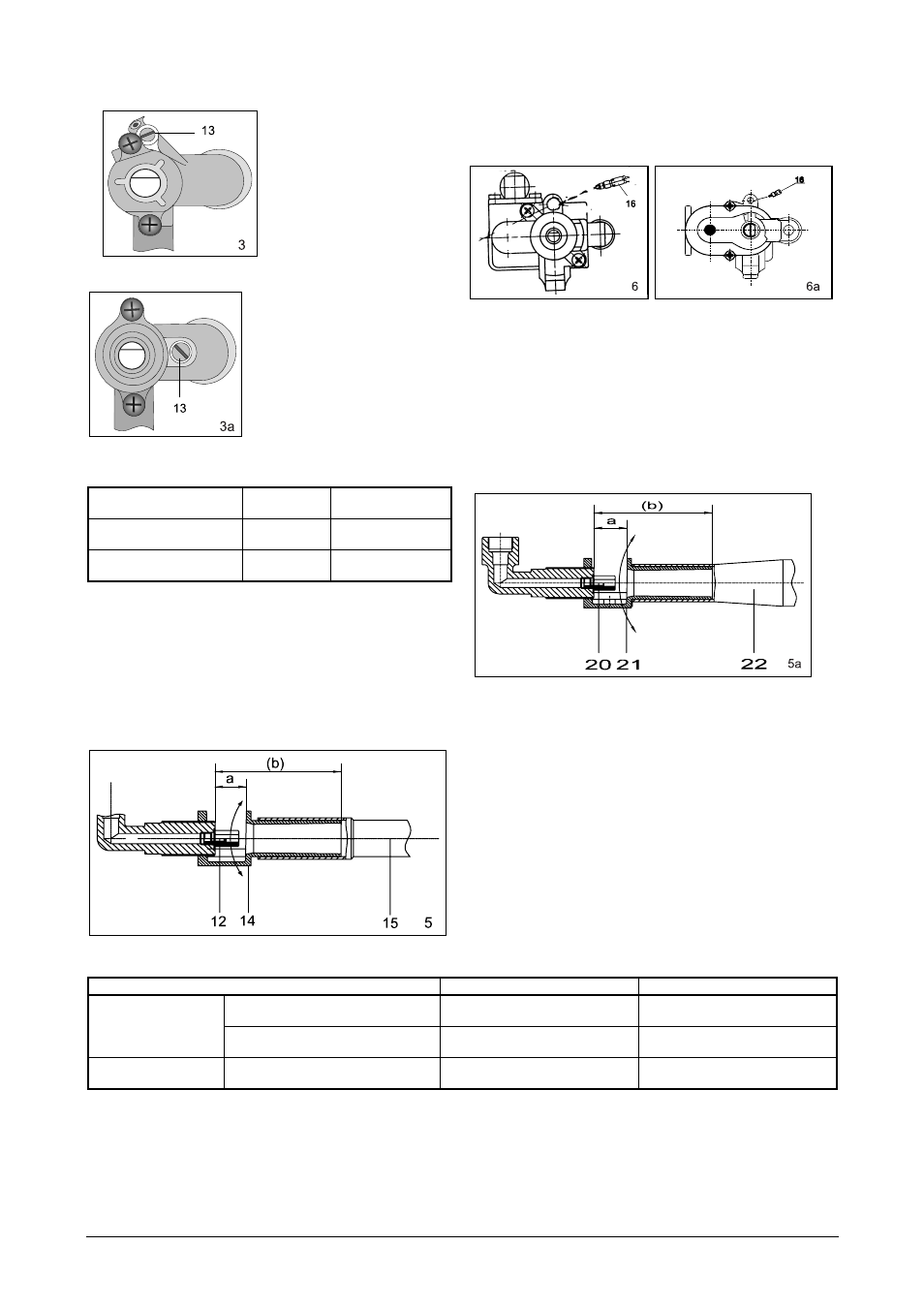

Защищённый газовый кран (рисунок 3)
13 Регулировочный
винт для минимальной
тепловой нагрузки
Незащищённый газовый кран (рисунок 3a)
13 Регуляционный винт
для минимальной
тепловой нагрузки
Элементы, которые должны быть заменены или
установлены при переходе на другой вид газа.
Горелка
Номер
рисунка
Обозначение
элемента
Номинальная
тепловая нагрузка
1, 2
5
Минимальная
тепловая нагрузка
3, 3a
13
Комплектующие элементы горелки духовки (рисунок 5)
Для доступа к частям горелки для настройки на другой вид
газа необходимо снять панель управления, вставное дно
духовки и горелку духовки (отвинтите оба винта в передней
части горелки и немного выдвиньте ее вперед). Для доступа к
форсунке духовки надо демонтировать заслонку.
12 Форсунка
14 Заслонка
15 Горелка духовки
Газовый кран с термостатом
(рисунок 6, 6а)
16 регуляционный винт для минимальной
телповой нагрузки
Комплектующие элементы газовой инфракрасной
горелки (рисунок 5a)
Для возможности доступа к частям инфра нагревателя надо
демонтировать инфра нагреватель (отвинтите винты на
передней части горелки и потяните её несколько вперёд). С
целью доступа к форсунке духовки надо демонтировать
заслонку.
20 форсунка
21 заслонка
22 горелка
Элементы, которые следует заменить или установить при переходе на другой вид газа
Горелка духовки, Инфра нагреватель
Рисунок №
Обозначение элемента
Горелка духовки
Номинальная тепловая
нагрузка
5
12
Минимальная тепловая
нагрузка
6,6a
16
Инфра
нагреватель
Номинальная тепловая
нагрузка
5a
20, 21
