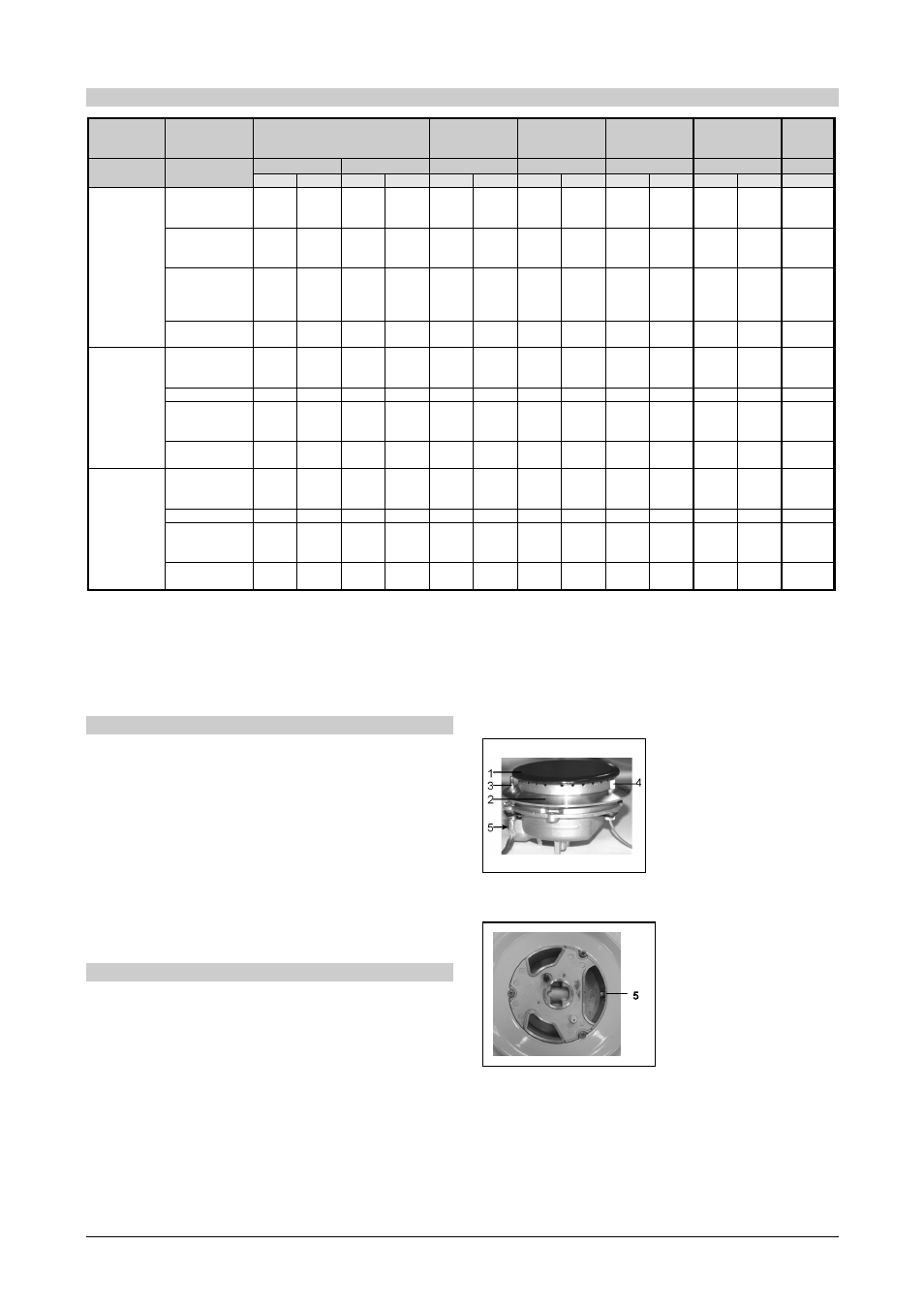

Таблица форсунок
Тип,
давление
газа
Маленькая горелка
Нормальная
горелка
Большая
горелка
Тройная
горелка
Горелка
духовки
Инфра-
горелка
Число Воббе
Станда-ртная
Экс-пресс
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
макс.
мин.
Природный
газ H
Wo=45,7
÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
3,5
0,81
2,7
54,7 MJ/ m
3
,
Природный
газ E,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
333,2
148,5
339
77,1
259
Природный
газ E+
Wo=40,9
÷
54,7 MJ/m
3
Обозначение
форсунки
(1/100 мм)
77
-
78
-
104
-
129
-
140
•
135
•
120
G20,
p=20mbar
Шифр
форсунки
162081
162082
162083
162084
162085
609288
609287
Сжиженный
газ 3+, 3B/P
Wo=72,9
÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
3,5
0,81
2,7
87,3MJ/m
3
Расход, г/ч
71,7
26,2
71,7
26,2
138,1
33,4
215,0
55,3
254,5
113,4
250,9
58,9
193,5
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50
29/24
50
29/24
69
33/26
87
43/33
93
57/57
90
42/42
81
Шифр
форсунки
162162
162162
162164
162165
162166
609290
609289
Природный
газ H
Wo=45,7
÷
Номинальная
тепловая
нагрузка, кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,5
1,56
3,5
0,81
2,7
54,7 MJ/ m
3
,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
333,2
148,5
339
77,1
259
G20,
p=13mbar
Обозначение
форсунки
(1/100 мм)
85
-
85
-
115
-
145
-
157
•
156
•
134
Шифр
форсунки
609272
162169
162171
162172
162173
621111
621112
• Для сжиженного газа встроены регулировочные винты. Для природного газа необходимо установить их на требуемый
расход газа (отвить максимально за 1,5 оборота в направлении от налегания).
Мощности горелок указаны принимая во внимание нижние термические величины газа Hi.
Предупреждение: эту работу может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным Сервисом
Подключение аппарата к другому типу газа
• Перед подключением отключите аппарат от электросети.
• Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
• Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
• Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
• переклейте старую наклейку на новую с
соответствующими изменениями,
• проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
• Снимите несущую решётку и покровы горелок с короной
• Снимите кнопки управления
• Отвейте нижние прикрепляющие винты панели
управления и её снимите.
Горелка (рисунок 1)
1
1 Крышка коронки
горелки
2 Коронка горелка с
носителем крышки
горелки
3 Термоэлемент
(только в некоторых
моделях)
4 Свечка электроподжига
5 Форсунка
Тройная горелка (рисунок 2)
5 форсунка
1
2
