Руководство по эксплуатации, установке и подключению 40
Электрическое подключение

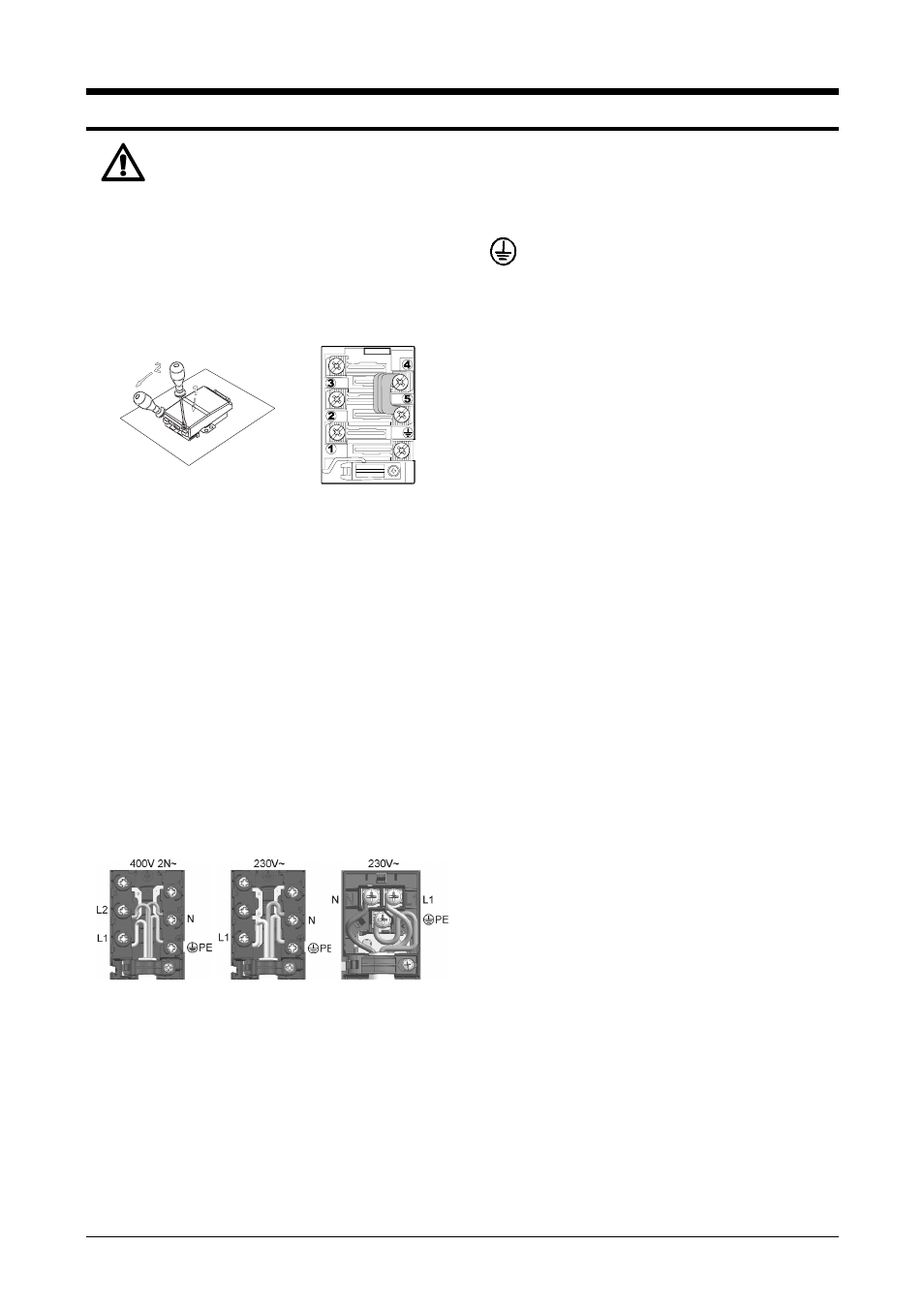

Отключите клемму: клемму откройте с помощью
отвёртки и её осторожно сдвиньте вниз.
Электрическое подключение должны
производить только сервисные центры
или квалифицированный специалист!
Вследствие неправильного подключения части
аппарата могут повредиться, а в таком случае Вы не
имеете права на гарантийное обслуживание!
Присоединительное напряжение (230 В на N) должен
проверять специалист с помощью измерительной
установки!
Три мостика должны быть установлены соответственно
сетевому включателю.
• Перед подключением необходимо проверить, совпадает
ли напряжение, указанное в табличке, с действительным
сетевым напряжением.
• Длина соединительного кабеля должна составлять 1,5 м
чтобы легко можно было подключить аппарат, прежде
чем его поместите к стене.
• Защитный провод должен быть отмерен таким образом,
что при отказе растягивающей разгрузки он был
нагружен позднее чем провод под напряжением.
Порядок
• На задней стороне аппарата с помощью отвёртки
откройте крышку клеммы. При этом с помощью отвёртки
освободите элементы защелки, размещенные слева и
справа на нижней стороне клеммы.
• Соединительный кабель должен обязательно проходить
через разгрузочную установку, которая защищает кабель
от извлечения.
• Подключение необходимо произвести в соответствии с
одной из возможностей, указанной на рисунке. При
различных напряжениях необходимо заново установить
соответствующие мостики!
• Разгрузочную установку крепко привинтите и закройте
крышку.
Цвета проводов
L1, L2, L3 = внешние провода, которые ведут напряжение.
Как правило, цвет проводов: чёрный, чёрный, коричневый.
N = нейтральный провод
Как правило, цвет провода: синий.
Обратите внимание на правильное N-подключение!
PE = защитный провод
Цвет провода: зелено-жёлтый
