Подключение к газовой сети
• Газовая плита снабжена на правой стороне насадкой
для газа с внешней резьбой EN 10226-1 / -2 или EN ISO
228-1 (Зависит от предписаний по подключению каждой
отдельной страны) R1/2.
• Некоторые аппараты комплектуются подсоединением
для сжиженного газа с уплотнителем.
• При подключении необходимо насадку R1/2 закрепить,
чтобы она не поворачивалась.
• Неметаллический уплотнитель не должен
деформироваться более, чем на 20%.
• К источнику газа аппарат подключается с помощью
сертифицированного гибкого шланга. Гибкий шланг не
должен касаться нижней стенки аппарата, а также
задней стенки и потолка духовки.
• Подключение к газовой сети должно выполняться в
соответствии с предписаниями локального дистрибутора
газа.
ВАЖНО: После подключения газовой плиты необходимо
проверить плотность соединений.

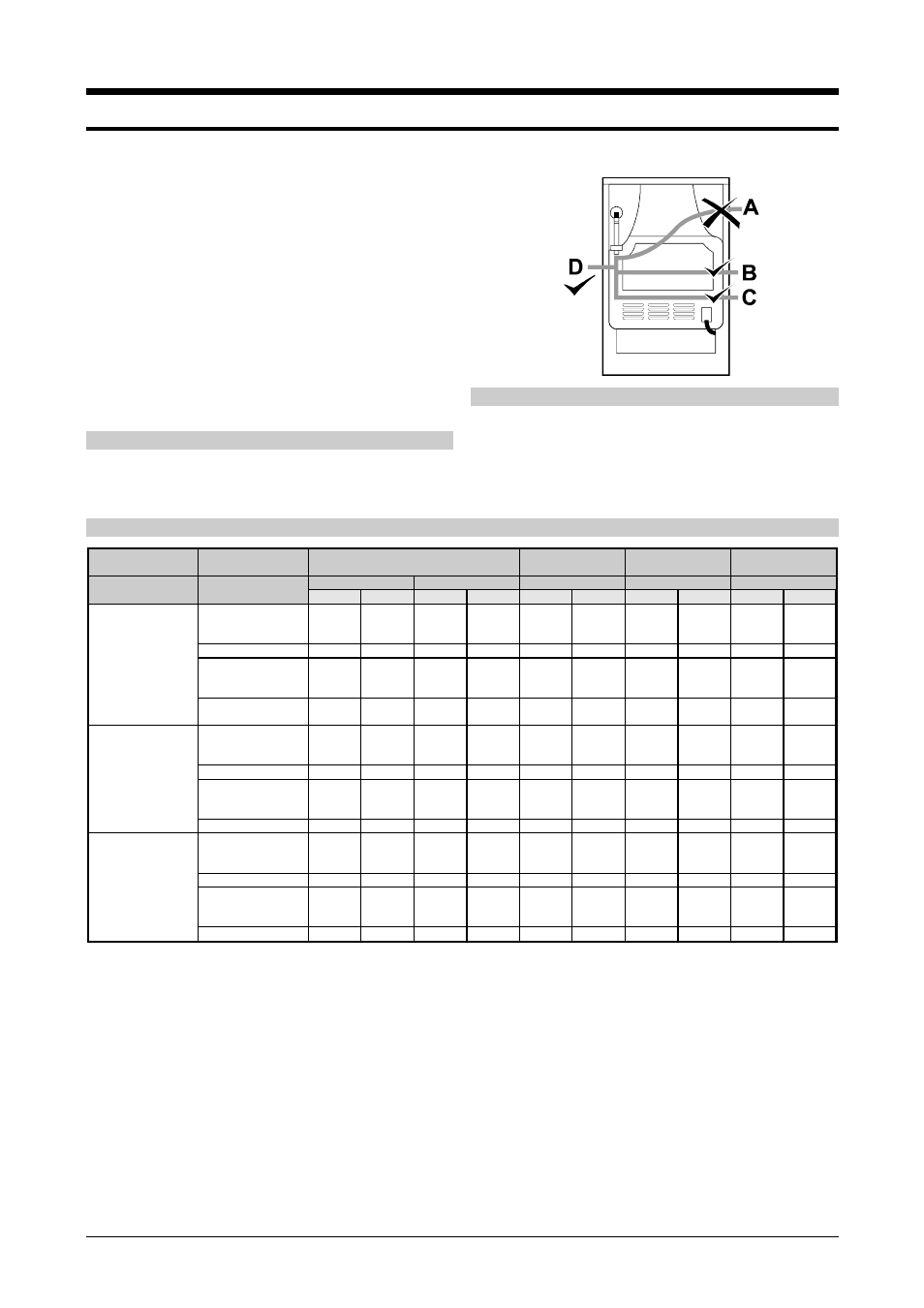

Подключение с помощью шланга
Если аппарат подключен с помощью гибкого шланга, не
допускается расположение шланга, обозначенное «A».
Если труба для подключения металлическая, допустима
также возможность A.
Начало работы
Используйте газовую плиту в соответствии с инструкциями.
Зажгите все горелки и проверьте стабильность пламени
при максимальной и минимальной установке. По
необходимости отрегулируйте подачу воздуха. Затем
потребителю объясните работу и управление, и вместе
прочитайте инструкции по работе.
Таблица сопл
Тип, давление газа
Маленькая горелка
Нормальная
горелка
Большая горелка
Мини-вок
Станда-ртная
Экс-пресс
Число Воббе
max
min
max
min
max
min
max
min
max
min
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
Природный газ E ,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
Природный газ E+
Wo=40,9÷
54,7 MJ/m
3
Обозначение
форсунки
(1/100 мм)
77
-
78
-
104
-
129
-
134
•
G20,
p=20mbar
Шифр форсунки
162081
162082
162083
162084
162086
Сжиженный газ 3+,
3B/P
Wo=72,9÷
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
87,3MJ/m
3
Расход, г/ч
71,7
26,2
71,7
26,2
138,1
33,4
215,0
55,3
239,9
113,4
G30
p=30 mbar
Обозначение
форсунки
(1/100 мм)
50
29/24
50
29/24
69
33/26
87
43/33
91
57/57
Шифр форсунки
162162
162162
162164
162165
162167
Природный газ H
Wo=45,7÷
54,7 MJ/ m
3
,
Номинальная
тепловая нагрузка,
кВт
1
0,36
1
0,36
1,90
0,46
3
0,76
3,3
1,56
G20,
Расход, л/ч
95,21
34,4
95,21
34,4
180,9
43,8
285,64
72,4
314,2
148,5
p=13mbar
Обозначение
форсунки
(1/100 мм)
85
-
85
-
1,15
-
145
-
152
•
Шифр форсунки
609272
162169
162171
162172
162174
Встроены форсунки для сжиженного газа. Для местного и природного газа необходимо установить их на отверстии трубы в
соответствии с расходом газа (отвинтить макс. 1,5 оборота от насадки).
Обозначения сопла для минимума зависит от производителя. Первая цифра действительна для IMIT, а другая для
COPRECI.
Мощности горелок указаны с учетом тепловые значения Hs.
Внимание: эти работы может произвести только специалист, уполномоченный дистрибьютором газа или
уполномоченным сервисом!
