Подключение аппарата к другому типу газа
• Перед подключением отключите аппарат от электросети.
• Замените форсунки для номинальной тепловой нагрузки
на соответствующие форсунки для нового вида газа (см.
таблицу);
• Форсунку для минимальной тепловой нагрузки
отвинчивайте до тех пор, пока не достигнете
минимальной тепловой нагрузки.
• Форсунку для минимальной нагрузки не отвинчивайте
больше чем на 1,5 оборота.
После подключения плиты:
• переклейте старую наклейку на новую с
соответствующими изменениями,
• проверьте функциональность и герметичность аппарата.
Устанавливаемые элементы
Устанавливаемые элементы горелок доступны после
демонтажа панели управления, а устанавливаемые
элементы духовки и инфра горелок после демонтажа
панели управления и горелок.
• Снимите несущую решётку и покровы горелок с короной
• Снимите кнопки управления
• Отвейте нижние прикрепляющие винты панели
управления и её снимите.

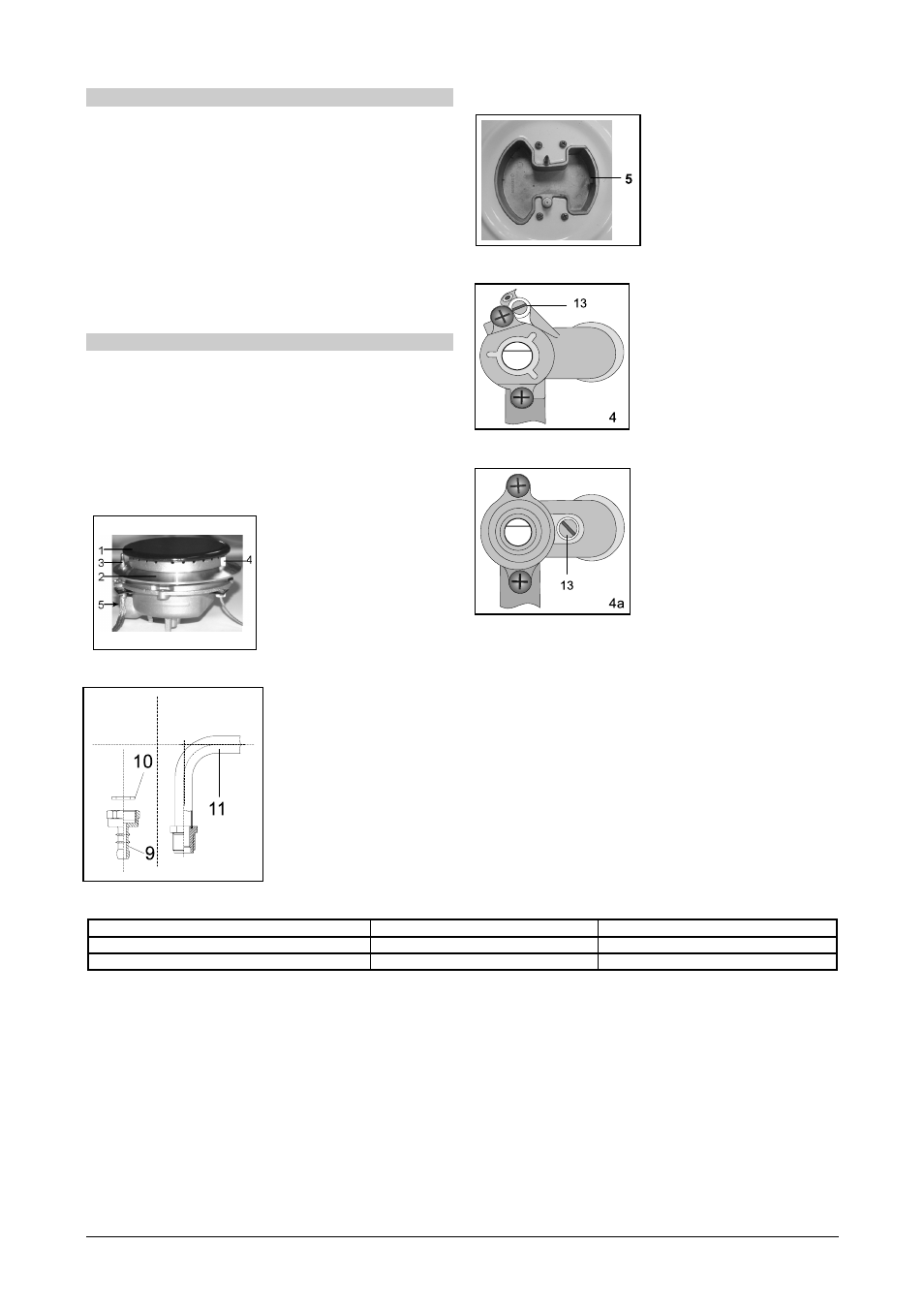

Горелка (рисунок 1)
1
1 Крышка коронки горелки
2 Коронка горелка с
носителем крышки горелки
3 Термоэлемент (только в
некоторых моделях)
4 Свечка электроподжига
5 Форсунка
Устройство для подключения к жидкому газу (рисунок 2)
9 Патрубок для
сжиженного газа
(Зависит от предписаний
по подключению каждой
отдельной страны)
10 Уплотнитель
11 Насадка EN 10226-1 / -2
или EN ISO 228-1
(Зависит от
предписаний по
подключению каждой
отдельной страны) R1/2.
Мини-вок (рисунок 3)
5 форсунка
Защищённый газовый кран (рисунок 4)
13 Регулировочный
винт для минимальной
тепловой нагрузки
Незащищённый газовый кран (рисунок 4a)
13 Регуляционный винт
для минимальной
тепловой нагрузки
Элементы, которые должны быть заменены или установлены при переходе на другой вид газа.
Горелка Номер рисунка Обозначение элемента
Номинальная тепловая нагрузка 1, 3 5
Минимальная тепловая нагрузка 4,4a 13
