Монтаж

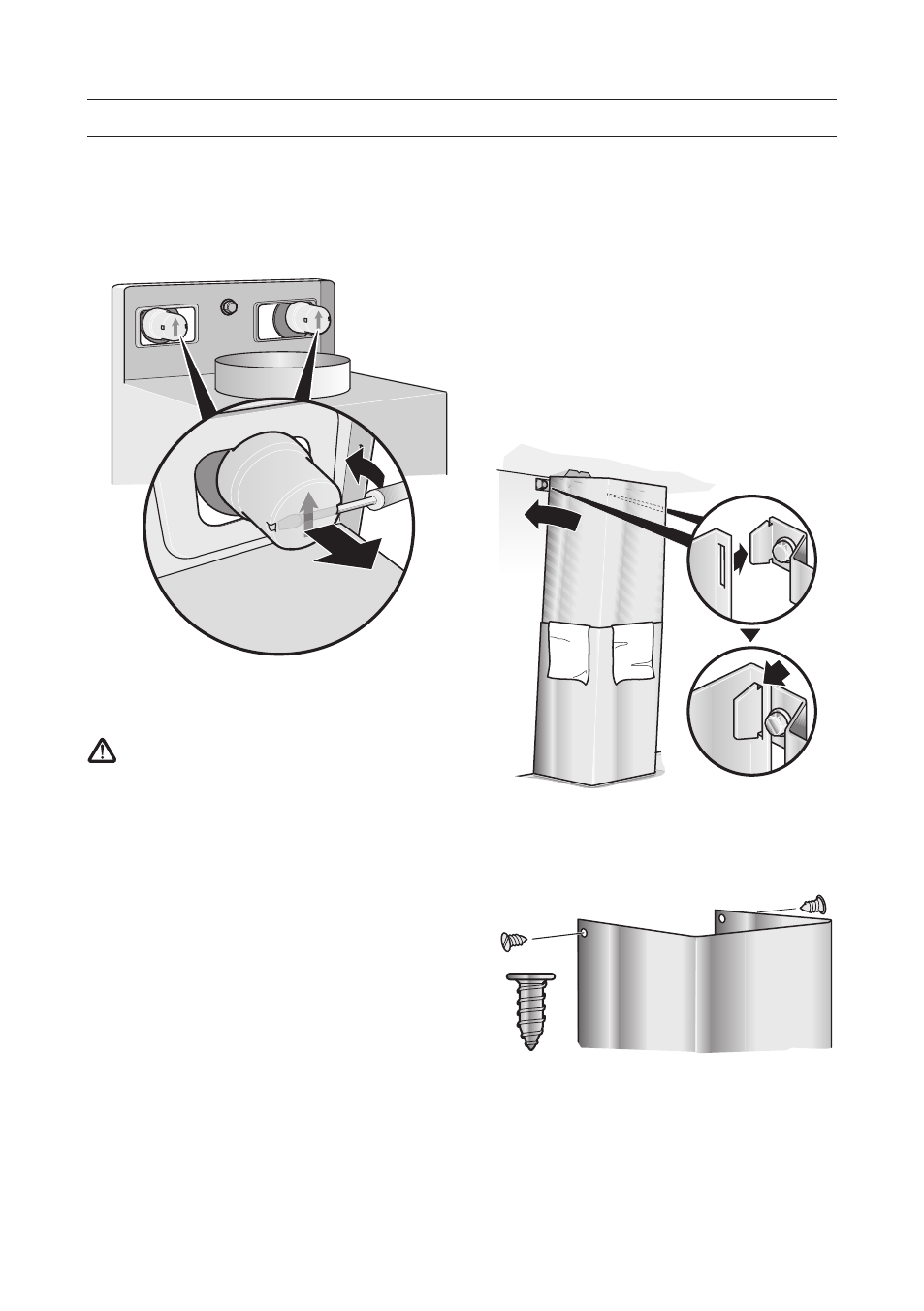

Снятие защитных колпачков
Снимите защитные колпачки с дер
жателей, используя подходящий для
этого инструмент (например, отверт
ку с плоским лезвием) .
Монтаж обшивки
вытяжной трубы
Опасность получения травмы
Внутренние стороны обшивки вытяж
ной трубы могут иметь острые края . Мы
рекомендуем при монтаже надевать за
щитные перчатки .
1. Разделите секции обшивки вытяжной
трубы, для этого снимите клейкую
ленту .
2. Снимите защитную пленку с обеих
секций обшивки вытяжной трубы .
3. Вставьте одну секцию обшивки вы
тяжной трубы в другую .
Указание. При этом старайтесь их не
поцарапать, для чего, например, в ка
честве защиты установите монтажные
шаблоны на края наружной секции об
шивки .
Обратите внимание на положение
прорезей в обшивке вытяжной трубы!
– Режим отвода воздуха: прорези
внутренней секции обшивки должны
быть внизу .
– Режим циркуляции воздуха: проре
зи внутренней секции обшивки долж
ны быть вверху .
4. Установите секции обшивки вытяж
ной трубы на вытяжку, сдвиньте внут
реннюю секцию обшивки вверх и на
деньте с левой и правой стороны на
крепежную скобу .
5. Двумя винтами привинтите внутрен
нюю секцию обшивки вытяжной тру
бы с боковых сторон к крепежной ско
бе .
