Информация для предварительного ознакомления. Официальной информацией изготовителя не является.
14
Данная вытяжка предназначена для
монтажа на стене кухни .
При монтаже обратите также внима
ние на специальные принадлежнос
ти, которые, возможно, следует уста
новить .
Обратите внимание на минималь
ные расстояния между конфорками
и вытяжкой (см . «Указания по технике
безопасности»)!
Избегайте повреждения чувствитель
ных поверхностей!
Подготовка стены
Опасность получения травмы,
опасность материального ущерба
Перед сверлением в стене отверстий
убедитесь в отсутствии под штукатуркой
электрических и других проводов .
Стена должна быть ровной и верти
кальной .
Прилагаемые к вытяжке винты и дю
беля подходят для капитальной ка
менной стены . Для стен другой кон
струкции (например, гипсокартон,
пористый бетон и др .) используйте
соответствующие крепежные сред
ства .
Стена должна обладать достаточной
несущей способностью .
Проследите, чтобы глубина высвер
ливаемых отверстий соответствова
ла длине винтов .
Для надежного крепления используй
те дюбели .
Максимальный вес вытяжки: 40 кг
Мы сохраняем за собой право на изменение
конструкции в связи с техническими усовер
шенствованиями .

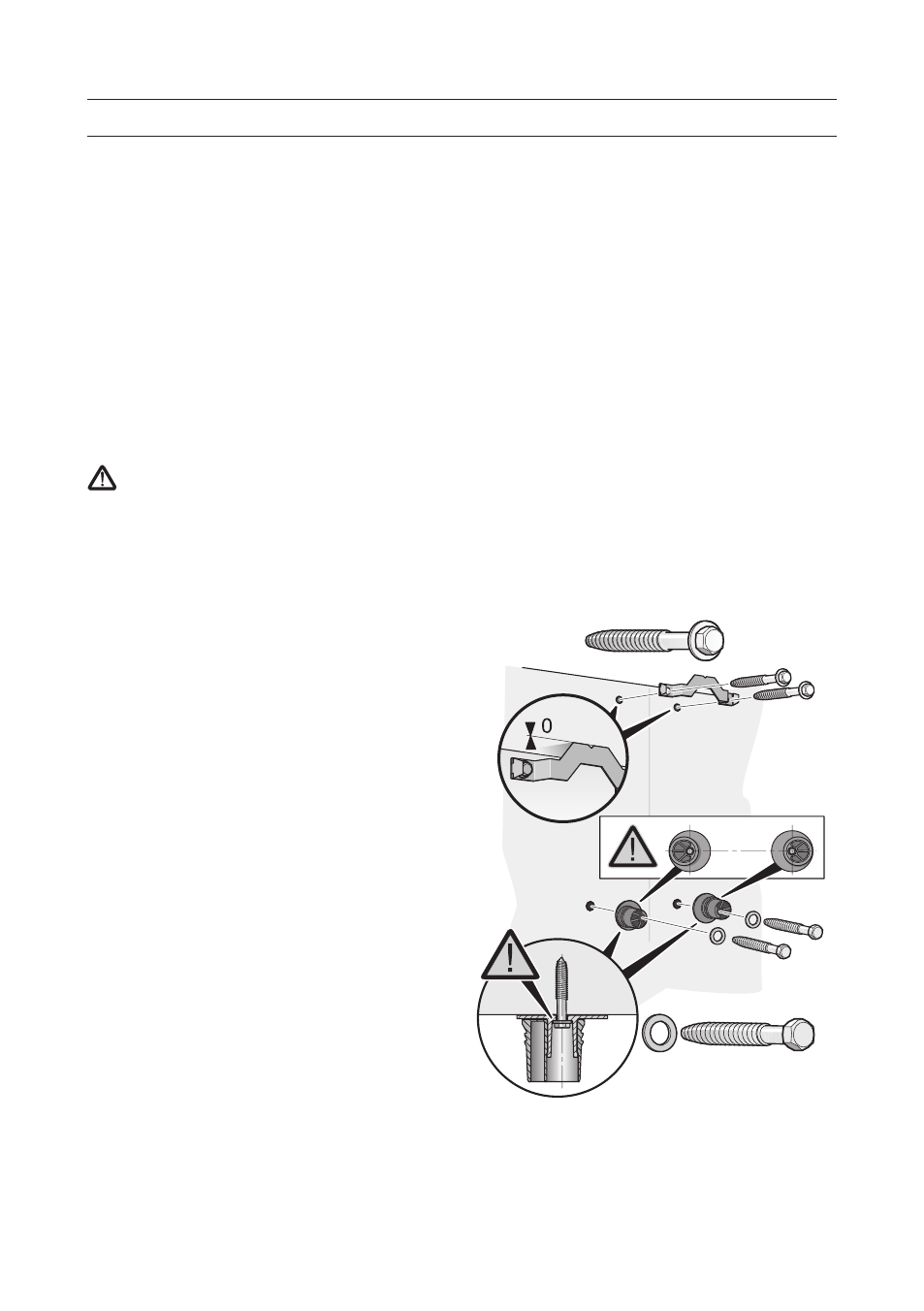

Подготовка к монтажу
1. Начертите линию на стене от потол
ка до нижнего края вытяжки в центре
того места, в котором предполагает
ся установить вытяжку .
2. Используйте прилагаемый шаблон
для маркировки на стене точек, в ко
торых будут установлены винты . Что
бы облегчить подвешивание вытяжки,
начертите на стене контур той зоны,
где будет крепиться вытяжка .
Нижний край шаблона располагается
на уровне нижнего края вытяжки .
3. Просверлите 2 отверстия Ж 8 мм для
крепления вытяжки и 2 отверстия
Ж 8 мм для скобы крепления обшивки
вытяжной трубы . Вставьте дюбели в
отверстия таким образом, чтобы они
были заподлицо со стеной .
4. Привинтите скобу крепления обшив
ки вытяжной трубы .
Монтаж
