15
5. Привинтите держатели для вытяжки
(макс . нагрузка 3 Н/м) . Обратите вни
мание на правильное положение под
кладных шайб и держателей!
Навешивание и выравнивание
1. Снимите защитную пленку с вытяжки
сначала с задней стороны, а после
монтажа – полностью .

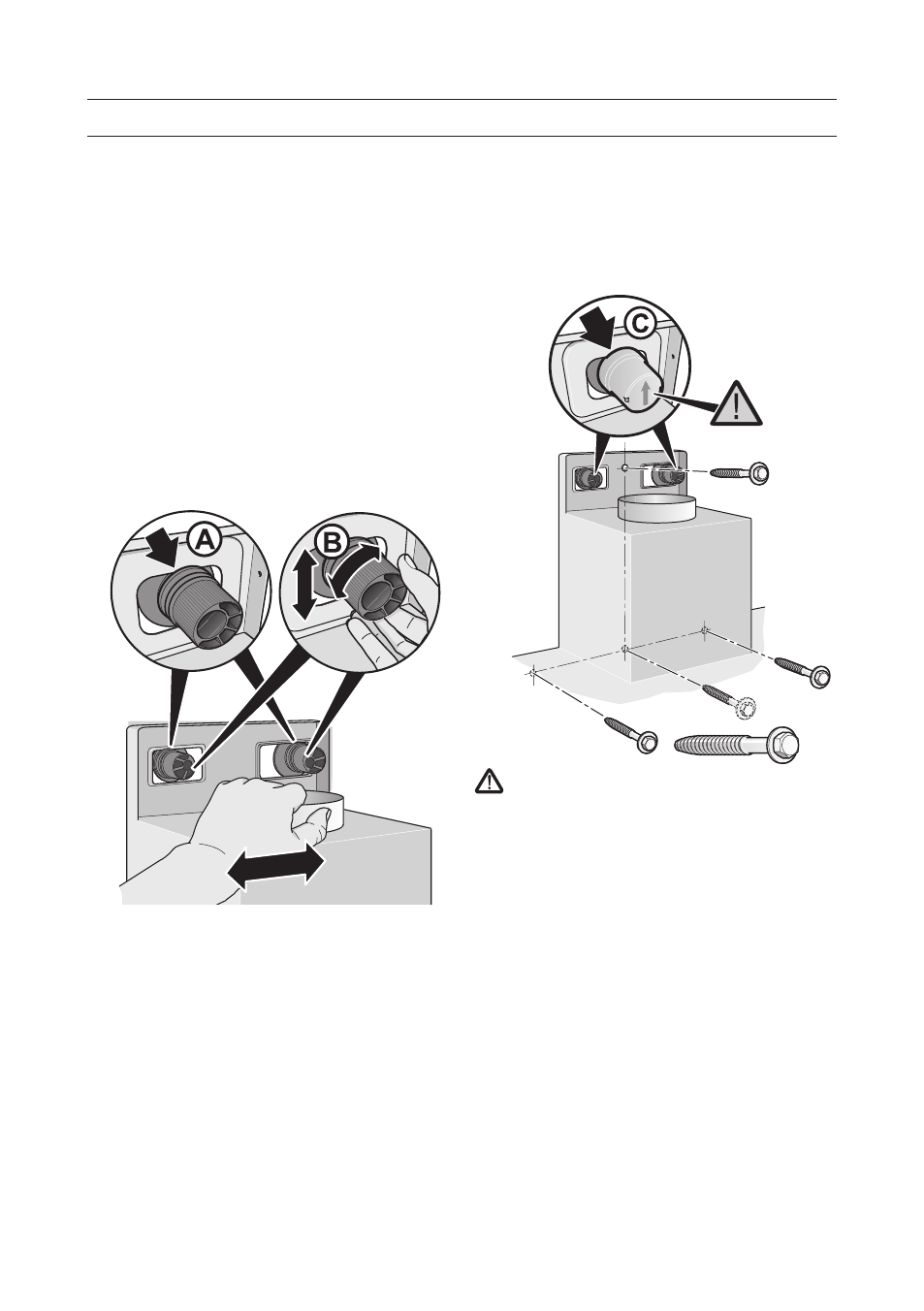

2. Навесьте вытяжку таким образом,
чтобы сзади она прочно зафиксиро
валась на держателях (А) .
3. Выровняйте вытяжку по горизонтали
путем вращения держателей .
При необходимости можно сдвинуть
вытяжку вправо или влево (В) .
Стопорные винты и
защитные колпачки
1. Наметьте места для установки сто
порных винтов . Снимите вытяжку,
просверлите отверстия для стопор
ных винтов и вставьте дюбели в от
верстия таким образом, чтобы они
были заподлицо со стеной .
2. Навесьте вытяжку и ввинтите стопор
ные винты до упора .
3. Установите на держатели защитные
колпачки стрелкой вверх и надавите
на них, чтобы они зафиксировались
со щелчком (С) .
Опасность получения травмы!
Убедитесь, что все стопорные винты и
защитные колпачки надежно закрепле
ны!
4. Установите соединение труб (см .
«Соединение труб») .
5. Подсоедините вытяжку к электросети
(см . «Электрическое подключение») .
