Установка и замена компонентов
105
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъемы на плате и системной плате и измените
направление установки платы.
5
Установите новую плату Mini-Card.
a

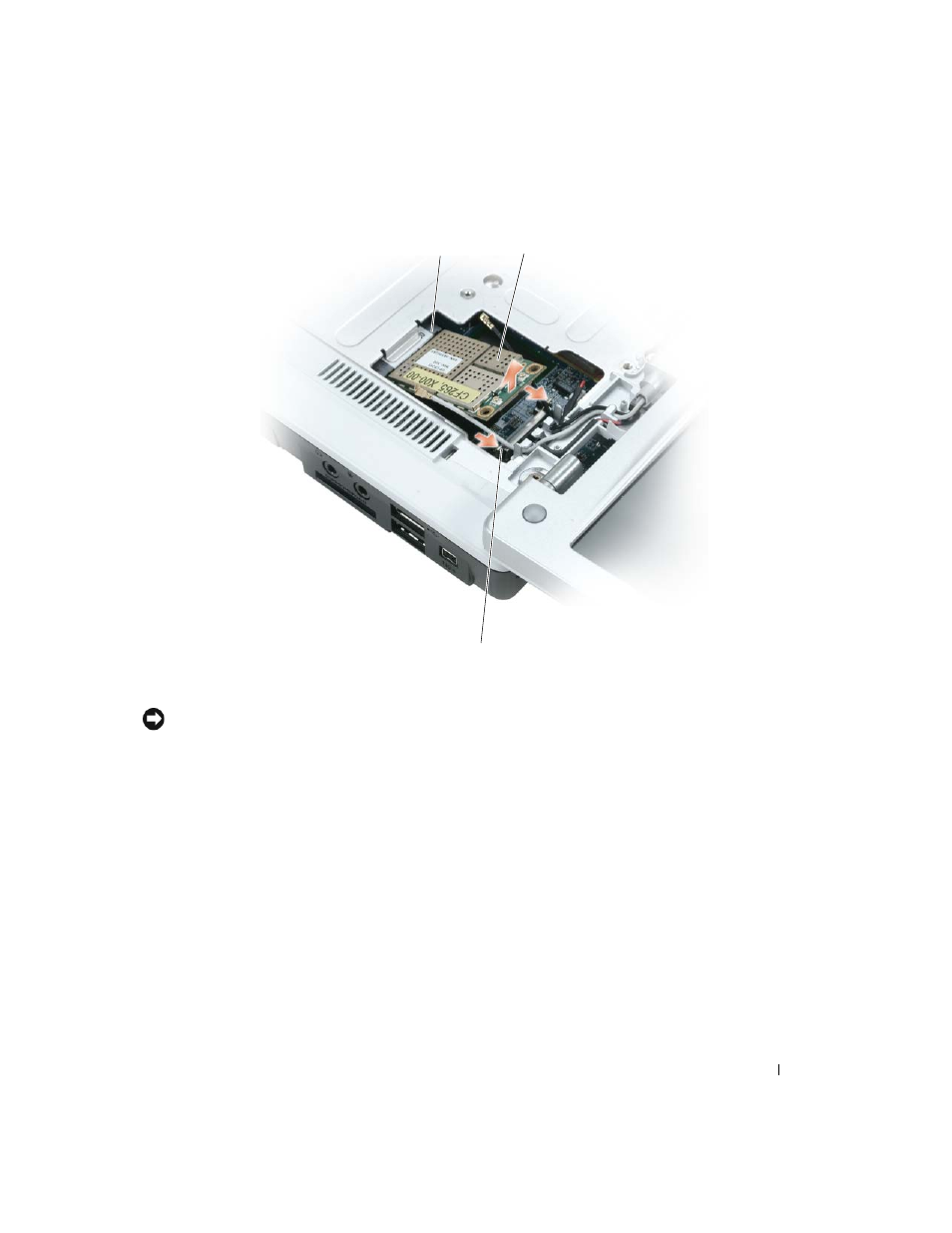

Вставьте разъем платы Mini-Card в разъем на системной плате под углом 45 градусов, а затем
вдавите другой конец платы Mini-Card в защелки, чтобы она встала на место со щелчком.
1
разъем на системной плате
2
плата Mini-Card
3
металлические защелки (2)
1
2
3
